उत्पाद विवरण:
|
| अधिकतम प्रवेश मोटाई स्टील (A3): | 30 मिमी | फोकल दूरी: | 600 मिमी |
|---|---|---|---|
| संसर्ग का समय: | 5 मिनट | डार्करूम निपटान: | 20±2℃ |
| संवेदनशीलता: | k≤1.8% | तिमिर: | 1.5 |
| फोकस MM2: | 1.5×1.5 | विकिरण कोण: | 40±5° |
| प्रमुखता देना: | पोर्टेबल एक्स-रे दोष डिटेक्टर,मिनी आवृत्ति रूपांतरण एनडीटी उपकरण,वेल्ड परीक्षण एक्स-रे डिटेक्टर |
||

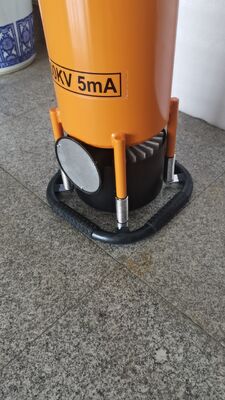

एनडीटी वेल्ड परीक्षण के लिए XXG-2005 मिनी आवृत्ति रूपांतरण पोर्टेबल एक्स रे दोष डिटेक्टर
कार्यात्मक विशेषताएं:
HUATEC XXG श्रृंखला एक्स-रे दोष डिटेक्टर हमारी कंपनी, HUATEC समूह निगम द्वारा उत्पादित,जो परिवर्तनीय आवृत्ति और स्थिर आवृत्ति पल्स तकनीकों को अपनाते हैं।श्रृंखला नियंत्रकों उपन्यास संरचना, उत्तम प्रदर्शन और सुविधाजनक हैयह माइक्रो कंप्यूटर नियंत्रण प्रणाली और मॉड्यूलर संरचना पर आधारित है, जो एकीकृत मशीन को बेहतर स्थिरता और विश्वसनीयता प्राप्त करता है।हमारे जनरेटर गैस इन्सुलेशन, मजबूर हवा शीतलन और ग्राउंड एनोड को अपनाता है, औरइसकी उत्कृष्ट गुणों के कारण यह छोटे वॉल्यूम और हल्के वजन का होता है। अंतरिक्ष उड़ान उद्योग, वेल्डिंग इंजीनियरिंग उद्योग में विनाशकारी परीक्षण के लिए इस्तेमाल किया,जहाज निर्माण उद्योग, बॉयलर पाइप उद्योग, पेट्रोकेमिकल इंजीनियरिंग उद्योग, विमान निर्माण, रखरखाव उद्योग, मोटर वाहन उद्योग, रक्षा उद्योग आदि।
मुख्य तकनीकी मापदंड
|
प्रकार आइटम |
XXG2005 |
||
|
अधिकतम प्रवेश मोटाई इस्पात (A3) |
30 मिमी |
||
|
फोकल दूरी |
600 मिमी |
||
|
एक्सपोज़र का समय |
5 मिनट |
||
|
फिल्म प्रकार |
Agfa D7 |
||
|
डबल सीसा पन्नी गहन स्क्रीन |
0.03 |
||
|
20±2°C |
|||
|
विकास |
5 मिनट |
||
|
कालापन |
1.5 |
||
|
इनपुट |
वोल्टेज (V) |
220V±10% 50-60 हर्ट्ज |
|
|
क्षमता (KVA) |
2.0 |
||
|
आउटपुट |
ट्यूब वोल्टेज (KVP) |
100-200 केवी |
|
|
ट्यूब करंट (mA) |
5 |
||
|
स्थिरता |
± 1% |
||
|
एक्स-रे ट्यूब |
फोकस मिमी2 |
1.5x1.5 |
|
|
विकिरण कोण |
40±5° |
||
|
संवेदनशीलता |
k≤1.8% |
||
|
ऑपरेशन मोड |
अविरल संचालन,आरठंडा होने का समय 1:1 |
||
|
एक्स-रे नियंत्रक |
आयाम |
270×270×140 |
|
|
वजन |
7.5 किलो |
||
|
सर्किट संरचना |
माइक्रो-कंप्यूटर नियंत्रण, मॉड्यूलर संरचना, आवाज संकेत |
||
|
एक्स-रे जनरेटर |
शीतलन |
बल वायु शीतलन |
|
|
इन्सुलेशन |
SF6 गैस इन्सुलेशन |
||
|
कार्य दबाव |
0.35Mpa-0.45Mpa |
||
|
आयाम |
230×230×540 |
||
|
वजन (किलो) |
15 किलो |
||
|
कार्य तापमान |
-10°C- +40°C |
||
विशेषताएं:
◆हल्के वजन का जनरेटर 15 किलोग्राम है, नियंत्रक 7.5 किलोग्राम है।
◆सूक्ष्म-कंप्यूटर नियंत्रण औरमॉड्यूलर संरचना, मजबूतहस्तक्षेप विरोधी क्षमता औरउच्च स्वचालितताऔरविश्वसनीय प्रदर्शन.
◆पैरामीटर सेटिंग, कार्य प्रक्रिया और समस्या संकेत एलईडी स्क्रीन पर इंगित किया जाएगा।
◆स्वतंत्र उम्र बढ़ने कुंजी के लिए बनाया गया है मशीन का बुढ़ापासुविधाजनक रूप से.
◆आरठंडा होने का समय 1:1.
◆नियंत्रक एक्स-रे जनरेटर के प्रकार को स्वचालित रूप से पहचान सकता है।
◆जल और धूल के प्रतिरोधी रंगीन पैनल और डिजिटल ध्वनि कीबोर्ड पेश किए जाते हैं ताकि एक्सपोजर मापदंडों को शीघ्रता से और सटीक रूप से चुना जा सके।
◆उपकरण का उपयोग करते समय सुरक्षा सुनिश्चित करें, यह ओवरवोल्टेज के साथ स्थापित है, वोल्टेज के तहत,
ओवर करंट, अंडर करंट और ओवर टेम्परेचर प्रोटेक्शन डिवाइस
◆एक अनूठासुरक्षा ताला हैडिजाइन किया गयाजो ऑपरेटर को विकिरण से होने वाले नुकसान से बचाते हैं।
◆केवी मूल्य की व्यापक सीमा को अपनाना और छोटी रेडियोग्राफिक सीमा की कठिनाई समस्या को हल करना।
◆एक्सपोज़र देरी फंक्शन ------tऑपरेटर को कार्यस्थल से सुरक्षित रखने के लिए देरी का समय 10 मिनट से कम सेट किया जा सकता है।
◆विभिन्न जनरेटरों के साथ मेल खाता है और विश्वसनीय रूप से कार्य करता है।
◆जोखिम की संख्या संचित की जा सकती है।
(इकाई तैयार होने के बाद, लेकिन इससे पहले"ऑन" कुंजी दबाएं, आप एक्सपोज़र की संख्या की जांच करने के लिए तीन बार "ए" कुंजी (विलंब कुंजी) दबा सकते हैं, औरवापस लौटने के लिए कोई कुंजी नहीं है।)
◆Wरश चेतावनी दीपक के आउटलेट औरतार कनेक्टिंग टर्मिनल केदरवाजा-मशीन इंटरलॉक।
(दरवाजा-मशीन इंटरलॉक जब नेतृत्व दरवाजा खुलता है, उपकरण स्वचालित रूप से ऑपरेटर की सुरक्षा के लिए उच्च वोल्टेज काट देता है)

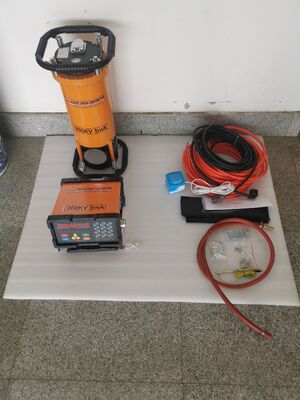

मानक वितरण
|
दिशात्मक सिरेमिक एक्स-रे ट्यूब |
1 पीसी |
|
|
जनरेटर |
1 सेट |
|
|
उच्च वोल्टेज कनेक्शन केबल |
1 पीसी |
25 मीटर |
|
नियंत्रक |
1 सेट |
|
|
पावर केबल |
1 पीसी |
10 मीटर |
|
ग्राउंडिंग केबल |
1 पीसी |
5 मीटर |
|
सहायक उपकरण |
1 सेट |
|
|
(इसमें: अलार्म लैंप, 1 पीसी; लीड लेटर, 1 बॉक्स; फिल्म डार्क कैसेट 5 पीसी; इंटेंसिफायर स्क्रीन 5 पीसी; वायर पेनेट्रामीटर (आईक्यूआई) 1 सेट; फ्यूज 1 पीसी) |
||
वैकल्पिक सामान:
परीक्षण प्लेटफार्म, आईक्यूआई/वायर पेनेट्रेमीटर, सीसा अक्षर/अंकों, सीसा टेप, कैसेट, सीसा स्क्रीन, व्यक्तिगत डोसिमीटर, फिल्म दर्शक, डेंसिटोमीटर, फिल्म डेवलपर, अंधेरे कमरे की रोशनी, आरटी कैलिब्रेशन ब्लॉक आदि.
