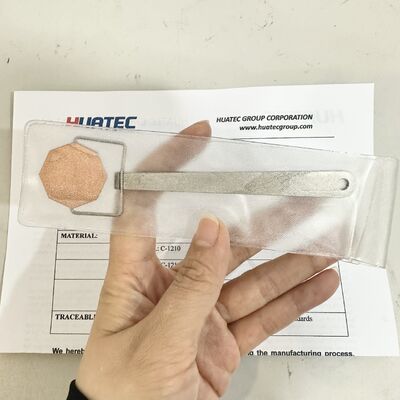

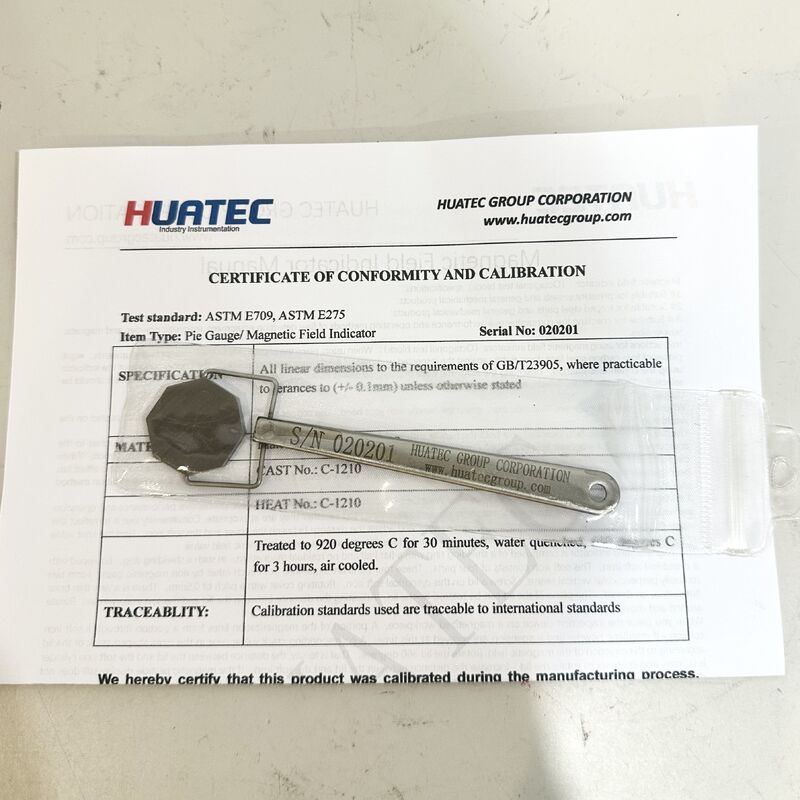

पाई गेज एएसटीएम फील्ड संकेतक चुंबकीय पाई संकेतक एएसटीएमई709 एमपीआई परीक्षण

सारांश:

चुंबकीय क्षेत्र संकेतक चीन के मानक "स्टील दबाव वाहिकाओं के चुंबकीय कण निरीक्षण" और "दबाव पोत फोर्जिंग के चुंबकीय कण निरीक्षण" पर आधारित है। अमेरिकी सामग्री परीक्षण सोसायटी मानक ASTME709 चुंबकीय पाउडर निरीक्षण विधि और ASTMA275 स्टील फोर्जिंग चुंबकीय पाउडर निरीक्षण विधि और JB3965-85, JB4730-94, आंकड़ा 11-9 मानक डिजाइन निर्माण। इसलिए, यह न केवल दबाव वाहिकाओं के लिए, बल्कि सामान्य यांत्रिक उत्पादों के लिए भी उपयुक्त है। यह चुंबकीय कण निरीक्षण के लिए एक अच्छा उपकरण है। यह दोष का पता लगाने वाले उपकरण, चुंबकीय पाउडर निलंबन के व्यापक प्रदर्शन की जांच कर सकता है, और क्या ऑपरेशन विधि उपयुक्त है। हम इसका उपयोग चुंबकीय क्षेत्र में चुंबकीय क्षेत्र की तीव्रता और दिशा को प्रतिबिंबित करने के लिए आसानी से कर सकते हैं।

प्रयोग

1. टाइप 1 चुंबकीय क्षेत्र संकेतक का उपयोग करते समय, हैंडल को हाथ से पकड़ा जाता है, तांबे की सतह ऊपर की ओर होती है, और आठ लाइन की सतह वर्कपीस से जुड़ी होती है। हैंडल को 2 प्रकार के चुंबकीय क्षेत्र संकेतक के साथ हाथ से पकड़ा जाता है, ताकि चुंबकीय क्षेत्र संकेतक के किसी भी पक्ष को वर्कपीस से जोड़ा जा सके।

2. 1 प्रकार और 2 चुंबकीय क्षेत्र संकेतक निरंतर विधि, चुंबकीय पाउडर या चुंबकीय निलंबन का छिड़काव करते समय, जब चुंबकीय संकेतक सतह पर स्पष्ट चुंबकीय चिह्न रेखाएं दिखाई देती हैं, तो यह दर्शाता है कि चुंबकीय प्रभाव उत्पन्न हुआ है। जब चुंबकीय संकेतक चुंबकीय निशान नहीं बनाता है या आवश्यक दिशा में चुंबकीय निशान नहीं बनाता है, तो चुंबकीयकरण विधि का समायोजन बदला जाना चाहिए।

3. 3 प्रकार का चुंबकीय क्षेत्र सूचक पश्चिमी जर्मनी की नकल है। यह न केवल दोष का पता लगाने वाले उपकरणों का निरीक्षण कर सकता है, बल्कि चुंबकीय कण निलंबन के व्यापक प्रदर्शन और उचित संचालन विधि की भी जांच कर सकता है। इसका उपयोग चुंबकीय क्षेत्र में चुंबकीय क्षेत्र की तीव्रता और दिशा को प्रतिबिंबित करने के लिए आसानी से किया जा सकता है। कवर और नरम लोहे के बीच की दूरी को समायोजित किया जा सकता है, और निकट सतह दोष की दफन गहराई की सीमा मूल्य को एक निश्चित चुंबकीय क्षेत्र मूल्य पर देखा और देखा जा सकता है।

4. चुंबकीय क्षेत्र सूचक एक सपाट, ऐसे परिरक्षण वलय में कोई अवशेष चुंबकीय परिरक्षण वलय से बना होता है। यह एक बेलनाकार नरम लोहे से सुसज्जित है जिसमें 4 भाग होते हैं। ये 4 भाग गैर-चुंबकीय अंतराल द्वारा एक दूसरे से अलग होते हैं, जिससे दो ऊर्ध्वाधर जोड़ बनते हैं, और बेलनाकार नरम लोहे पर एक ढक्कन होता है। घूमने वाले कवर की पिच 0.5 मिमी है, जिसमें 90 डिग्री के घूर्णन पर 1, 2, 3, 4 अक्षर होते हैं। आवरण पर पीतल का पतला विमान मढ़ा हुआ है। ढक्कन और नरम लोहे के सिलेंडर के बीच की दूरी को समायोजित करने के लिए कवर विमान को समायोजित किया जा सकता है।

5. जब आप चुंबकीय वर्कपीस पर डिवाइस की जांच करते हैं, तो नरम लोहे के स्तंभ से गुजरने वाली चुंबकीय बल रेखा का एक हिस्सा होता है। यदि चुंबकीय पाउडर और चुंबकीय निलंबन फैलाया जाता है, तो चुंबकीय क्षेत्र की दिशा के अनुसार आवरण में दरार में एक समान अंतर दिखाई देता है। ढक्कन को 360 डिग्री घुमाएं, यानी ढक्कन नरम लोहे के सिलेंडर से 0.5 मिमी दूर है, ढक्कन को घुमाते रहें, और ढक्कन और नरम लोहे के बीच की दूरी बढ़ाएं। यदि चुंबकीय कण प्रदर्शन गायब नहीं होता है. चुंबकीय क्षेत्र की दिशा निर्धारित करने के लिए, चुंबकीय क्षेत्र संकेतक को धीरे-धीरे घुमाया जा सकता है जब तक कि दरार का प्रदर्शन सबसे स्पष्ट डिग्री तक नहीं पहुंच जाता है, और चुंबकीय क्षेत्र इस स्थिति में ऊर्ध्वाधर दिशा में है।
