उत्पाद विवरण:
|
| अधिकतम प्रवेश मोटाई स्टील (A3): | 40 मिमी | फोकल दूरी: | 600 मिमी |
|---|---|---|---|
| संसर्ग का समय: | 5 मिनट | डार्करूम निपटान: | 20±2℃ |
| संवेदनशीलता: | k≤1.8% | तिमिर: | 1.5 |
| फोकस MM2: | 2.0 × 2.0 | विकिरण कोण: | 40±5° |
| प्रमुखता देना: | मिनी पोर्टेबल एक्स-रे दोष डिटेक्टर,एक्स-रे एनडीटी वेल्ड निरीक्षण उपकरण,वेल्ड के लिए पोर्टेबल एक्स-रे डिटेक्टर |
||

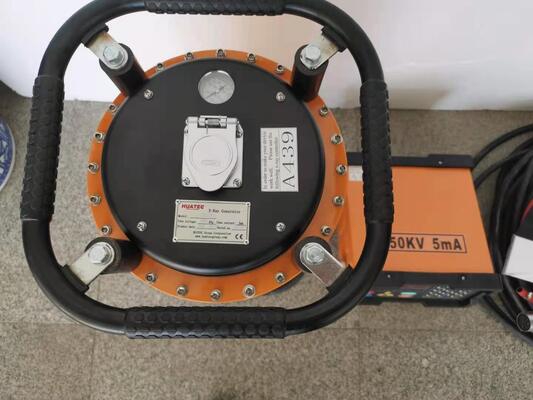

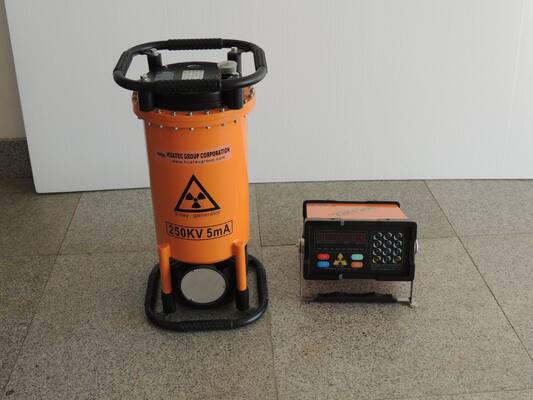

वेल्ड निरीक्षण के लिए XXG-2505 मिनी पोर्टेबल एक्स रे फ़्लॉ डिटेक्टर एक्स-रे एनडीटी उपकरण
कार्यात्मक विशेषताएं:
हमारी कंपनी, HUATEC ग्रुप कॉर्पोरेशन द्वारा निर्मित HUATEC XXG श्रृंखला एक्स-रे दोष डिटेक्टर,जो चर-आवृत्ति और स्थिर-आवृत्ति पल्स तकनीक को अपनाते हैं। XXG/XXQश्रृंखला नियंत्रकों में नवीन संरचना, उत्तम प्रदर्शन और सुविधाजनक हैआदि वर्णों को ले जाना। यह माइक्रो कंप्यूटर नियंत्रण प्रणाली और मॉड्यूलर संरचना पर आधारित है, जो इंटीग्रल मशीन को बेहतर स्थिरता और विश्वसनीयता प्राप्त कराता है। सुविधा के लिएग्राहकों के लिए, मशीन उम्र बढ़ने का कार्य भी प्रदान करती है, जिससे इसकी सेवा जीवन बढ़ जाता है। हमारा जनरेटर गैस इन्सुलेशन, फोर्स्ड एयर कूलिंग और ग्राउंडेड एनोड आदि को अपनाता हैइसमें छोटी मात्रा और हल्के वजन के उत्कृष्ट गुण हैं। उत्पाद व्यापक रूप से उपलब्ध हैं अंतरिक्ष उड़ान उद्योग, वेल्डिंग इंजीनियरिंग उद्योग में गैर-विनाशकारी परीक्षण के लिए उपयोग किया जाता है।जहाज निर्माण उद्योग, बॉयलर पाइप उद्योग, पेट्रोकेमिकल इंजीनियरिंग उद्योग, विमान निर्माण, रखरखाव उद्योग, मोटर वाहन उद्योग, रक्षा उद्योग, आदि।
मुख्य तकनीकी पैरामीटर
|
प्रकार वस्तु |
XXG2505 |
||
|
अधिकतम प्रवेश मोटाई स्टील (ए3) |
40 मिमी |
||
|
फोकल दूरी |
600 मिमी |
||
|
संसर्ग का समय |
5 मिनट |
||
|
फिल्म का प्रकार |
HUATEC D7 |
||
|
डबल लेड फ़ॉइल इंटेन्सिफ़ाइंग स्क्रीन |
0.03 |
||
|
डार्करूम निपटान |
20±2℃ |
||
|
विकास |
5 मिनट |
||
|
तिमिर |
1.5 |
||
|
इनपुट |
वोल्टेज (वी) |
220V±10% |
|
|
क्षमता (केवीए) |
2.0 |
||
|
उत्पादन |
ट्यूब वोल्टेज (केवीपी) |
100~250kv |
|
|
ट्यूब करंट (एमए) |
5 |
||
|
स्थिरता |
±1% |
||
|
एक्स-रे नली |
फोकस मिमी2 |
2.0×2.0 |
|
|
विकिरण कोण |
40±5° |
||
|
संवेदनशीलता |
k≤1.8% |
||
|
ऑपरेशन मोड |
रुक-रुक कर संचालन,आरशीतलन समय में परिवर्तन का समय 1:1 है |
||
|
एक्स-रे नियंत्रक |
आयाम |
270×270×140 |
|
|
वज़न |
9 किलो |
||
|
सर्किट संरचना |
माइक्रो-कंप्यूटर नियंत्रण, मॉड्यूलर संरचना, वॉयस प्रॉम्प्ट |
||
|
एक्स-रे जनक |
शीतलक |
वायु को बलपूर्वक ठंडा करना |
|
|
इन्सुलेशन |
SF6 गैस इन्सुलेशन |
||
|
कार्य का दबाव |
0.35 एमपीए-0.45 एमपीए |
||
|
आयाम |
270×270×615 |
||
|
वजन (किलो) |
21 किग्रा |
||
|
कार्य तापमान |
-20˚C~ +50˚C |
||
विशेषताएँ:
◆माइक्रो-कंप्यूटर नियंत्रण को अपनाना औरमॉड्यूलर संरचना, मजबूत के साथहस्तक्षेप विरोधी क्षमता औरउच्च स्वचालितताऔरविश्वसनीय प्रदर्शन.
◆एलईडी स्क्रीन पर पैरामीटर सेटिंग, कार्य प्रक्रिया और समस्या संकेत दर्शाया जाएगा।
◆स्वतंत्र उम्र बढ़ने की कुंजी के लिए डिज़ाइन किया गया है मशीन को पुराना करनाआसानी से.
◆आरशीतलन समय में परिवर्तन का समय 1:1 है।
◆नियंत्रक एक्स-रे जनरेटर के प्रकार को स्वचालित रूप से पहचान सकता है।
◆वॉटर और डस्ट प्रूफ कलर पैनल और डिजिटल साउंड कीबोर्ड पेश किया गया है जिससे एक्सपोज़र पैरामीटर तुरंत और सटीक रूप से चुने जाते हैं।
◆उपकरण का उपयोग करके सुरक्षा सुनिश्चित करें, इसे ओवरवॉल्टेज, अंडर वोल्टेज के साथ स्थापित किया गया है।
ओवर करंट, अंडर करंट और ओवर तापमान संरक्षण उपकरण।
◆एक अनोखासेफ्टी लॉक हैडिजाइनजो ऑपरेटर को विकिरण के नुकसान से बचाता है।
◆केवी मान की व्यापक रेंज को अपनाना, और छोटी रेडियोग्राफिक रेंज की कठिनाई समस्या को हल करना।
◆एक्सपोज़र विलंब फ़ंक्शन------tऑपरेटर को कार्यस्थल पर सुरक्षित रखने के लिए देरी का समय 10 मिनट से कम निर्धारित किया जा सकता है।
◆विभिन्न जनरेटर के साथ मिलान करें और विश्वसनीय रूप से कार्य करें।
◆एक्सपोज़र की संख्या जमा की जा सकती है.
(यूनिट तैयार होने के बाद, लेकिन पहले"चालू" कुंजी दबाएं, एक्सपोज़र की संख्या जांचने के लिए आप "ए" कुंजी (विलंब कुंजी) को तीन बार दबा सकते हैं, और पीवापस लौटने के लिए कोई भी कुंजी दबाएं।)
◆डब्ल्यूयह किरण चेतावनी लैंप का आउटलेट है औरतार जोड़ने वाला टर्मिनलदरवाज़ा-मशीन इंटरलॉक।(दरवाजा-मशीन इंटरलॉक - जब मुख्य दरवाजा खुलता है, तो ऑपरेटर की सुरक्षा के लिए उपकरण स्वचालित रूप से उच्च वोल्टेज को काट देता है)
मानक वितरण
|
दिशात्मक सिरेमिक एक्स-रे ट्यूब |
1 टुकड़ा |
|
|
जनक |
1 सेट |
|
|
हाई वोल्टेज केबल से जुड़ता है |
1 टुकड़ा |
25 मीटर |
|
नियंत्रक |
1 सेट |
|
|
बिजली का केबल |
1 टुकड़ा |
10 मीटर |
|
ग्राउंडिंग केबल |
1 टुकड़ा |
5 मीटर |
|
सामान |
1 सेट |
|
|
(शामिल हैं: अलार्म लैंप, 1 पीसी; लीड लेटर, 1 बॉक्स; फिल्म डार्क कैसेट 5 पीसी; तीव्र स्क्रीन 5 पीसी; वायर पेनेट्रामीटर (आईक्यूआई) 1 सेट; फ्यूज 1 पीसी) |
||
वैकल्पिक सहायक उपकरण:
परीक्षण मंच, आईक्यूआई/वायर पेनेट्रामीटर, लीड अक्षर/अंक, लीड टेप, कैसेट, लीड स्क्रीन, व्यक्तिगत डोसीमीटर, फिल्म व्यूअर, डेंसिटोमीटर, फिल्म डेवलपर, डार्क रूम लाइट, आरटी कैलिब्रेशन ब्लॉक आदि।
