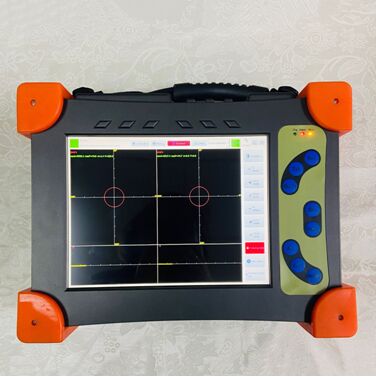

धातु सामग्री में धातु दोषों का पता लगाने वाला डुअल फ्रीक्वेंसी एडी करंट फ्लॉ डिटेक्टर

धातु सामग्री में धातु दोषों का पता लगाने के लिए डुअल फ्रीक्वेंसी एडी करंट फ्लॉ डिटेक्टर

HUATEC HEF-600 श्रृंखला हमारी कंपनी का एक नया एडी करंट फ्लॉ डिटेक्टर है, यह एक ऐसा उपकरण है जिसमें चार कार्य एकीकृत हैं जैसे पारंपरिक एडी करंट, चुंबकीय मेमोरी (वैकल्पिक), मोटाई गेज (वैकल्पिक), विद्युत चालकता माप (वैकल्पिक), कठोरता छँटाई (वैकल्पिक), उपयोगकर्ता विभिन्न आवश्यकताओं के आधार पर उपयुक्त कार्य चुन सकते हैं, इसलिए यह पता लगाने की लागत को प्रभावी ढंग से कम कर सकता है; उसी समय, उपकरण शक्तिशाली डुअल-कोर प्रोसेसर, एम्बेडेड ऑपरेटिंग सिस्टम से लैस है, यह सबसे उन्नत डिजिटल इलेक्ट्रॉनिक तकनीक, चुंबकीय मेमोरी परीक्षण तकनीकों और माइक्रोप्रोसेसर तकनीक का उपयोग करता है, यह धातु सामग्री में धातु दोषों का पता लगाने और मिश्र धातु के प्रकार और गर्मी उपचार की स्थिति, मोटाई परिवर्तन आदि को जानने में सक्षम है। इसमें एक मेनू है जो सभी सेटिंग्स और मेनू विकल्प दिखाता है, यह एक बहुत ही व्यावहारिक, संचालित करने में आसान मल्टी-फंक्शन पोर्टेबल एडी करंट परीक्षण उपकरण है, साथ ही विद्युत चालकता माप, गैर-धातु कोटिंग मोटाई भी कर सकता है।

पता लगाने की आवृत्ति सीमा: 50 हर्ट्ज-10 मेगाहर्ट्ज, लाभ: 0-90.0 डीबी, चरण: 0-359 डिग्री, लिफ्ट ऑफ चरण की सेटिंग सहित, पूर्ण और विभेदक निरीक्षण में संतुलन लोड का चयन, व्यापक रूप से आपकी पता लगाने की जरूरतों को पूरा करता है। यह आकार में छोटा और वजन में हल्का है, और इसका पैकेजिंग डिजाइन एर्गोनॉमिक्स की आवश्यकताओं को पूरा करता है। अंतर्निहित उच्च प्रदर्शन रिचार्जेबल लिथियम बैटरी, बैटरी 12 घंटे से अधिक समय तक लगातार काम कर सकती है। इसलिए यह फील्ड इंजीनियरों के लिए आदर्श है, चाहे वह सीढ़ियाँ चढ़ना हो, संकीर्ण प्रवेश द्वारों में घुसना हो, या ऊँचाई पर काम करना हो। इसका बड़ा स्क्रीन, उच्च-रिज़ॉल्यूशन रंग एलसीडी डिस्प्ले किसी भी प्रकाश की स्थिति में स्पष्ट रूप से दिखाई दे सकता है।

उपकरण "मूर्ख" संचालन का एहसास कर सकता है। आवश्यक पता लगाने के कार्य के अनुसार, आवृत्ति, लाभ और चरण जैसे प्रक्रिया पैरामीटर पेशेवरों द्वारा पूर्व-निर्धारित किए जाते हैं। वास्तविक माप में, संबंधित परीक्षण प्रक्रिया मापदंडों को किसी भी समय समायोजित किया जा सकता है। ऑपरेटर बिना विशेष प्रशिक्षण के लंबे समय तक काम कर सकते हैं।

यह पोर्टेबल उपकरण विमानन, एयरोस्पेस, बिजली और पेट्रोकेमिकल में तांबा, टाइटेनियम, एल्यूमीनियम, जिरकोनियम और अन्य मापों के इन-सर्विस परीक्षण के लिए उपलब्ध है। यह बेहतर सटीकता प्राप्त करने के लिए वर्कपीस सामग्री, तलछट, गंदगी और कंपन की असमानता के कारण होने वाले हस्तक्षेप संकेतों को रोक सकता है। पूर्ण डिजिटल डिजाइन के कारण, उपकरण में एक मानक परीक्षण प्रक्रिया स्थापित करना संभव है, ताकि उपयोगकर्ता निरीक्षण के तहत ले जा सकें।

2. पैरामीटर

*बड़ी स्क्रीन, उच्च माप 10.4 इंच रंग एलसीडी

*आवृत्ति संख्या: डुअल फ्रीक्वेंसी

*आवृत्ति सीमा: 10 हर्ट्ज ~ 10 मेगाहर्ट्ज, चरण आकार: 1 / 5 / 10

* हार्डवेयर गेन: 0-40 डीबी, न्यूनतम चरण 0.1 डीबी, सॉफ्टवेयर गेन: 0-99 डीबी, न्यूनतम चरण 0.1 डीबी

*चरण: 0 ~ 359 डिग्री और प्रत्येक गियर के लिए 1 डिग्री

*डिस्प्ले मोड: प्रतिबाधा, टाइम बेस, पॉइंट और लाइन

*मानों और ग्राफिक्स के लिए 30 जीबी का डेटा स्टोरेज

*ऑपरेटिंग सिस्टम: लिनक्स 3.0

*ऑपरेशन भाषा: अंग्रेजी

*सरल संचालन, रीयल-टाइम स्क्रीन प्रॉम्प्ट और मैन-मशीन संवाद

*ऑनलाइन हॉटकी ग्राफिक्स और टेक्स्ट सहायता।

*डिजिटल फ़िल्टरिंग: उच्च पास और निम्न पास आवृत्ति सेट की जा सकती है

*फ़िल्टर गुणांक: 0-4000

*त्वरित डिजिटल इलेक्ट्रॉनिक संतुलन

*स्वचालित / मैनुअल आयाम और चरण माप

*अलार्म विंडो: पंखे के आकार का, आयताकार, गोलाकार

*आयताकार समन्वय प्रणाली और ध्रुवीय समन्वय प्रणाली की पृष्ठभूमि चयन

*स्वचालित कैलेंडर और समय प्रदर्शन

*बिजली की आपूर्ति: 110V ~ 220V (-20% ~ +20%) 50 ~ 60 हर्ट्ज, बिजली की खपत 10W

*अंतर्निहित रिचार्जेबल लिथियम बैटरी

*एडाप्टर आवश्यकताएँ: डीसी 15.6V, 6A

*बैटरी बिजली की आपूर्ति का समय: ≥8h

*कार्य तापमान: -10 डिग्री सेल्सियस -50 डिग्री सेल्सियस

*सापेक्ष आर्द्रता: ≤80%

*आकार (डब्ल्यू * एच * टी): 320 मिमी एक्स 235 मिमी एक्स 103 मिमी

*वजन: 3 किग्रा, बैटरी सहित

*यूएसबी पोर्ट: 2 पोर्ट

*आरएस-231 पोर्ट: 1 पोर्ट

*वीडियो आउटपुट: मानक वीजीए आउटपुट

*अलार्म आउटपुट: 8

*स्टार्ट इनपुट: 8

*एनकोडर इनपुट: 1

*परीक्षण चैनल: 1-4

*प्रोब ड्राइव: 1-16

*डिस्प्ले मोड: पूर्ण वक्र, ब्लैंकिंग

*पता लगाना: पूर्ण तरंग, सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, आरएफ तरंग

*वेव फिल्टर: 3-स्टेज फ़िल्टरिंग

3. बुनियादी सिद्धांत

एडी करंट फ्लॉ डिटेक्टर विद्युत चुम्बकीय प्रेरण के सिद्धांत पर आधारित एक गैर-विनाशकारी परीक्षण विधि है, जो प्रवाहकीय सामग्री के लिए उपयुक्त है। यदि एक प्रवाहकीय को वैकल्पिक चुंबकीय क्षेत्र में रखा जाता है, तो प्रवाहकीय में एक प्रेरित धारा होगी, यानी, एडी करंट। प्रवाहकीय के विभिन्न कारकों (जैसे चालकता, पारगम्यता, आकार, आकार और दोष) में परिवर्तन के कारण, प्रेरित धारा बदल जाएगी। इस घटना का उपयोग करके, प्रवाहकीय की प्रकृति, स्थिति और दोष निर्धारित किए जा सकते हैं।

एडी करंट फ्लॉ डिटेक्टर प्रवाहकीय को वैकल्पिक धारा के साथ कॉइल के करीब लाने के लिए है, और कॉइल द्वारा वैकल्पिक चुंबकीय क्षेत्र स्थापित किया जाता है। वैकल्पिक चुंबकीय क्षेत्र प्रवाहकीय से गुजरता है और इसके साथ विद्युत चुम्बकीय प्रेरण करता है ताकि प्रवाहकीय में एडी करंट स्थापित हो सके। प्रवाहकीय में एडी करंट अपना चुंबकीय क्षेत्र भी उत्पन्न करेगा। एडी करंट चुंबकीय क्षेत्र का प्रभाव मूल चुंबकीय क्षेत्र की ताकत को भी बदल देगा, जिससे कॉइल वोल्टेज और प्रतिबाधा में परिवर्तन होगा। इसलिए, प्रवाहकीय की सतह पर या उसके पास दोष होने पर या मापी गई धातु सामग्री में परिवर्तन होने पर एडी करंट की ताकत और वितरण प्रभावित होगा। एडी करंट में परिवर्तन का पता लगाने वाले कॉइल के वोल्टेज और प्रतिबाधा में परिवर्तन होगा। इस परिवर्तन के अनुसार, हम अप्रत्यक्ष रूप से प्रवाहकीय में दोषों के अस्तित्व और धातु सामग्री के प्रदर्शन में परिवर्तन हुआ है या नहीं, यह जान सकते हैं।

4. मॉडल गाइड

5. मानक पैकेज

मुख्य इकाई

केबल के साथ वेल्डिंग निरीक्षण प्रोब

कैलिब्रेशन ब्लॉक कार्बन स्टील

कैलिब्रेशन प्रमाण पत्र

निर्देश पुस्तिका

चार्गिंग केस

6. वैकल्पिक सहायक उपकरण

विभिन्न सामग्री कैलिब्रेशन ब्लॉक

विभिन्न अनुप्रयोगों के लिए विभिन्न प्रोब
