दोहरी आवृत्ति एडी करंट दोष डिटेक्टर HEF-600 श्रृंखला

दोहरी आवृत्ति एडी करंट दोष डिटेक्टर HEF-600 श्रृंखला

HUATEC HEF-600 श्रृंखला हमारी कंपनी से एक नया एडी करंट दोष डिटेक्टर है, यह एक उपकरण है जो चार समारोह एकीकृत किया है के रूप में पारंपरिक एडी करंट, चुंबकीय स्मृति (वैकल्पिक),मोटाई गेज (वैकल्पिक), विद्युत चालकता माप (वैकल्पिक), कठोरता सॉर्ट (वैकल्पिक), उपयोगकर्ता विभिन्न जरूरतों के आधार पर उपयुक्त कार्य चुन सकते हैं,तो यह प्रभावी ढंग से पता लगाने की लागत को कम कर सकते हैं; साथ ही उपकरण शक्तिशाली दो कोर प्रोसेसर, एम्बेडेड ऑपरेटिंग सिस्टम से लैस है, यह सबसे उन्नत डिजिटल इलेक्ट्रॉनिक प्रौद्योगिकी का उपयोग करता है,चुंबकीय स्मृति परीक्षण तकनीक और माइक्रोप्रोसेसर प्रौद्योगिकी , यह धातु सामग्री में धातु दोषों का पता लगाने में सक्षम है और मिश्र धातु के प्रकार और गर्मी उपचार की स्थिति, मोटाई परिवर्तन आदि को जानता है।यह एक मेनू सभी सेटिंग्स और मेनू विकल्प दिखाता है, एक बहुत ही व्यावहारिक, संचालित करने के लिए आसान बहु-कार्य पोर्टेबल धुंधली धारा परीक्षण उपकरण है, लेकिन यह भी विद्युत चालकता माप करने के लिए, गैर धातु कोटिंग मोटाई।

पता लगाने की आवृत्ति सीमाः 50 हर्ट्ज-10 मेगाहर्ट्ज, लाभः 0-90.0 डीबी, चरणः 0-359 डिग्री, जिसमें लिफ्ट ऑफ चरण की सेटिंग, पूर्ण और अंतर निरीक्षण में संतुलन भार का चयन शामिल है,व्यापक रूप से आपके पता लगाने की जरूरतों को पूरायह आकार में छोटा और वजन में हल्का है, और इसका पैकेजिंग डिजाइन एर्गोनॉमिक्स की आवश्यकताओं को पूरा करता है। उच्च प्रदर्शन रिचार्जेबल लिथियम बैटरी में निर्मित,बैटरी 12 घंटे से अधिक समय तक लगातार काम कर सकती हैइसलिए यह फील्ड इंजीनियरों के लिए आदर्श है, चाहे वह सीढ़ियों पर चढ़ रहा हो, संकीर्ण प्रवेश द्वारों में दबा रहा हो, या ऊंचाई पर काम कर रहा हो। इसकी बड़ी स्क्रीन,उच्च संकल्प रंग एलसीडी डिस्प्ले किसी भी प्रकाश स्थिति में स्पष्ट रूप से दिखाई दे सकता है.

उपकरण "मूर्ख" संचालन का एहसास कर सकते हैं। आवश्यक पता लगाने के कार्य के अनुसार, प्रक्रिया मापदंडों जैसे आवृत्ति, लाभ और चरण पेशेवरों द्वारा पूर्व निर्धारित किए जाते हैं। वास्तविक माप में,संबंधित परीक्षण प्रक्रिया पैरामीटर किसी भी समय समायोजित किया जा सकता हैऑपरेटर बिना किसी विशेष प्रशिक्षण के लंबे समय तक काम कर सकते हैं।

यह पोर्टेबल उपकरण कूपर, टाइटेनियम, एल्यूमीनियम, जिरकोनियम और अन्य मापों के लिए प्रयोग में परीक्षण के लिए विमानन, एयरोस्पेस, बिजली और पेट्रोकेमिकल में उपलब्ध है।यह workpiece सामग्री की असमानता के कारण होने वाले हस्तक्षेप संकेत को रोक सकता है, तलछट, गंदगी और अधिक बेहतर सटीकता प्राप्त करने के लिए हिलाना। पूर्ण डिजिटल डिजाइनों के कारण, इसलिए उपकरण में एक मानक परीक्षण प्रक्रिया स्थापित करना संभव है,उपयोगकर्ताओं के लिए निरीक्षण के तहत लेने के लिए.

2. पैरामीटर

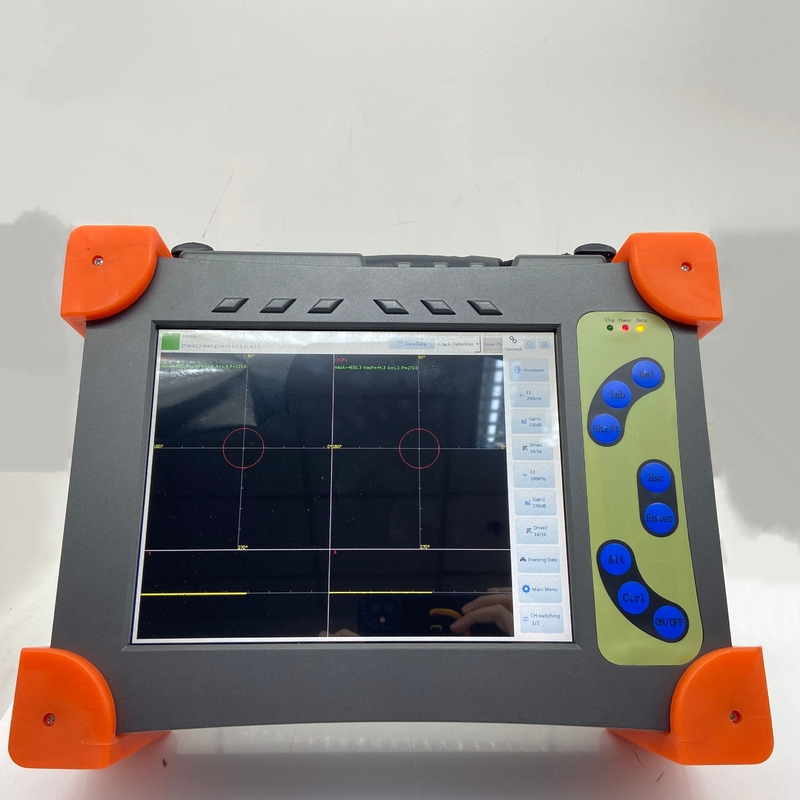

*बड़ी स्क्रीन, उच्च माप 10.4 इंच रंग एलसीडी

* आवृत्ति संख्याः दोहरी आवृत्ति

* आवृत्ति सीमाः 10 हर्ट्ज ∙ 10 मेगाहर्ट्ज, कदम का आकारः 1 / 5 / 10

* हार्डवेयर लाभः0-40 डीबी, न्यूनतम कदम0.1 डीबी, सॉफ्टवेयर लाभः0-99 डीबी, न्यूनतम कदम 0.1 डीबी

* चरणः प्रत्येक गियर के लिए 0 ~ 359 ° और 1 °

*प्रदर्शन मोडः प्रतिबाधा, समय आधार, बिंदु और रेखा

*मूल्यों और ग्राफिक्स के लिए 30 जीबी डेटा भंडारण

*ऑपरेटिंग सिस्टमः लिनक्स 3.0

*ऑपरेशन भाषाः अंग्रेजी

*सरल संचालन, वास्तविक समय स्क्रीन प्रॉम्प्ट और मानव-मशीन संवाद

*ऑनलाइन हॉटकी ग्राफिक्स और पाठ सहायता।

*डिजिटल फ़िल्टरिंगः उच्च पास और निम्न पास आवृत्ति सेट की जा सकती है

*फिल्टर गुणांकः0-4000

*जल्दी डिजिटल इलेक्ट्रॉनिक बैलेंस

*स्वचालित/मैनुअल आयाम और चरण माप

*अलार्म खिड़कीःफैन के आकार, आयताकार, गोल

* आयताकार निर्देशांक प्रणाली और ध्रुवीय निर्देशांक प्रणाली का पृष्ठभूमि चयन

*स्वचालित कैलेंडर और समय प्रदर्शन

* बिजली की आपूर्ति:110V ₹220V ((-20%~+20%) 50 ₹ 60Hz, बिजली की खपत 10W

*रिचार्जेबल लिथियम बैटरी में निर्मित

*एडाप्टर की आवश्यकताएंःDC15.6V, 6A

*बैटरी बिजली की आपूर्ति समयः ≥8h

*कामकाजी तापमानः-10°C -50°C

* सापेक्ष आर्द्रता: ≤ 80%

*आकार ((W*H*T):320 मिमी X 235 मिमी X 103 मिमी

*वजनः 3 किलोग्राम, बैटरी शामिल है

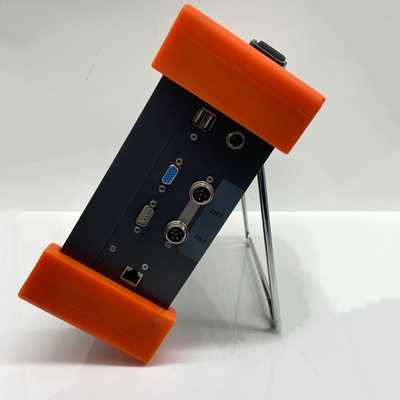

*यूएसबी पोर्टः 2 पोर्ट

*RS-231 पोर्टः 1 पोर्ट

*वीडियो आउटपुटःमानक वीजीए आउटपुट

* अलार्म आउटपुटः8

*प्रारंभ इनपुटः8

* एन्कोडर इनपुटः1

*परीक्षण चैनल:1-4

* जांच ड्राइव:1-16

*प्रदर्शन मोडः पूर्ण वक्र, रिक्त

* पता लगानेःपूर्ण तरंग, सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, आरएफ तरंग

* तरंग फ़िल्टरः तीन चरण फ़िल्टरिंग

3. मूल सिद्धांत

एडी करंट दोष डिटेक्टर विद्युत चुम्बकीय प्रेरण के सिद्धांत पर आधारित एक विनाशकारी परीक्षण विधि है, जो प्रवाहकीय सामग्री के लिए उपयुक्त है।यदि एक कंडक्टर को एक वैकल्पिक चुंबकीय क्षेत्र में रखा जाता है, कंडक्टर में एक प्रेरित करंट होगा, अर्थात, एडिडी करंट। कंडक्टर के स्वयं के विभिन्न कारकों (जैसे चालकता, पारगम्यता, आकार, आकार और दोष) के परिवर्तन के कारण,प्रेरित करंट बदल जाएगाइस घटना का उपयोग करके कंडक्टर की प्रकृति, स्थिति और दोष को निर्धारित किया जा सकता है।

एडी करंट दोष डिटेक्टर को कोइल के निकट विद्युत प्रवाह को परिवर्तनीय करंट के साथ ले जाना है, और कोइल द्वारा परिवर्तनीय चुंबकीय क्षेत्र स्थापित किया जाता है।वैकल्पिक चुंबकीय क्षेत्र कंडक्टर के माध्यम से गुजरता है और इसके साथ विद्युत चुम्बकीय प्रेरण है कंडक्टर में एडी करंट स्थापित करने के लिए. कंडक्टर में घुमावदार धारा भी अपने स्वयं के चुंबकीय क्षेत्र का उत्पादन करेगा. घुमावदार धारा चुंबकीय क्षेत्र का प्रभाव भी मूल चुंबकीय क्षेत्र की ताकत बदल जाएगा,जो कॉइल वोल्टेज और प्रतिबाधा के परिवर्तन का कारण होगाइसलिए, जब कंडक्टर की सतह पर या उसके निकट दोष या मापी गई धातु सामग्री में परिवर्तन होते हैं, तो वर्दी धारा की ताकत और वितरण प्रभावित होगा।धुरी धारा के परिवर्तन का कारण होगा पता लगाने कॉइल के वोल्टेज और प्रतिबाधा में परिवर्तनइस परिवर्तन के अनुसार, हम अप्रत्यक्ष रूप से कंडक्टर में दोषों के अस्तित्व को जान सकते हैं और क्या धातु सामग्री का प्रदर्शन बदल गया है।

4. मॉडल गाइड

5मानक पैकेज

मुख्य इकाई

केबल के साथ वेल्डिंग निरीक्षण जांच

कैलिब्रेशन ब्लॉक कार्बन स्टील

कैलिब्रेशन प्रमाणपत्र

निर्देश पुस्तिका

चार्निंग केस

6. वैकल्पिक सामान

विभिन्न सामग्री के कैलिब्रेशन ब्लॉक

विभिन्न अनुप्रयोगों के लिए विभिन्न जांच
