उत्पाद विवरण:
|
| मापने की सीमा: | 0.6 से 508 मिमी (0.025 से 20.00 इंच) | मापन संकल्प: | 0.01 या 0.1mm ((0.001 या 0.01in) |
|---|---|---|---|
| सामग्री गति सीमा: | 500-9999m/s，0.0179-0.3937in/u | मापन अद्यतन दर: | वैकल्पिक 4HZ, 8HZ, या 16HZ प्रति सेकंड |
| प्रदर्शन: | 2.4 इंच TFT QVGA(320×240) रंगीन OLED स्क्रीन 1010:1 के कंट्रास्ट अनुपात के साथ | ||
| प्रमुखता देना: | उच्च परिशुद्धता अल्ट्रासोनिक मोटाई गेज,दोहरी क्रिस्टल जांच मोटाई डिटेक्टर,धातु पाइप की दीवार मोटाई मीटर |
||

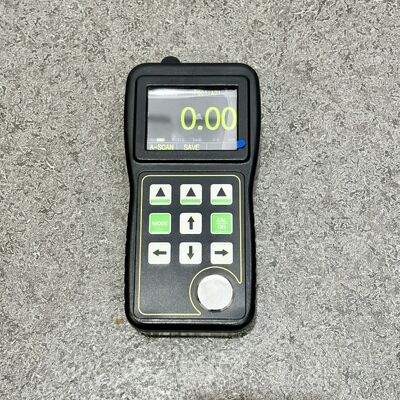

TG-5100D उच्च परिशुद्धता अल्ट्रासोनिक मोटाई मापने का उपकरण डुअल क्रिस्टल प्रोब मेटल पाइप वॉल थिकनेस डिटेक्टर
हमारी कंपनी द्वारा विकसित और उत्पादित यह अल्ट्रासोनिक मोटाई गेज OLED ट्रू कलर स्क्रीन, बिल्ट-इन रियल टाइम A-SCAN और B SCAN और कोटिंग के माध्यम से मोटाई माप, बड़ी क्षमता डेटा स्टोरेज और अन्य कार्यों का उपयोग करता है, और अल्ट्रासोनिक माप सिद्धांत का उपयोग करता है, एक उच्च परिशुद्धता, उच्च रिज़ॉल्यूशन पोर्टेबल औद्योगिक गैर-विनाशकारी परीक्षण उपकरण है।
इस उपकरण का व्यापक रूप से विनिर्माण, धातु प्रसंस्करण उद्योग, रासायनिक उद्योग, वस्तु निरीक्षण उद्योग और अन्य परीक्षण क्षेत्रों में उपयोग किया जा सकता है। विभिन्न प्लेटों और विभिन्न प्रसंस्करण भागों के सटीक माप के अलावा, इसका उपयोग उपयोग की प्रक्रिया में विभिन्न पाइपों और दबाव वाहिकाओं के उत्पादन की निगरानी के लिए भी किया जा सकता है, उनके क्षरण के बाद पतलेपन की डिग्री की निगरानी के लिए, यह गैर-विनाशकारी परीक्षण उद्योग के लिए आवश्यक उपकरण है।
A-SCAN स्नैपशॉट फ़ंक्शन, जो उपयोगकर्ताओं को माप को बेहतर ढंग से नियंत्रित करने और सामग्री के स्वयं के कारकों के कारण होने वाली त्रुटि माप से बचने में मदद कर सकता है। जब परीक्षण की जा रही सामग्री की सतह पर कोटिंग या पेंट की परत होती है, तो वर्कपीस की वास्तविक सब्सट्रेट मोटाई को सतह कोटिंग को पीसने और नष्ट किए बिना प्राप्त किया जा सकता है।
मुख्य कार्यात्मक विशेषताएं
1. सरल सिंगल-लेवल पैरामीटर कॉन्फ़िगरेशन मेनू
2. रियल टाइम A- स्कैनिंग। उपयोगकर्ता सीधे स्क्रीन पर अल्ट्रासोनिक सिग्नल वेवफॉर्म देख सकता है, जिसका उपयोग मोटाई रीडिंग की शुद्धता को सत्यापित करने, समस्या के कारण का विश्लेषण करने और उपयोगकर्ता को समस्या का समाधान खोजने में मदद करने के लिए किया जाता है।
3. जब प्रोब वर्कपीस के साथ युग्मित होता है, तो मोटाई मान सफेद फ़ॉन्ट में प्रदर्शित होता है।
4. मोटाई अलार्म: अलार्म मोटाई सीमा निर्धारित की जा सकती है, और अलार्म के दौरान मोटाई रीडिंग का रंग गतिशील रूप से बदला जा सकता है।
5. अधिकतम मोड: माप प्रक्रिया में अधिकतम और न्यूनतम मान कैप्चर करें
6. अंतर मोड: वर्तमान मोटाई माप मान और नाममात्र मोटाई के बीच अंतर और अंतर मान का प्रतिशत और नाममात्र मोटाई प्राप्त करें
7. मिलीमीटर और इंच मोटाई इकाइयों का समर्थन करता है
8. बड़ी क्षमता डेटा स्टोरेज फ़ंक्शन: 100,000 मोटाई मान संग्रहीत कर सकता है
9. वर्कपीस की सतह पर कोटिंग को भेद सकता है, सीधे सब्सट्रेट की मोटाई को माप सकता है
10. उपयोगकर्ता मीट्रिक सिस्टम x. XX और X.X, और ब्रिटिश सिस्टम x. XX और X.X में माप रिज़ॉल्यूशन चुन सकता है
11. बहु-भाषा इंटरफ़ेस वैकल्पिक है
12. स्टैंडबाय समय 35 घंटे तक
तकनीकी पैरामीटर
|
|
2.4 इंच TFT QVGA(320×240) रंग OLED स्क्रीन 1010:1 के कंट्रास्ट अनुपात के साथ |
| कार्य सिद्धांत | डबल क्रिस्टल प्रोब का उपयोग करके अल्ट्रासोनिक पल्स/इको/इको विधि |
| माप सीमा | 0.6 से 508 मिमी (0.025 से 20.00 इंच) |
| माप रिज़ॉल्यूशन | 0.01 या 0.1 मिमी (0.001 या 0.01 इंच) |
|
|
मिलीमीटर या इंच |
| डिस्प्ले मोड | मोटाई मान मोड, न्यूनतम/अधिकतम कैप्चर मोड, अंतर/कमी मोड |
| वी पथ सुधार | स्वचालित वी पथ सुधार जुड़वां प्रोब की गैर-रैखिकता की भरपाई करता है |
| माप अपडेट दर | वैकल्पिक 4 हर्ट्ज, 8 हर्ट्ज, या 16 हर्ट्ज प्रति सेकंड |
| सामग्री गति सीमा |
|
| कार्य भाषा | चीनी/अंग्रेजी/फ्रेंच (वैकल्पिक) |
| अलार्म सेट | अधिकतम/न्यूनतम अलार्म, अलार्म होने पर मोटाई रीडिंग रंग का गतिशील परिवर्तन |
| बिजली की आपूर्ति | दो 1.5V AA बैटरी |
| संचालन समय | दो AA बैटरी, 35 घंटे से अधिक सेवा |
| उपकरण को बंद करना | वैकल्पिक स्वचालित शटडाउन 5, 10, या 20 मिनट के लिए कोई ऑपरेशन न करने के बाद, या मैनुअल शटडाउन |
|
|
-10 से +50 ºC, विशेष आवश्यकताओं के साथ 20 ºC तक |
|
|
|
| शेल्फ लाइफ | बैटरी सहित 280 ग्राम |
|
|
12 महीने |

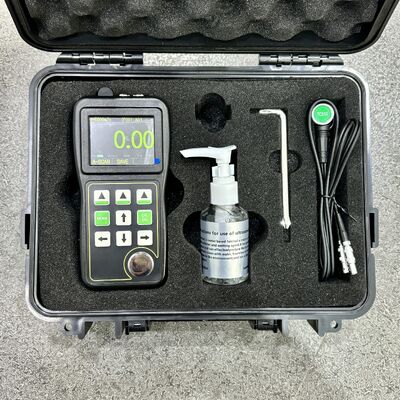

मानक डिलीवरी
मुख्य इकाई TG-5100D
केबल के साथ प्रोब
कैरीइंग केस
उपयोगकर्ता पुस्तिका
कैलिब्रेशन प्रमाण पत्र
वैकल्पिक सहायक उपकरण
| उच्च तापमान प्रोब | कास्ट आयरन प्रोब |
| संकीर्ण ट्यूब प्रोब | मिनीएचर प्रोब |
| प्रोब केबल | स्टेप ब्लॉक |
| रबर शीथ |
माप सीमा के साथ प्रोब
| प्रोब का वर्णन |
|
संपर्क क्षेत्र व्यास |
माप सीमा (स्टील में) |
अनुमत संपर्क तापमान |
| कास्ट आयरन प्रोब ZT12 |
|
|
|
|
| मानक प्रोब PT12 |
|
|
|
|
| मानक प्रोब PT08 |
|
|
|
|
| मानक प्रोब TC510 |
|
|
|
|
| छोटा क्रिस्टल ट्यूब प्रोब PT06 |
|
|
|
|
| मिनीएचर प्रोब PT04 |
|
|
|
|
| उच्च तापमान प्रोब |
|
|
|
480 ºC से नीचे |
