उत्पाद विवरण:
|
| स्वचालित पहचान त्रिज्या सीमा: | 200 मीटर | स्कैनिंग चौड़ाई: | 300 मिमी |
|---|---|---|---|
| टर्निंग रेडियस: | 450 मिमी | बाधा पार करने की ऊंचाई: | 30 मिमी से अधिक नहीं |
| पहचान योग्य बाधा: | 350 मिमी से ऊपर की ऊंचाई | दोहराव स्थिति सटीकता: | ± 3 मिमी |
| स्वचालित ट्रैक परिवर्तन कवरेज: | 20 मिमी | ||
| प्रमुखता देना: | एचएमएफएल-आर1000 टैंक निरीक्षण रोबोट,चुंबकीय प्रवाह रिसाव एनडीटी उपकरण,टैंक बॉटम रोबोट ±3मिमी सटीकता |
||

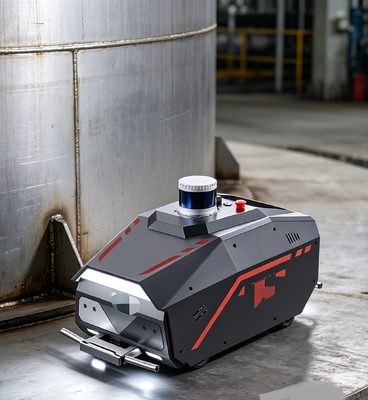

एचएमएफएल-आर1000 टैंक बॉटम इंस्पेक्शन रोबोट ±3मिमी दोहरावणीय पोजिशनिंग सटीकता मैग्नेटिक फ्लक्स लीकेज एनडीटी टेस्टिंग उपकरण
The एचएमएफएल-आर1000 टैंक बॉटम के लिए इंटेलिजेंट डिटेक्शन रोबोटप्लेटें स्वचालित रूप से बाधाओं की पहचान कर सकती हैं और टैंक के आंतरिक स्थान का नक्शा स्थापित कर सकती हैं। टैंक के अनुकूल स्वतंत्र रूप से विकसित इंटेलिजेंट मोशन कंट्रोल एल्गोरिथम स्वचालित रूप से रनिंग ट्रेजेक्टरी की योजना बना सकता है और ऊपरी और निचली सतहों पर दोषों के वितरण की पहचान कर सकता है। इससे टैंक बॉटम प्लेट डिटेक्शन कार्य की तीव्रता बहुत कम हो जाएगी, डिटेक्शन दक्षता और परिणामों की सटीकता में काफी सुधार होगा।
तकनीकी पैरामीटर:
| डिस्प्ले | कोर आई7 प्रोसेसर 8जीबी+128जीबी के साथ इंडस्ट्रियल ग्रेड टच टैबलेट |
| ऑटोमैटिक रिकग्निशन रेडियस रेंज | 200मी |
| स्कैनिंग चौड़ाई | 300मिमी |
| मोटाई का पता लगाना |
6-20मिमी, मैग्नेटाइजेशन स्टेट का स्वचालित इंटेलिजेंट एडजस्टमेंट |
| टर्न रेडियस | 450मिमी |
| ऑब्स्टेकल क्रॉसिंग हाइट | 30मिमी से अधिक नहीं |
| पहचान योग्य बाधा | 350मिमी से ऊपर की ऊंचाई |
| रिपीटिटिव पोजिशनिंग एक्यूरेसी | ± 3मिमी |
| डिटेक्शन प्रिंसिपल | लीकेज मैग्नेटिक टेक्नोलॉजी |
| ऑटोमैटिक ट्रैक चेंजिंग कवरेज | 20मिमी |
|
लिडार पैरामीटर्स |
माप दूरी: 200मी वर्टिकल मेजरमेंट एंगल: 30 ° (-15 °~+15 °) वर्टिकल एंगल रेजोल्यूशन: 2 ° हॉरिजॉन्टल मेजरमेंट एंगल: 360 ° हॉरिजॉन्टल एंगल रेजोल्यूशन: 0.09 ° सैंपलिंग अपडेट फ्रीक्वेंसी: 10Hz |
| आईएमयू (इनर्टियल नेविगेशन) पैरामीटर्स |
ऑर्थोगोनल एरर: ± 0.05 ° रेजोल्यूशन: एक्सेलेरेशन 0.5mG, जायरोस्कोप 0.02 °/s, मैग्नेटोमीटर 1.5mGS सैंपलिंग अपडेट फ्रीक्वेंसी: 100Hz |
|
अल्ट्रासोनिक रडार पैरामीटर्स |
माप दूरी: 30~4500मिमी सैंपलिंग और न्यू फ्रीक्वेंसी: 2.5Hz |
|
फ्रंट और रियर एलईडी लाइटिंग फंक्शन |
|
| आपातकालीन प्रतिक्रिया |
विशेष परिस्थितियों में स्वचालित स्टॉप, मैनुअल इमरजेंसी स्टॉप उपलब्ध |
| आकार और उपकरण का वजन |
725 * 375 * 410मिमी, 60किलो |
| पैकेजिंग बॉक्स |
आईएटीए अंतर्राष्ट्रीय हवाई परिवहन मानकों को पूरा करता है |
उपकरण कार्य
1. मैग्नेटिक लीकेज का एकीकृत सिद्धांत, स्वचालित पहचान, डेटा अधिग्रहण और इंटेलिजेंट डेटा विश्लेषण
2. डुअल मोटर ड्राइव आगे और पीछे की गति और डिफरेंशियल स्टीयरिंग प्राप्त करता है, जिसमें एक छोटा टर्निंग रेडियस होता है
3. सटीक पोजिशनिंग और मोशन फीडबैक के लिए आईएमयू (इनर्टियल नेविगेशन), लिडार, अल्ट्रासोनिक रडार और अन्य हार्डवेयर उपकरणों का संयोजन में उपयोग किया जाता है
4. ऑटोमैटिक नेविगेशन सिस्टम और अंडरलाइंग कंट्रोल सिस्टम के बीच हार्डवेयर कनेक्शन और सॉफ्टवेयर कम्पैटिबिलिटी फ्री डेटा एक्सचेंज और कस्टमइज़ेशन के लिए ओपन इंटरफेस को सक्षम करती है, जिससे कस्टमइज़ेशन की अधिक संभावनाएं बनती हैं

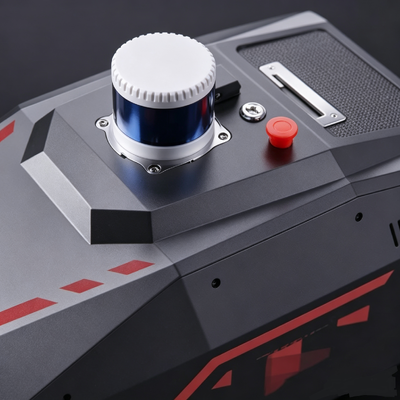

5. महत्वपूर्ण घटकों की लोडिंग और अनलोडिंग सुरक्षा प्राप्त करने के लिए लेजर रडार क्विक कनेक्ट ब्रैकेट से लैस
6. उपकरण के सुरक्षित संचालन को सुनिश्चित करने के लिए इमरजेंसी स्टॉप स्विच और मोटर फीडबैक ब्रेकिंग कॉन्फ़िगर की गई है
7. इंडस्ट्रियल ग्रेड कंप्यूटर कार्य की स्थिति को रियल-टाइम देखने का समर्थन करते हैं, जिससे ऑपरेटरों के लिए निगरानी और संचालन सुविधाजनक होता है
8. लिथियम आयरन फॉस्फेट पावर बैटरी जिसकी क्षमता 24V 30AH है, जो 8 घंटे के कार्य समय को पूरा करने में सक्षम है
5. ड्राइविंग दूरी को रिकॉर्ड करने के लिए फ्रंट व्हील पर एक डिस्प्लेसमेंट सेंसर डिजाइन और इंस्टॉल करें
10. रोबोट स्टील प्लेटों के पूर्ण कवरेज स्कैनिंग और पहचान को प्राप्त करने के लिए स्वचालित रूप से स्कैनिंग पथ की योजना बनाता है
11. टेस्टिंग डेटा वन क्लिक कॉपी, क्लाउड सर्वर पर वन क्लिक अपलोड, टैंक बॉटम प्लेट डिफेक्ट्स की लिस्ट और टेस्टिंग रिपोर्ट जनरेट करने के लिए वन क्लिक सपोर्ट करता है
12. पीसी मैनेजमेंट और एनालिसिस सॉफ्टवेयर जो शुरुआती और बाद के चरणों में सभी डेटा वर्क को संभाल सकता है
13. रोबोट स्वचालित रूप से ऑपरेशन लॉग सहेजता है और समय-समय पर लॉग को स्वचालित रूप से प्रोसेस करता है, रोबोट फॉल्ट की जानकारी पर समय पर फीडबैक प्रदान करता है, फॉल्ट डायग्नोसिस को बहुत कम करता है, और फॉल्ट हैंडलिंग दक्षता में सुधार करता है
