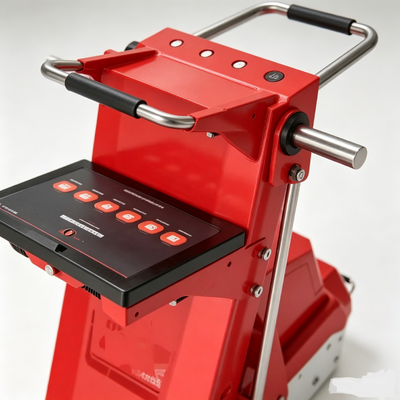

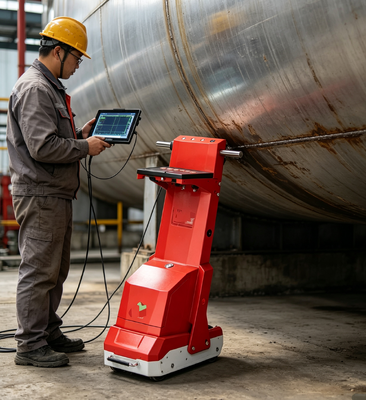

एचएमएफएल-एम900 टैंक बॉटम प्लेट मैग्नेटिक फ्लक्स लीकेज ट्रॉली डिटेक्टर 300 मिमी स्कैनिंग चौड़ाई टीएमआर एनडीटी संक्षारण परीक्षण मशीन

2.1.1 होस्ट डिस्प्ले 12.1-इंच औद्योगिक कैपेसिटिव टच स्क्रीन ऑल-इन-वन मशीन, सीपीयू इंटेल कोर आई7, 8 जीबी डीडीआर3 मेमोरी, 128 जीबी सॉलिड-स्टेट ड्राइव, अल्ट्रा-थिन मैग्नीशियम एल्यूमीनियम शेल पैकेजिंग डिजाइन, फैनलेस कूलिंग सिस्टम, कोई मूविंग पार्ट्स का स्टोरेज नहीं, यूएसबी इंटरफ़ेस का उपयोग करके डेटा एक्सचेंज और सिग्नल ट्रांसमिशन;

2.1.2 इसमें बैटरी स्तर के रीयल-टाइम डिस्प्ले का कार्य है;

2.1.3 डेटा को स्टोर और प्लेबैक किया जा सकता है;

2.1.4 बैटरी कार्य समय: एक 12V 33Ah बैटरी 10 घंटे तक निरंतर संचालन सुनिश्चित कर सकती है।

2.2. उत्तेजना डिटेक्शन यूनिट के प्रदर्शन संकेतक:

2.2.1 ऑपरेटिंग सिद्धांत: एकीकृत मैग्नेटिक फ्लक्स लीकेज नॉन-डिस्ट्रक्टिव टेस्टिंग, मैग्नेटिक फ्लक्स लीकेज सिग्नल अधिग्रहण और प्रोसेसिंग, और इंटेलिजेंट डेटा विश्लेषण;

2.2.2 मैग्नेटाइजेशन विधि: नियोडिमियम आयरन बोरॉन परमानेंट मैग्नेट मैग्नेटाइजेशन;

उपकरण में 96 सिग्नल इनपुट चैनल हैं।

★

2.5.4 एक अद्वितीय हाइड्रोलिक रॉड सपोर्ट विधि को अपनाना भंडारण टैंक के अंदर निरीक्षण संचालन के दौरान श्रम तीव्रता को बहुत कम कर सकता है।★

2.5.4 एक अद्वितीय हाइड्रोलिक रॉड सपोर्ट विधि को अपनाना भंडारण टैंक के अंदर निरीक्षण संचालन के दौरान श्रम तीव्रता को बहुत कम कर सकता है।6-20 मिमी,2.2.6 6 मिमी गैर-लौह सामग्री को भेद सकता है;

2.2.7 उत्तेजना डिटेक्शन चैनल यूनिट लीकेज मैग्नेटिक सिग्नल का पता लगाने के लिए टनल मैग्नेटोरेसिस्टेंस (टीएमआर) तकनीक को अपनाता है। हॉल सेंसर की तुलना में, टीएमआर मैग्नेटिक सेंसर में 5-6 गुना अधिक संवेदनशीलता, उत्कृष्ट थर्मल स्थिरता और उच्च सिग्नल-टू-नॉइज़ अनुपात होता है;

2.2.8 मैग्नेटिक सेंसर एरे के बीच की दूरी 10 मिमी है, और डिस्प्लेसमेंट एनकोडर 1.5 मिमी की गति पर डेटा एकत्र करता है;

★

2.5.4 एक अद्वितीय हाइड्रोलिक रॉड सपोर्ट विधि को अपनाना भंडारण टैंक के अंदर निरीक्षण संचालन के दौरान श्रम तीव्रता को बहुत कम कर सकता है।40% दीवार की मोटाई में कमी (मोटाई 16.5-20 मिमी);

★

2.5.4 एक अद्वितीय हाइड्रोलिक रॉड सपोर्ट विधि को अपनाना भंडारण टैंक के अंदर निरीक्षण संचालन के दौरान श्रम तीव्रता को बहुत कम कर सकता है।★ 2.2.11 में ऊपरी और निचली सतहों पर जंग के दोषों को अलग करने की क्षमता है, और टैंक बॉटम प्लेट की ऊपरी और निचली सतहों पर जंग के स्थान और आकार के वितरण को निर्धारित कर सकता है।2.3 ड्राइविंग यूनिट के प्रदर्शन संकेतक

2.5.4 एक अद्वितीय हाइड्रोलिक रॉड सपोर्ट विधि को अपनाना भंडारण टैंक के अंदर निरीक्षण संचालन के दौरान श्रम तीव्रता को बहुत कम कर सकता है।मोटर

, या मैन्युअल ड्राइव पर स्वतंत्र रूप से स्विच किया जा सकता है;

2.3.2 मोटर ड्राइव सिस्टम में स्पीड रेगुलेशन फंक्शन होता है, जो प्रत्येक ऑपरेटर की जरूरतों के अनुसार गति को समायोजित कर सकता है, जिससे ऑपरेटरों की श्रम तीव्रता कम हो जाती है;2.3.3 डिटेक्शन स्पीड: गति को 0 से 0.6 मीटर/सेकंड तक समायोजित किया जा सकता है।2.4 सिस्टम सॉफ्टवेयर (डेटा अधिग्रहण सॉफ्टवेयर, डेटा विश्लेषण सॉफ्टवेयर, और ग्राफिक्स प्रोसेसिंग सॉफ्टवेयर) के प्रदर्शन संकेतक

:

2.4.1 सॉफ्टवेयर सिस्टम को शुद्ध चीनी में प्रदर्शित किया जाता है और यह पूरे टैंक बॉटम प्लेट का तेजी से और व्यापक रूप से पता लगा सकता है, यह तय कर सकता है कि जंग है या नहीं और जंग की डिग्री निर्धारित कर सकता है। यह रीयल-टाइम डेटा संग्रह, डिस्प्ले, विश्लेषण, स्टोरेज और प्लेबैक, साथ ही डेटा संपादन प्राप्त कर सकता है। यह स्वचालित रूप से टैंक बॉटम मैप, पूरे टैंक व्यू, सिंगल बोर्ड व्यू बना सकता है, रिंग प्लेट जोड़ सकता है, और डिफेक्ट थ्रेशोल्ड वैल्यू और कंटीन्यूअस डिटेक्शन मोड का उपयोग करके रीयल-टाइम में प्रदर्शित और विश्लेषण कर सकता है;

★ 2.4.2 स्वतंत्र पीसी डेटा प्रोसेसिंग सॉफ्टवेयर, जो डिटेक्शन कार्यों के दौरान गलत संचालन को संभाल सकता है, डिटेक्शन डेटा को कुशलतापूर्वक संसाधित कर सकता है, और ऑफिस डेस्कटॉप कंप्यूटर और लैपटॉप के विभिन्न मॉडलों के अनुकूल हो सकता है;

2.4.3 विंडोज प्लेटफॉर्म के तहत पीसी प्लेटफॉर्म पर डेटा अधिग्रहण सॉफ्टवेयर और विश्लेषण सॉफ्टवेयर चलाएं। सिस्टम रिपोर्टिंग सॉफ्टवेयर स्वचालित रूप से एक ग्राफिकल तरीके से पूरे टैंक बॉटम प्लेट के डिटेक्शन परिणामों को प्रदर्शित कर सकता है, जंग क्षेत्र का पता लगा सकता है, और जंग की गंभीरता को अलग करने के लिए विभिन्न रंगों का उपयोग कर सकता है;

2.5.4 एक अद्वितीय हाइड्रोलिक रॉड सपोर्ट विधि को अपनाना भंडारण टैंक के अंदर निरीक्षण संचालन के दौरान श्रम तीव्रता को बहुत कम कर सकता है।2.4.5 पूरे टैंक बॉटम प्लेट के लिए एक डिटेक्शन रिपोर्ट स्वचालित रूप से उत्पन्न करें, पैचिंग फ़ंक्शन को डिज़ाइन और जोड़ें, जिसमें पूरे टैंक और सिंगल प्लेट के बीच दोषों की गणना करने की क्षमता हो, और पूरे टैंक और सिंगल प्लेट की तुलना करें;

★

2.4.6 ऑपरेटिंग सॉफ्टवेयर के लिए बहु-भाषा सेटिंग्स, वैकल्पिक (सरलीकृत, पारंपरिक, अंग्रेजी)।

2.5 कार्यात्मक संकेतक:

2.5.4 एक अद्वितीय हाइड्रोलिक रॉड सपोर्ट विधि को अपनाना भंडारण टैंक के अंदर निरीक्षण संचालन के दौरान श्रम तीव्रता को बहुत कम कर सकता है। 2.5.1 उपकरण हैंडल में एक फोल्डिंग फ़ंक्शन होता है, जो फोल्डिंग के बाद फ्लोटिंग रूफ टैंक का पता लगाते समय फ्लोटिंग रूफ सपोर्ट रॉड से बच सकता है, जिससे डिटेक्शन ब्लाइंड स्पॉट कम हो जाते हैं;

★

2.5.4 एक अद्वितीय हाइड्रोलिक रॉड सपोर्ट विधि को अपनाना भंडारण टैंक के अंदर निरीक्षण संचालन के दौरान श्रम तीव्रता को बहुत कम कर सकता है।2.5.3 उपकरण में इलेक्ट्रिक स्पार्क एलिमिनेशन तकनीक है, जो बैटरी बदलते समय इलेक्ट्रिक स्पार्क के कारण होने वाली दुर्घटनाओं को रोक सकती है;

2.5.4 एक अद्वितीय हाइड्रोलिक रॉड सपोर्ट विधि को अपनाना भंडारण टैंक के अंदर निरीक्षण संचालन के दौरान श्रम तीव्रता को बहुत कम कर सकता है।2.5.5 नवीनतम पीढ़ी के हार्डवेयर सर्किट कंट्रोल सिस्टम को अपनाना, प्रत्येक सर्किट भाग को मॉड्यूलर बनाना और अलग करना, उत्पाद स्थिरता में सुधार करना, और उपकरण संचालन के दौरान मैनुअल गलत संचालन के जोखिम को कम करना।

2.6 अन्य प्रदर्शन संकेतक:

2.6.1 उपकरण का वजन: 65 किग्रा से अधिक नहीं;

2.6.2 पैकेजिंग बॉक्स: आईएटीए अंतरराष्ट्रीय हवाई परिवहन मानकों को पूरा करता है।

कॉन्फ़िगरेशन सूची:

1 टैंक बॉटम प्लेट मैग्नेटिक लीकेज डिटेक्टर

2 डेटा संग्रह, विश्लेषण, प्रसंस्करण और रिपोर्टिंग सॉफ्टवेयर के सेट
