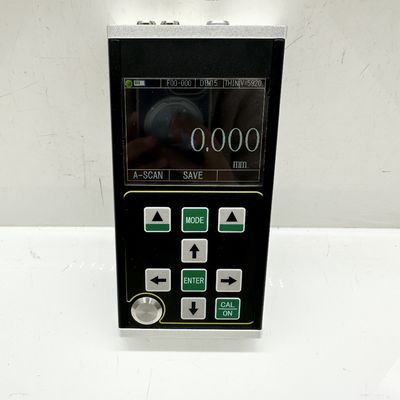

टीजी-5700 उच्च-सटीक अल्ट्रासोनिक मोटाई गेज
टीजी-5700 एक नई पीढ़ी का हैंडहेल्ड उच्च परिशुद्धता वाला डिजिटल अल्ट्रासोनिक मोटाई गेज है जिसमें ए/बी स्कैनिंग क्षमताएं हैं।अल्ट्रासोनिक मोटाई मापने के पल्स रिफ्लेक्शन सिद्धांत का उपयोग करना, यह 0.001 मिमी के माप रिज़ॉल्यूशन के साथ असाधारण सटीकता प्रदान करता है और 0.15 मिमी (स्टील) के रूप में पतली सीमा प्रदान करता है।
उत्पाद का अवलोकन
यह उन्नत उपकरण सेवा के दौरान पाइप और दबाव वाहिकाओं में संक्षारण-प्रेरित पतलापन की निगरानी करते हुए प्लेटों और संसाधित घटकों को सटीक रूप से मापता है।धातुकर्म, जहाज निर्माण, एयरोस्पेस और ऊर्जा उद्योगों के लिए। अल्ट्रासोनिक मोटाई गेज के लिए कैलिब्रेशन विनिर्देश (JJF 1126-2004) के अनुरूप है।
मुख्य कार्य विशेषताएं
- कई प्रदर्शन मोडः ए-स्कैन, बी-स्कैन और संख्यात्मक प्रदर्शन
- अल्ट्रा-पतले भागों (न्यूनतम 0.15 मिमी स्टील) के लिए अद्वितीय "मल्टीपल इको" तकनीक के साथ व्यापक माप सीमा
- उच्च परिशुद्धता माप 0.001 मिमी तक के रिज़ॉल्यूशन और ± 0.002 मिमी के पुनरावृत्ति रिज़ॉल्यूशन के साथ
- सतह के पेंट और कोटिंग के साथ सामग्री के लिए प्रवेश करने वाली कोटिंग और इको-टू-इको माप
- कई माप मोडः MB-E, E-E, ME-E पारंपरिक कार्यक्षेत्रों के लिए; पतले भागों के लिए THIN मोड
- संख्यात्मक मोडः पारंपरिक मोटाई, अंतर/कमी दर और अधिकतम मूल्य मोड
- दोहरी वृद्धि मोडः स्वचालित और मैनुअल वृद्धि नियंत्रण
- मैन्युअल/स्वचालित बंद सेटिंग के साथ ऊर्जा बचत समारोह
- 20MHz उच्च आवृत्ति तक दोहरे क्रिस्टल और एकल क्रिस्टल सहित विभिन्न जांच का समर्थन करता है
- द्रव्यमान भंडारण क्षमताः 100,000 मोटाई मान, 500 ए-स्कैन तरंगों, 500 बी-स्कैन तरंगों
- 3.5 इंच रंगीन टीएफटी-एलसीडी डिस्प्ले 320x240 क्यूवीजीए रिज़ॉल्यूशन के साथ
- एकाधिक कैलिब्रेशन विधियाँः एक बिंदु, बहु बिंदु और मैनुअल कैलिब्रेशन
- मीट्रिक/इम्पीरियल इकाई रूपांतरण और अंग्रेजी भाषा समर्थन
लागू सामग्री
धातुओं (स्टील, कास्ट आयरन, एल्यूमीनियम, तांबा), प्लास्टिक, सिरेमिक, कांच, राल, शीसे रेशा और अन्य अल्ट्रासोनिक कंडक्टरों की मोटाई को मापने के लिए उपयुक्त है।
मूल सिद्धांत
अल्ट्रासोनिक मोटाई माप प्रकाश तरंग माप के समान कार्य करता है। जांच द्वारा उत्सर्जित अल्ट्रासोनिक पल्स सामग्री के माध्यम से फैलता है और इंटरफेस से प्रतिबिंबित होता है।सामग्री की मोटाई सामग्री के माध्यम से अल्ट्रासोनिक प्रसार के समय को सटीक रूप से मापकर निर्धारित की जाती है.
विनिर्देश पैरामीटर
नोटः कंपनी बिना पूर्व सूचना के तकनीकी संशोधन करने का अधिकार सुरक्षित रखती है।
| पैरामीटर |
TG-5700 विनिर्देश |
| जांच का प्रकार |
एकल क्रिस्टल जांच / डबल क्रिस्टल जांच |
| माप सीमा (45# स्टील) |
0.15mm - 1800mm |
| संकेत स्थिरता |
उच्च स्थिरता और विश्वसनीयता के लिए शून्य क्रॉसिंग और मल्टीपल इको तकनीक |
| माप की आवृत्ति |
4Hz, 8Hz, 16Hz |
| संकल्प |
0.1mm, 0.01mm, 0.001mm (0.01इंच, 0.001इंच, 0.0001इंच) |
| सटीकता |
0.001 मिमी |
| पल्स जनरेटर |
स्वचालित जांच मिलान के साथ नकारात्मक वर्ग तरंग उत्सर्जन |
| ध्वनि वेग सीमा |
400-19999 मी/सेकंड |
| कैलिब्रेशन ब्लॉक |
4 मिमी (चीला) |
| स्वतः बंद |
5 मिनट, 10 मिनट, 20 मिनट, या मैनुअल बंद |
| जांच काइलीब्रेशन |
एक बिंदु कैलिब्रेशन, बहु बिंदु कैलिब्रेशन |
| लाभ |
स्वचालित लाभ नियंत्रण, मैनुअल लाभ नियंत्रण (0-70dB) |
| पता लगाने का मोड |
रेडियो आवृत्ति (RF), सकारात्मक आधा तरंग (POS), नकारात्मक आधा तरंग (NEG), पूर्ण तरंग (FULL) |
| माप मोड |
एमबी-ई, ई-ई (प्रवेश कोटिंग), एमई-ई (अनेक प्रतिध्वनि), THIN (पतली दीवार) |
| संख्यात्मक मोड |
मोटाई मूल्य, अंतर/कम करने की दर, अधिकतम/न्यूनतम मूल्य |
| ए-स्कैन मोड |
उपलब्ध |
| बी-स्कैन मोड |
उपलब्ध |
| युग्मन संकेत |
उपलब्ध |
| बैटरी का संकेत |
उपलब्ध |
| भाषा |
अंग्रेज़ी |
| इकाई |
मिमी/इंच |
| मेनू संचालन |
उपलब्ध |
| सॉफ्टवेयर कार्य |
गतिशील गेट सेटिंग, ब्लैंकिंग, इको ब्लैंकिंग, इको फ्रीजिंग, अनुवाद और स्केलिंग |
| भंडारण कार्य |
100,000 मोटाई के मान (100 समूह), 500 ए-स्कैन तरंगों, 500 बी-स्कैन तरंगों |
| होस्ट प्रोग्राम का उन्नयन |
उपलब्ध |
| प्रदर्शन |
3.5" क्यूवीजीए (320×240) रंगीन टीएफटी-एलसीडी स्क्रीन |
| डाटा प्रेषण |
RS-232 सीरियल संचार और USB |
| कार्य तापमान |
-10°C से +50°C (विशेष आवश्यकताएंः -20°C) |
| कामकाजी वोल्टेज |
कम वोल्टेज संकेत के साथ चार एए बैटरी |
| कुल आयाम |
204 x 100 x 36 (मिमी) |
| कुल वजन |
310 ग्राम (बिना बैटरी के) |
| बैटरी |
4 एए सूखी बैटरी |

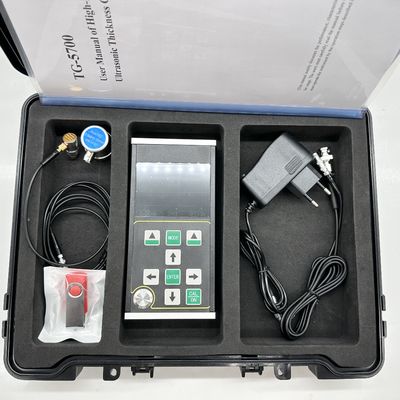

मानक वितरण
- मुख्य इकाई TG-5700 - 1pc
- 2.5M Φ20 एकल तत्व ट्रांसड्यूसर (परीक्षण सीमा 4-1800 मिमी) - 1pc
- कप्लेंट बोतल - 1pc
- ढोने का बैग - 1 पीसी
- निर्देश पुस्तिका - 1pc
- कैलिब्रेशन प्रमाणपत्र - 1pc
वैकल्पिक सामान
- विभिन्न आवृत्ति के साथ विभिन्न जांच, एकल जांच 8mm/10mm/12mm और TR अल्ट्रासोनिक मोटाई जांच
- विभिन्न चरण कीज ब्लॉक
- पीसी डाटा सॉफ्टवेयर
पैकेजिंग
मानक निर्यात पैकेज, कैंटन
वैकल्पिक जांच
| जांच मॉडल |
आवृत्ति |
आकार |
रेंज |
| TS400 डबल क्रिस्टल जांच |
10MHz |
5 मिमी |
0.5-50 मिमी |
| TS500 डबल क्रिस्टल जांच |
5MHz |
5 मिमी |
1.0-65 मिमी |
| TS510 डबल क्रिस्टल जांच |
5MHz |
10 मिमी |
1.0-500 मिमी |
| DTM15 एकल क्रिस्टल जांच |
15MHz |
6 मिमी |
0.15-22.5 मिमी |
| DTM7.5 एकल क्रिस्टल जांच |
7.5MHz |
6 मिमी |
0.5-22.5 मिमी |
| DTM10 एकल क्रिस्टल जांच |
10MHz |
6 मिमी |
0.3-22.5 मिमी |
| DTM5 एकल क्रिस्टल जांच |
5MHz |
6 मिमी |
1.0-22.5 मिमी |
| BD510 एकल क्रिस्टल जांच |
10MHz |
10 मिमी |
1-1000 मिमी |
| BD212 एकल क्रिस्टल जांच |
2MHz |
12 मिमी |
4-1800 मिमी |
| डबल क्रिस्टल जांच केबल |
- |
| एकल क्रिस्टल जांच केबल |
- |
