उत्पाद विवरण:
|
| जांच प्रकार: | एकल क्रिस्टल जांच / डबल क्रिस्टल जांच |
|---|

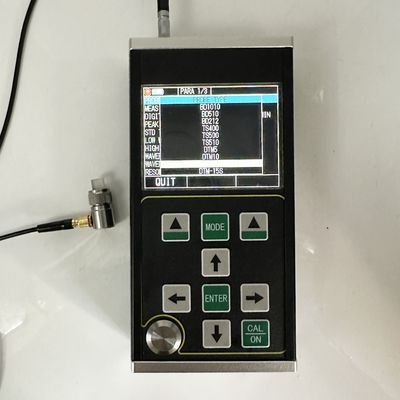

टीजी-5700 एक नया प्रकार का हैंडहेल्ड उच्च परिशुद्धता वाला डिजिटल अल्ट्रासोनिक मोटाई गेज है जिसमें ए/बी स्कैनिंग है। यह पल्स रिफ्लेक्शन के आधार पर अल्ट्रासोनिक मोटाई मापने के सिद्धांत को अपनाता है।यह सामग्री की मोटाई के माप के लिए उपयुक्त है कि एक निरंतर गति से इसमें प्रसार करने के लिए अल्ट्रासोनिक तरंग कर सकते हैं और अपनी पीठ से प्रतिबिंब प्राप्तमाप का संकल्प 0.001 मिमी है और माप सीमा 0.15 मिमी (स्टील) तक पतली है।
यह उत्पाद प्लेटों और प्रसंस्कृत भागों को सटीक रूप से माप सकता है। दूसरी ओर, यह उपयोग के दौरान संक्षारण के बाद उत्पादन उपकरण में पाइप और दबाव वाहिकाओं के पतलेपन की डिग्री की निगरानी कर सकता है।इसका उपयोग पेट्रोलियम में किया जा सकता है।, रासायनिक उद्योग, धातु, जहाज निर्माण, एयरोस्पेस, ऊर्जा और अन्य क्षेत्रों में।
यह उत्पाद निम्नलिखित मानकों के अनुरूप हैः अल्ट्रासोनिक मोटाई गेज के लिए कैलिब्रेशन विनिर्देश (JJF 1126-2004) ।
यह धातुओं (जैसे इस्पात, कास्ट आयरन, एल्यूमीनियम, तांबा, आदि), प्लास्टिक, सिरेमिक, कांच, राल, ग्लास फाइबर और अन्य अच्छे अल्ट्रासोनिक कंडक्टरों की मोटाई को मापने के लिए उपयुक्त है।
अल्ट्रासोनिक मोटाई मापने का सिद्धांत प्रकाश तरंग मापने के समान है। जांच द्वारा उत्सर्जित अल्ट्रासोनिक पल्स मापी गई वस्तु तक पहुंचता है और वस्तु में फैलता है।जब यह सामग्री इंटरफ़ेस तक पहुँचता हैमापी गई सामग्री की मोटाई मापी गई सामग्री में अल्ट्रासोनिक प्रसार के समय को सटीक रूप से मापकर निर्धारित की जाती है।
नोटः कंपनी बिना पूर्व सूचना के तकनीकी संशोधन करने का अधिकार सुरक्षित रखती है।
| पद | टीजी-5700 |
|---|---|
| जांच का प्रकार | एकल क्रिस्टल जांच / डबल क्रिस्टल जांच |
| माप सीमा (45# स्टील) | 0.15mm - 1800mm |
| संकेत स्थिरता | यह सुनिश्चित करने के लिए शून्य क्रॉसिंग और मल्टीपल इको तकनीक को अपनाया गया है कि इको ताकत, सामग्री क्षीणन गुणांक, लाभ और गेट ऊंचाई से मोटाई माप मूल्य प्रभावित न हो,और उच्च माप स्थिरता और विश्वसनीयता है. |
| माप की आवृत्ति | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज |
| संकल्प | 0.1 मिमी,0.01 मिमी,0.001mm(0.01इंच,0.001 इंच,0.0001 इंच) |
| सटीकता | 0.001 मिमी |
| पल्स जनरेटर | नकारात्मक वर्ग तरंग उत्सर्जन को अपनाया जाता है, और पल्स चौड़ाई और वोल्टेज स्वचालित रूप से जांच के साथ मेल खाते हैं। |
| ध्वनि वेग सीमा | 400-19999 मी/सेकंड |
| कैलिब्रेशन ब्लॉक | 4 मिमी (स्टील) |
| स्वतः बंद | कोई 5 मिनट, 10 मिनट, 20 मिनट और मैन्युअल बंद करने का विकल्प चुन सकता है। |
| जांच काइलीब्रेशन | एक बिंदु कैलिब्रेशन, बहु बिंदु कैलिब्रेशन |
| लाभ | स्वचालित लाभ नियंत्रण, मैनुअल लाभ नियंत्रण |
| लाभ सीमा | 0~70dB |
| पता लगाने का मोड | रेडियो आवृत्ति (RF), सकारात्मक आधा तरंग (POS), नकारात्मक आधा तरंग (NEG), पूर्ण तरंग (FULL) |
| माप मोड | (1) एमबी-ईः प्रारंभिक गूंज से पहले निचले गूंज तक के पारगमन समय पर आधारित माप मोड; (2) ई-ईः पैठ कोटिंग माप मोड, मनमाने ढंग से ईएम-एन गूंज वैकल्पिक है; (3) एमई-ईःएकाधिक प्रतिध्वनि माप मोड; (4) THIN: पतली दीवार माप मोड; |
| संख्यात्मक मोड | मोटाई मूल्य मोड, अंतर/कमी दर मोड, अधिकतम/न्यूनतम मूल्य मोड |
| ए-स्कैन मोड | उपलब्ध |
| बी-स्कैन मोड | उपलब्ध |
| युग्मन संकेत | उपलब्ध |
| बैटरी संकेत | उपलब्ध |
| भाषा | अंग्रेज़ी |
| इकाई | मिमी/इंच |
| मेनू संचालन | उपलब्ध |
| सॉफ्टवेयर कार्य | गतिशील गेट सेटिंग, रिक्त सेटिंग (Blank), इको रिक्त सेटिंग (E-Blank), इको फ्रीजिंग, इको ट्रांसलेशन और स्केलिंग |
| भंडारण कार्य | यह एक ही समय में 100,000 मोटाई (100 समूह, प्रत्येक समूह में 1000), 500 समूहों के ए-स्कैन तरंगों और 500 समूहों के बी-स्कैन तरंगों को संग्रहीत कर सकता है। |
| होस्ट प्रोग्राम का उन्नयन | उपलब्ध |
| प्रदर्शन | 3.5 "क्यूवीजीए (320 × 240) रंगीन टीएफटी-एलसीडी स्क्रीन |
| डाटा प्रेषण | यह आरएस-232 सीरियल कम्युनिकेशन और यूएसबी को कंप्यूटर पर डेटा ट्रांसमिट करने के लिए सपोर्ट करता है। |
| कार्य तापमान | -10°C+50°C; विशेष आवश्यकताओं के साथ, यह -20 °C तक पहुंच सकता है; |
| कामकाजी वोल्टेज | चार नंबर 5 एए बैटरी की आवश्यकता होती है। जब शक्ति अपर्याप्त होती है, तो एक कम वोल्टेज संकेत होता है। |
| कुल आयाम | 204 x 100 x 36 (मिमी) |
| कुल वजन | 310 g ((बिना बैटरी के) |
| बैटरी | 4 पीसी एए सूखी बैटरी |

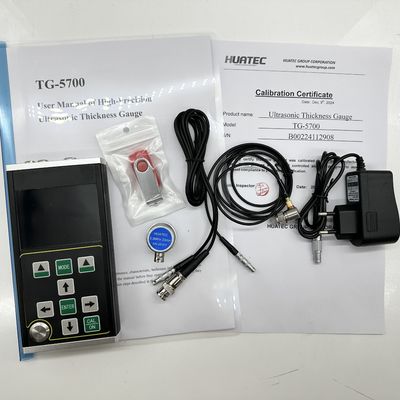

पैकेजिंगः मानक निर्यात पैकेज, कैंटन
| मॉडल | आवृत्ति | आकार | रेंज |
|---|---|---|---|
| TS400 डबल क्रिस्टल जांच | 10Mhz | 5 मिमी | 0.5-50 मिमी |
| TS500 डबल क्रिस्टल जांच | 5Mhz | 5 मिमी | 1.0-65 मिमी |
| TS510 डबल क्रिस्टल जांच | 5Mhz | 10 मिमी | 1.0-500 मिमी |
| DTM15 एकल क्रिस्टल जांच | 15 MHz | 6 मिमी | 0.15-22.5 मिमी |
| DTM7.5 एकल क्रिस्टल जांच | 7.5Mhz | 6 मिमी | 0.5-22.5 मिमी |
| DTM10 एकल क्रिस्टल जांच | 10Mh | 6 मिमी | 0.3-22.5 मिमी |
| DTM5 एकल क्रिस्टल जांच | 5M | 6 मिमी | 1.0-22.5 मिमी |
| BD510 एकल क्रिस्टल जांच | 10Mh | 10 मिमी | 1-1000 मिमी |
| BD212 एकल क्रिस्टल जांच | 2MHz | 12 मिमी | 4-1800 मिमी |
| डबल क्रिस्टल जांच केबल | - | - | - |
| एकल क्रिस्टल जांच केबल | - | - | - |
