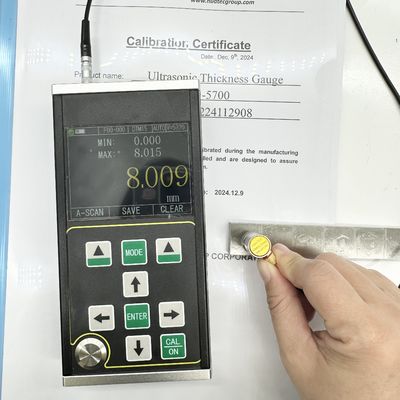

0.001 मिमी सटीकता और ए/बी स्कैनिंग के साथ टीजी-5700 उच्च परिशुद्धता अल्ट्रासोनिक मोटाई गेज

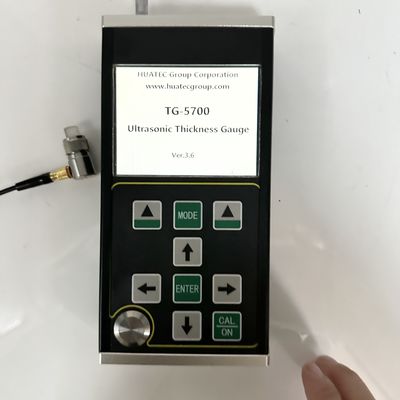

टीजी-5700 एक नई पीढ़ी का हैंडहेल्ड उच्च परिशुद्धता डिजिटल अल्ट्रासोनिक मोटाई गेज है जिसमें ए/बी स्कैनिंग क्षमताएं हैं। अल्ट्रासोनिक मोटाई माप के पल्स प्रतिबिंब सिद्धांत का उपयोग करते हुए, यह उपकरण उन सामग्रियों के लिए डिज़ाइन किया गया है जहां अल्ट्रासोनिक तरंगें स्थिर गति से फैलती हैं और पिछली सतहों से प्रतिबिंबित होती हैं। 0.001 मिमी के माप रिज़ॉल्यूशन और 0.15 मिमी (स्टील) से शुरू होने वाली सीमा के साथ, यह औद्योगिक अनुप्रयोगों के लिए असाधारण परिशुद्धता प्रदान करता है।

यह उपकरण उत्पादन उपकरणों के भीतर पाइपों और दबाव वाहिकाओं में जंग-प्रेरित पतलेपन की निगरानी करते हुए प्लेटों और संसाधित घटकों को सटीक रूप से मापता है। अनुप्रयोगों में पेट्रोलियम, रसायन, धातुकर्म, जहाज निर्माण, एयरोस्पेस और ऊर्जा उद्योग शामिल हैं।

अल्ट्रासोनिक मोटाई गेज (जेजेएफ 1126-2004) के लिए अंशांकन विशिष्टता के अनुरूप।

• ए-स्कैन, बी-स्कैन और संख्यात्मक प्रदर्शन मोड
• अति-पतले भागों (न्यूनतम 0.15 मिमी स्टील) के लिए अद्वितीय "मल्टीपल इको" तकनीक के साथ विस्तृत माप सीमा
• 0.001 मिमी तक रिज़ॉल्यूशन और ±0.002 मिमी के पुनरावृत्ति रिज़ॉल्यूशन के साथ उच्च परिशुद्धता माप
• पेंट की परतों और सतह कोटिंग वाली सामग्रियों के लिए पेनेट्रेटिंग कोटिंग और इको-टू-इको माप
• एकाधिक माप मोड: पारंपरिक वर्कपीस के लिए एमबी-ई, ईई, एमई-ई; पतले भागों के लिए पतला मोड
• संख्यात्मक मोड: पारंपरिक मोटाई, अंतर/कमी दर, और अधिकतम मूल्य
• दोहरे लाभ मोड: स्वचालित और मैन्युअल लाभ नियंत्रण
• ऊर्जा-बचत फ़ंक्शन के साथ मैन्युअल और स्वचालित शटडाउन सेटिंग्स
• 20 मेगाहर्ट्ज उच्च आवृत्ति तक डबल क्रिस्टल और सिंगल क्रिस्टल सहित विभिन्न जांच का समर्थन करता है
• बड़े पैमाने पर भंडारण क्षमता: 100,000 मोटाई मान, 500 ए-स्कैन तरंगरूप, 500 बी-स्कैन तरंगरूप
• 320x240 QVGA रेजोल्यूशन के साथ 3.5 इंच का रंगीन टीएफटी-एलसीडी डिस्प्ले
• एकाधिक अंशांकन विधियाँ: एक-बिंदु, बहु-बिंदु, और मैन्युअल अंशांकन
• मीट्रिक/शाही इकाई रूपांतरण (मिमी/इंच)
• अंग्रेजी भाषा इंटरफ़ेस

धातुओं (स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा), प्लास्टिक, चीनी मिट्टी, कांच, राल, फाइबरग्लास और अन्य अल्ट्रासोनिक कंडक्टरों की मोटाई मापने के लिए उपयुक्त।

अल्ट्रासोनिक मोटाई माप प्रकाश तरंग माप के समान ही संचालित होता है। जांच द्वारा उत्सर्जित अल्ट्रासोनिक पल्स मापी गई वस्तु तक पहुंचती है, सामग्री के माध्यम से फैलती है, सामग्री इंटरफ़ेस से वापस जांच में प्रतिबिंबित होती है। सामग्री की मोटाई सामग्री के माध्यम से अल्ट्रासोनिक प्रसार समय को सटीक रूप से मापकर निर्धारित की जाती है।

नोट: कंपनी बिना किसी पूर्व सूचना के तकनीकी संशोधन करने का अधिकार सुरक्षित रखती है।

• मुख्य इकाई टीजी-5700 - 1 पीसी
• 2.5M Φ20 एकल तत्व ट्रांसड्यूसर (परीक्षण रेंज 4-1800 मिमी) - 1 पीसी
• कपलैंट बोतल - 1 पीसी
• कैरी केस - 1 पीसी
• निर्देश मैनुअल - 1 पीसी
• अंशांकन प्रमाणपत्र - 1 पीसी

विभिन्न आवृत्तियों के साथ विभिन्न जांच, एकल जांच 8 मिमी/10 मिमी/12 मिमी, टीआर अल्ट्रासोनिक मोटाई जांच, स्टेप वेज ब्लॉक और पीसी डेटा सॉफ़्टवेयर।

मानक निर्यात पैकेज, कैंटन। अनुरोध पर कस्टम पैकेजिंग विकल्प उपलब्ध हैं।
