FD-GT-20 लाइटवेट रेल अल्ट्रासोनिक फ़्लॉ डिटेक्टर 10 चैनल ए/बी स्कैन वाईफ़ाई जीपीएस क्लाउड स्टोरेज रेलवे ट्रैक दोष निरीक्षण ट्रॉली
HUATEC FD-GT-20 रेल दोष डिटेक्टर गोवर्ल्ड के पूर्ण-डिजिटल उत्पादों की तीसरी पीढ़ी हैरेलवे के लिए टीएफटी कलर डिस्प्ले और हल्की ट्रॉली का उपयोग किया जाता हैप्रणाली। मंत्रालय द्वारा जारी टीबी/टी 2340-2012 यूटी रेल परीक्षक मानक के अनुसाररेलवे (चीन), यह उपकरण 43 ~ 75 किग्रा/मीटर प्रकार की रेलों का पता लगाने में सक्षम है। यह रेलवे, हाई-स्पीड रेलवे और सबवे पर लागू है।
तकनीकी निर्देश
| चैनल |
10 चैनल: 9 निरीक्षण चैनल और 1 अंशांकन चैनल। |
| जांच प्रकार |
2 - 2.5 मेगाहर्ट्ज के बीच आवृत्तियों के साथ विभिन्न कोण दोहरे तत्व जांच, जिसमें 6 70° जांच, 2 37° जांच, और 1 0° जांच शामिल हैं। |
| गोदाम |
बीएनसी |
| जांच व्यवस्था और पता लगाने का क्षेत्र |
रेल के सभी प्रमुख हिस्सों की क्षति का व्यापक पता लगाना, जिसमें शामिल हैं:
2 70° जांच रेल हेड के बाईं ओर स्कैन करती हैं
2 70° जांच रेल हेड के मध्य भाग को स्कैन करते हैं
2 70° जांच रेल हेड के दाईं ओर स्कैन करते हैं
2 37° जांच रेल कमर को स्कैन करती हैं (पेंच दरारें और अन्य तिरछी दरारें)
1 0° जांच रेल हेड, रेल कमर, रेल बॉटम, स्क्रू होल क्षैतिज दरार को स्कैन करती है
|
| आवृति सीमा |
1.5 मेगाहर्ट्ज ~ 3.0 मेगाहर्ट्ज |
| पाना |
0～80dB |
| अस्वीकार |
बंद, बड़ा |
| डानामिक रेंज |
न्यूनतम अस्वीकृति के साथ 16dB से कम नहीं, अधिकतम अस्वीकृति के साथ 2~6dB |
| पीआरएफ |
प्रति चैनल 400Hz |
| प्रदर्शन मोड |
ए-स्कैनबी-स्कैनए+बी स्कैन |
| सीमा का पता लगाएं |
चयनित रेल प्रकार के अनुसार मैन्युअल रूप से या स्वचालित रूप से समायोजित किया जा सकता है |
| एटेन्यूएटर त्रुटि |
प्रति 12dB ऑपरेटिंग त्रुटि ±1dB से अधिक नहीं होती है |
| लंबवत लाइनरिटी त्रुटि |
≤1% |
| क्षैतिज रैखिकता त्रुटि |
≤15% |
| एम्पलीफायर बैंड |
-3dB 1.5MHz～3.0MHz |
| अवरोधन सीमा |
20 मिमी से बड़ा नहीं |
| माप परिणामों पर दमन अवस्था का प्रभाव |
जब उपकरण का दमन विभिन्न अवस्थाओं में होता है, तो आयाम अंतर 10 dB±2 dB होता है, दो प्रतिध्वनि के बीच अंतर का परिवर्तन ΔM 2 dB से अधिक नहीं होता है। |
| इको ऊंचाई और दोष डिटेक्टर की दोष पहचान (अलार्म) संवेदनशीलता पर ऑपरेटिंग वोल्टेज का प्रभाव |
रेटेड ऑपरेटिंग वोल्टेज रेंज के भीतर, दोष डिटेक्टर की गेट स्थिति और अलार्म स्तर में कोई महत्वपूर्ण परिवर्तन नहीं होना चाहिए, और इको आयाम ΔNd और डिटेक्शन (अलार्म) संवेदनशीलता परिवर्तन ΔSd की भिन्नता 1 डीबी से अधिक नहीं होनी चाहिए। |
| डिजिटल नमूनाकरण त्रुटि |
अधिकतम से न्यूनतम सिग्नल आयाम भिन्नता स्क्रीन की ऊंचाई के ±5% से अधिक नहीं होनी चाहिए |
| डिजिटल दोष डिटेक्टर प्रतिक्रिया समय |
डिजिटल दोष डिटेक्टर का प्रतिक्रिया समय 5ms से अधिक नहीं होना चाहिए। |
|
दूरी का आयाम
विशेषता
|
अनुप्रस्थ तरंग जांच समान एपर्चर और विभिन्न ध्वनि पथों के साथ अनुप्रस्थ छिद्रों का पता लगाती है; 0° जांच विभिन्न ध्वनि पथों के साथ बड़े सपाट तल का पता लगाती है, और परावर्तित तरंग ऊंचाई का अंतर ΔW निम्नलिखित आवश्यकताओं को पूरा करना चाहिए:
0° जांच: ΔW ≤ 12dB 20 मिमी की गहराई से लेकर रेंज आयाम विशेषता वक्र की उच्चतम सीमा तक; ΔW ≤ 8dB दूरी आयाम विशेषता वक्र के उच्चतम बिंदु से 150 मिमी की गहराई तक की सीमा में:
37° जांच: ΔW≤12dB 20 मिमी की गहराई से लेकर रेंज आयाम विशेषता वक्र की उच्चतम सीमा तक; ΔW≤8dB दूरी आयाम विशेषता वक्र के उच्चतम बिंदु से 150 मिमी की गहराई तक की सीमा में;
70° जांच: ΔW ≤ 12 डीबी, पहचान गहराई के अनुरूप 10 मिमी से 70 मिमी तक की सीमा में।
|
| सीनियर |
ओ° जांच: परीक्षण ब्लॉक पर निचली सतह का पता लगाएं, जब तरंग की ऊंचाई 80% तक पहुंच जाती है, तो स्थैतिक संवेदनशीलता मार्जिन 24 डीबी से अधिक या उसके बराबर होता है; सिग्नल-टू-शोर अनुपात 16 डीबी से कम नहीं है।
37° जांच: परीक्षण ब्लॉक पर 37° झुकाव पर पेंच छेद और 3 मिमी ऊपरी दरार का पता लगाएं, दो तरंगों को बराबर बनाएं, जब लहर की ऊंचाई 80% तक पहुंच जाती है, तो स्थैतिक संवेदनशीलता मार्जिन 22dB से अधिक या उसके बराबर होता है; सिग्नल-टू-शोर अनुपात 8dB से कम नहीं।
70° जांच: परीक्षण ब्लॉक पर, द्वितीयक तरंग का उपयोग φ4 मिमी फ्लैट तल छेद का पता लगाने के लिए किया जाता है। जब तरंग की ऊँचाई 80% तक पहुँच जाती है, तो स्थैतिक संवेदनशीलता मार्जिन 20dB से अधिक या उसके बराबर होता है; सिग्नल-टू-शोर अनुपात 10dB से कम नहीं है।
|
| संवेदनशीलता अधिशेष |
0° जांच: परीक्षण ब्लॉक की 110 मिमी निचली सतह का पता लगाएं, जब तरंग 80% जितनी ऊंची हो, संवेदनशीलता मार्जिन 36 डीबी से कम नहीं है
37° जांच और 70° जांच: परीक्षण ब्लॉक पर छेद के माध्यम से Φ3×65 अनुप्रस्थ का पता लगाएं, तरंग 80% जितनी ऊंची होने पर संवेदनशीलता मार्जिन 40dB से कम नहीं है
|
| गतिशील दोष पहचान क्षमता (दोष पहचान क्षमता) |
0°, 37°, 70° रेल-विशिष्ट जांच के साथ, 15° नीचे की दरार को छोड़कर रेल तुलना परीक्षण ब्लॉक पर सभी मैन्युअल दोष पाए जा सकते हैं और संबंधित अलार्म संकेत जारी किए जा सकते हैं। |
| अलार्म गेट समायोजन मोड |
अलार्म गेट की प्रारंभिक स्थिति, चौड़ाई और स्तर को मैन्युअल रूप से समायोजित किया जा सकता है |
| अलार्म मोड |
वास्तविक समय अलार्म (आने वाली तरंग अलार्म और खोने वाली तरंग अलार्म)
स्क्रू होल डबल वेव अलार्म
दो अलार्म में से एक को विलंबित करें
|
| अलार्म संकेत |
ध्वनि और प्रकाश अलार्म मोड, अलार्म वॉल्यूम और आवृत्ति को समायोजित किया जा सकता है। |
| तरंगरूप माप |
गेट में उच्चतम तरंग ध्वनि पथ, क्षैतिज और ऊर्ध्वाधर दूरी को स्वचालित रूप से मापें और प्रदर्शित करें। |
| लाभ वक्र |
उपयोगकर्ता वास्तविक जरूरतों के अनुसार लाभ वक्र (8 अंक) को समायोजित कर सकता है। |
| दोष का पता लगाने का रिकार्ड |
पूर्ण डेटा रिकॉर्ड (50 किमी तक), डेटा निर्यात और प्लेबैक किया जा सकता है |
| ऑपरेशन इनपुट विधि |
टच स्क्रीन इनपुट |
| प्रदर्शन |
रिजोल्यूशन1280×800 |
| टच स्क्रीन |
कैपेसिटिव, उच्च शक्ति, खरोंच-प्रतिरोधी,
लिखावट का समर्थन करें
|
| बंदरगाहों |
यूएसबी 2.0
लैन 100एमबीपीएस
वाईफ़ाई 802.11 ए/बी/जी/एन
ब्लूटूथ बीटी 4.0
|
| शक्ति |
DC 12V (लिथियम बैटरी पैक) |
| काम का समय |
≥8 घंटे |
| पानी की टंकी की क्षमता |
≥20L |
| बी प्रकार छवि प्रदर्शन सटीकता |
ऑर्डिनेट और एब्सिस्सा दोनों 2 मिमी हैं |
| कोड व्हील सटीकता |
2 मिमी |
| दोष का पता लगाने की गति |
अधिकतम 5.0 किमी/घंटा |
| कार्य तापमान |
-15℃～45℃ |
| आयाम |
चालू हालत में वाहन का कुल आयाम लगभग 780 मिमी × 290 मिमी × 1006 मिमी है। |
| वज़न |
फ्रेम लगभग 24 किलो का है; अल्ट्रासोनिक उपकरण लगभग 2.4 किग्रा है; उपकरण की बैटरी 830 ग्राम है; ऑपरेशन टर्मिनल (थ्री-प्रूफ टैबलेट कंप्यूटर) 730 ग्राम है; जांच के 5 समूहों से सुसज्जित ट्रॉली लगभग 1.4 किग्रा है। |
1. FD-GT-20 डिजिटल रेल अल्ट्रासोनिक फ़्लॉ डिटेक्टर का परिचय
FD-GT-20 रेल दोष डिटेक्टर टीएफटी रंग डिस्प्ले और रेलवे प्रणाली के लिए उपयोग की जाने वाली हल्की ट्रॉली के साथ HUATEC समूह के सभी-डिजिटल उत्पादों की तीसरी पीढ़ी है। रेल मंत्रालय (चीन) द्वारा जारी टीबी/टी 2340-2012 यूटी रेल परीक्षक मानक के अनुसार, यह उपकरण 43 ~ 75 किग्रा/मीटर प्रकार की रेल का पता लगाने में सक्षम है। यह हेड, वेब आदि में विभिन्न खामियों को कुशलतापूर्वक पहचानता हैनिकला हुआरेल का, रेलवे, हाई-स्पीड रेलवे और सबवे पर लागू।
उपकरण अल्ट्रासोनिक होस्ट + ऑपरेशन टर्मिनल मोड को अपनाता है और वायरलेस वाईफ़ाई के माध्यम से कनेक्ट होता है। ग्राहक के ऑपरेशन अनुभव में सुधार करते हुए, उपकरण के इंटरनेट प्लस फ़ंक्शन को मानव-मशीन पहचान पृथक्करण, डेटा ऑनलाइन, ऑफ़लाइन रीयल-टाइम स्टोरेज, जीपीएस पोजिशनिंग, डेटा क्लाउड स्टोरेज इत्यादि जैसे विभिन्न कार्यों का एहसास करने के लिए विस्तारित किया जा सकता है और आप ग्राहक की जरूरतों के अनुसार अपने स्वयं के अल्ट्रासोनिक ऑपरेशन टर्मिनल को अनुकूलित कर सकते हैं।
2. विशेषताएं
(1) ट्रॉली फ्रेम कॉम्पैक्ट, टिकाऊ और रखरखाव में आसान है;
(2) बड़ी क्षमता वाली एकीकृत टूलबॉक्स पानी की टंकी;
(3) इंटीग्रल लिफ्टिंग जांच धारक, जांच को हटाना और बदलना आसान है;
(4) छोटे आकार और पोर्टेबल, औद्योगिक तीन-प्रूफ टच पैनल के साथ;
(5) प्रासंगिक मानकों के अनुरूप उत्कृष्ट प्रदर्शन संकेतक;
(6) जीपीएस पोजिशनिंग, डेटा क्लाउड स्टोरेज, स्वचालित वाक् पहचान और अन्य कार्यों का समर्थन करें;
(7) एक कार्यात्मक अनुप्रयोग जो दोष का पता लगाने की आवश्यकताओं को पूरा करता है।

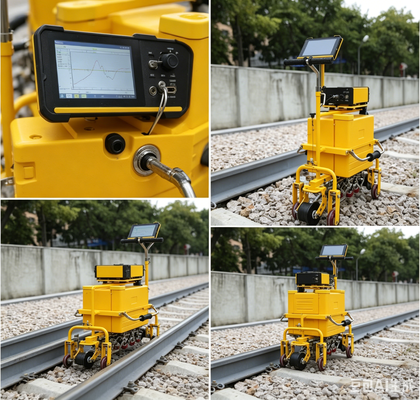

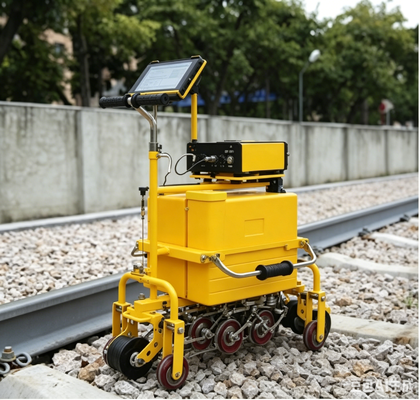

3. ट्रॉली उपस्थिति संरचना
4. उपकरण उपस्थिति संरचना
उपकरण छोटा और पोर्टेबल है, कुल आयाम: 94X222X225 मिमी, शुद्ध वजन लगभग 1.8 किलोग्राम है
5.बड़ी क्षमता वाली एकीकृत टूलबॉक्स पानी की टंकी
पानी से भरी प्लास्टिक की पानी की टंकी 20L की है।
6. एकीकृत जांच धारक
सभी प्रोब कार के निचले हिस्से में बंद हैं, जिन्हें एक ही तरीके से उठाया या हटाया जा सकता है, और प्रोब को अधिक आसानी से हटाया और बदला जा सकता है।
7. औद्योगिक तीन-प्रूफ टैबलेट
औद्योगिक तीन-प्रूफ टच स्क्रीन टैबलेट, डस्टप्रूफ, वॉटरप्रूफ और शॉकप्रूफ।
8. उपकरण-विशिष्ट दोष का पता लगाने वाला एप्लिकेशन सॉफ़्टवेयर
टच पैनल की ऑपरेटिंग विशेषताओं के लिए, विशेष रूप से डिज़ाइन किया गया एप्लिकेशन सॉफ़्टवेयर फ़ंक्शन चयन और पैरामीटर समायोजन को आसान बनाता है।
9.कंप्यूटर दोष का पता लगाने वाला डेटा प्लेबैक सॉफ़्टवेयर
डेटा प्लेबैक गति समायोज्य है, बुद्धिमान प्लेबैक, इवेंट स्क्रीनिंग, सांख्यिकी, डेटा खोज, मुद्रण, निर्यात और अन्य कार्यों का समर्थन करती है।
परिशिष्ट 1. विशेषताएँ एवं विशेषताएँ
- मेज़बान की उपस्थिति कॉम्पैक्ट, मजबूत और हल्की है, औरसंयोजन और पृथक्करण सरल है। अच्छी पर्यावरणीय अनुकूलन क्षमता, कामकाजी वातावरण का तापमान -15 डिग्री सेल्सियस ~ 45 डिग्री सेल्सियस, लगातार काम करने का समय 8 घंटे से कम नहीं है, कंपन-विरोधी और हस्तक्षेप-विरोधी, सुरक्षा ग्रेड IP65।
- होस्ट में कई दोष पता लगाने वाले चैनल हैं (कई जांच को विभिन्न कोणों पर जोड़ा जा सकता है), और अनुक्रमिक समय-साझाकरण चक्र काम करता है।
- 0, 37 और 70 डिग्री जांच को रेल के मुख्य भागों का पूरी तरह से पता लगाने के लिए डिज़ाइन किया गया है।
- होस्ट संरचना "सर्वर + क्लाइंट" के रूप में है। "सर्वर", होस्ट (इनपुट और डिस्प्ले के बिना), एक 1-एन चैनल अल्ट्रासाउंड मॉड्यूल है; "क्लाइंट" नेटवर्क संचार के लिए वायर्ड नेटवर्क LAN (या वायरलेस वाईफ़ाई) कनेक्शन के माध्यम से ऑपरेशन टर्मिनल (इनपुट और डिस्प्ले), होस्ट और क्लाइंट (ऑपरेशन टर्मिनल) है।
- नकारात्मक वर्ग तरंग पल्स उत्तेजना मोड संचारण सर्किट
- एनालॉग फ़िल्टर होस्ट सिग्नल से शोर अनुपात को बढ़ाता है।
- चैनल लाभ "बुनियादी लाभ" + "क्षतिपूर्ति लाभ" का एक संयोजन है।
- डिटेक्शन रेंज, सामग्री ध्वनि वेग और पल्स शिफ्ट स्वचालित रूप से चयनित रेल प्रकार के अनुसार सेट होते हैं।
- पारंपरिक अल्ट्रासोनिक बुनियादी मापदंडों के कार्य मैन्युअल रूप से समायोज्य हैं (पता लगाने की सीमा, सामग्री ध्वनि वेग, जांच शून्य बिंदु, अग्रणी किनारा, कोण, गेट की शुरुआती स्थिति, चौड़ाई और स्तर, आदि)।
- अस्वीकृति समारोह के साथ.
- चैनल पुनरावृत्ति आवृत्ति 400 हर्ट्ज प्रति चैनल पर तय की गई है।
- चैनल प्रूफ़िंग फ़ंक्शन के साथ।
- इसमें A, B और A+B डिस्प्ले फ़ंक्शन हैं।
- ध्वनि और प्रकाश अलार्म फ़ंक्शन के साथ।
- वॉयस प्रॉम्प्ट फ़ंक्शन के साथ।
- कार कार्यान्वयन प्रक्रिया में एक ओवरस्पीड चेतावनी फ़ंक्शन होता है।
- इसमें अलार्म गेट में उच्चतम तरंग के ध्वनि पथ, क्षैतिज और ऊर्ध्वाधर दूरी को स्वचालित रूप से मापने का कार्य है।
- इसमें मार्किंग फ़ंक्शन (चोट, ट्रैक नंबर, कार आगे बढ़ना, पीछे खींचना आदि) है।
- अंतर्निहित क्षतिपूर्ति वक्र फ़ंक्शन, वक्र को संपादित किया जा सकता है (नया, संशोधित, हटाया गया)।
- प्रत्येक चैनल के लिए अलार्म की मात्रा और आवृत्ति को समायोजित किया जा सकता है।
- जांच युग्मन विफलता फ़ंक्शन का पता लगाने के साथ।
- चैनल गेट, तरंगरूप, अलार्म संकेत, जांच दिशा संकेत, जांच कोण संकेत, बी डिस्प्ले चैनल रंग अनुकूलन फ़ंक्शन।
- डिस्प्ले इंटरफ़ेस पृष्ठभूमि रंग अनुकूलन फ़ंक्शन के साथ।
- उपयोगकर्ता अतिरिक्त कार्य पैरामीटर को अनुकूलित कर सकता है।
- दोष का पता लगाने का पूरा रिकॉर्ड फ़ंक्शन
- दोष का पता लगाने वाले डेटा प्रबंधन कार्य (सहेजें, हटाएं, वापस बुलाएं, प्लेबैक, निर्यात करें)।
- होस्ट और ऑपरेशन टर्मिनल सॉफ़्टवेयर को बाहरी USB फ्लैश ड्राइव के माध्यम से अपग्रेड किया जा सकता है।
- टच स्क्रीन ऑपरेशन इनपुट फ़ंक्शन के साथ, बाहरी ब्लूटूथ कीबोर्ड को कनेक्ट किया जा सकता है।
- जीपीएस स्थान सूचना फ़ंक्शन के साथ।
- त्वरित गति प्रदर्शन के साथ.
- माइलेज प्रूफ़िंग फ़ंक्शन के साथ।
- इसमें पंचिंग फंक्शन है.
- तरंगरूप फ़्रीज़ फ़ंक्शन.
- नेटवर्क संचार (ऑपरेटिंग टर्मिनल से जुड़ा)
- अपने कंप्यूटर पर डेटा वापस चलाएं
- उपकरण सॉफ़्टवेयर ऑपरेशन प्रदर्शन फ़ंक्शन के साथ, उपकरण उपयोगकर्ता प्रशिक्षण के लिए उपयोग किया जा सकता है
