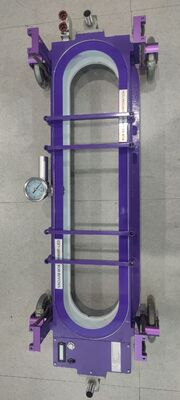

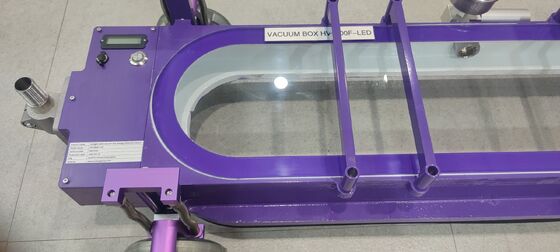

HV1800F-एलईडी पोर्टेबल वैक्यूम कक्ष रिसाव डिटेक्टर सहायक हैंडलर सुरक्षा वाल्व दबाव पोत तेल टैंक वेल्ड निरीक्षण उपकरण

HV1800F-LED पोर्टेबल वैक्यूम चैंबर लीक डिटेक्टर सहायक रेलिंग सुरक्षा वाल्व दबाव पोत तेल टैंक वेल्ड निरीक्षण उपकरण

1.   उत्पाद परिचय

वैक्यूम बॉक्स रिसाव का पता लगाना आमतौर पर इस्तेमाल की जाने वाली विधि है, जैसे टैंक बॉटम वेल्ड और दबाव पोत के वेल्ड रिसाव का पता लगाना। वर्तमान में, बाजार में वैक्यूम बॉक्स का ज्यामितीय आकार लगभग इस प्रकार है: चौड़ाई लगभग 200 मिमी, लंबाई लगभग 600 मिमी, ऊंचाई लगभग 300 मिमी और वजन 5 किलोग्राम से 10 किलोग्राम तक है। उपयोग विधि वैक्यूम बॉक्स को पता लगाने की स्थिति में बकल करना है, इंस्पेक्टर वैक्यूम बॉक्स पर एक निश्चित दबाव लागू करने के लिए नीचे झुकता है ताकि यह सुनिश्चित हो सके कि वैक्यूम बॉक्स के किनारे और परीक्षण की गई वस्तु के बीच की सील बरकरार है, और फिर वैक्यूम पंप बॉक्स के अंदर वैक्यूम करता है, जब बॉक्स में वैक्यूम डिग्री मानक में निर्दिष्ट नकारात्मक दबाव मूल्य तक पहुंच जाती है। आप वैक्यूम बॉक्स की पारदर्शी खिड़की से जांच कर सकते हैं कि ज्ञात स्थिति में रिसाव है या नहीं। पता लगाने के पूरा होने के बाद, बॉक्स के अंदर हवा भरने के लिए इनटेक वाल्व खोलें। बॉक्स में नकारात्मक दबाव शून्य होने के बाद, निरीक्षक पता लगाने के लिए वैक्यूम बॉक्स को अगली पहचान स्थिति में ले जा सकता है।

क्योंकि वैक्यूम बॉक्स के बॉक्स का एक निश्चित वजन होता है, यदि परीक्षण किए गए वेल्ड की संख्या बड़ी है, जैसे कि कुछ हजार मीटर लंबा वेल्ड, तो निरीक्षक हजारों बार बैठेंगे और खड़े रहेंगे, और वैक्यूम बॉक्स को लंबे समय तक हिलाएंगे, निरीक्षक भी बहुत अधिक शारीरिक शक्ति खर्च करेंगे; स्थिति का पता लगाने के पूरा होने के कारण, पता लगाने वाले कर्मियों को झुकना, दबाव डालना, खड़े होना, बार-बार हिलना-डुलना पड़ता है, इसलिए इसमें बहुत समय की देरी होगी, दक्षता बहुत कम है; इसके अलावा, यदि सील तंग नहीं है, तो निरीक्षकों को बहुत प्रयास करना पड़ता है, यहां तक ​​कि वैक्यूम बॉक्स पर दबाव डालने के लिए घुटने टेकने पड़ते हैं, और कभी-कभी पुराने कपड़े या पानी और अन्य वस्तुओं से सने पुराने कपड़े का उपयोग करते हैं, सीलिंग सुनिश्चित करने के लिए बॉक्स को चारों ओर से घेर दिया जाता है, जो समय लेने वाली और श्रम-गहन भी है।

बड़े फ़िलेट वेल्ड के रिसाव का पता लगाना अधिक कठिन है। वैक्यूम बॉक्स और टैंक की दीवार और टैंक के तल के बीच एक अच्छी सील सुनिश्चित करने के लिए, निरीक्षक को वैक्यूम बॉक्स पर ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं में एक बड़ा बल लगाना चाहिए। हालाँकि, चूँकि निरीक्षक एक ऊँची दीवार के सामने है और पता लगाने की स्थिति बहुत निचले कोने में होती है, इसलिए निरीक्षक इस स्थिति में वैक्यूम बॉक्स को पकड़ता या पकड़ता नहीं है। यह उन्हें बहुत मजबूत बनाता है, इसलिए कक्ष के किनारों को सील करने में बहुत समय और प्रयास बर्बाद होता है।

उपरोक्त समस्याओं को हल करने के लिए, हमारी कंपनी ने दो प्रकार के वेल्डिंग सीम लीकेज डिटेक्शन बॉक्स विकसित किए हैं, जो टैंक बॉटम के वेल्डिंग सीम लीकेज डिटेक्शन को अधिक आसान और कुशल बनाते हैं।

2. तकनीकी मापदण्ड

2. सीधे वेल्डेड वैक्यूम बॉक्स के लक्षण

1) नीचे एक चलने वाले पहिये के साथ स्थापित किया गया है, और स्प्रिंग चलने वाले पहिये के ऊपर है। जब वैक्यूम को पंप नहीं किया जाता है, तो वैक्यूम बॉक्स के नीचे सीलिंग स्पंज को जमीन से लगभग 10 मिमी ऊंचा होना सुनिश्चित किया जाता है। निरीक्षण कर्मी आसानी से वैक्यूम बॉक्स को ऊपर उठाने और नीचे झुकने के बिना चलने के लिए धक्का दे सकते हैं, और पैरों से सीधे झुकने के लिए ऑपरेशन सुविधाजनक और त्वरित है।

2) रिसाव का पता लगाने में, निरीक्षक वैक्यूम बॉक्स पर खड़ा होता है, और सीलिंग के उद्देश्य को प्राप्त करने के लिए सीलिंग स्पंज को विकृत करने के लिए निरीक्षक के स्वयं के गुरुत्वाकर्षण पर निर्भर करता है। सीलिंग की गति तेज़ है और दक्षता अधिक है, और एक बिंदु पर रिसाव का पता लगाने में केवल 20 सेकंड लगते हैं

3) वैक्यूम बॉक्स एक सहायक रॉड से सुसज्जित है, जिसका उपयोग वैक्यूम बॉक्स को चलने के लिए धक्का देने के लिए किया जा सकता है; यह निरीक्षण कर्मियों के लिए आर्मरेस्ट भी है जब वे निरीक्षण कर्मियों की सुरक्षा सुनिश्चित करने के लिए वैक्यूम बॉक्स पर खड़े होते हैं; आर्मरेस्ट भी एक वायु सेवन वाल्व से सुसज्जित है, और पता लगाने वाले कर्मचारी कमर को फड़फड़ाने की आवश्यकता के बिना वास्तविक वैक्यूम बॉक्स के दबाव राहत कार्य को पूरा कर सकते हैं।

4) बॉक्स पर वैक्यूम गेज और सुरक्षा वाल्व स्थापित हैं। जब वैक्यूम निर्धारित मूल्य तक पहुंच जाता है, तो सुरक्षा वाल्व वैक्यूम बॉक्स में वैक्यूम को निर्धारित स्थिर मूल्य पर रखने के लिए कूद जाएगा, ताकि वैक्यूम पंप को बार-बार बंद करने की आवश्यकता न हो, समय की बचत होगी और निरीक्षण की गति तेज हो जाएगी।

5) वैक्यूम बॉक्स का उपयोग करके, डिटेक्टर रिसाव का पता लगाने का काम केवल सीधी स्थिति में ही पूरा कर सकता है, जिससे डिटेक्टर की श्रम तीव्रता, विशेष रूप से कमर की श्रम तीव्रता बहुत कम हो जाती है।

3. फ़िलेट वेल्ड वैक्यूम बॉक्स के लक्षण

1) साइड एक वॉकिंग व्हील से सुसज्जित है, जो चलने के लिए वैक्यूम बॉक्स को धक्का दे सकता है; एज चिपकने वाला सीलिंग स्पंज, गाइड रेल के दोनों किनारों पर लगाया गया है, गाइड रेल के प्रत्येक तरफ एक माइक्रो पुश रॉड मोटर (19 किलो का एकल मोटर थ्रस्ट) और एक इलेक्ट्रोमैग्नेट (80 किलो का एकल सक्शन) लगाया गया है।

2) ऊर्जावान होने पर, इसे बल लगाने के लिए एक निश्चित बिंदु के रूप में टैंक की दीवार पर अधिशोषित किया जाता है, जो टैंक की दीवार पर पुशरोड मोटर के एक छोर को ठीक करने के बराबर है। निरीक्षण के दौरान, पुश रॉड मोटर वैक्यूम बॉक्स को टैंक की दीवार की ओर ले जाने के लिए धक्का देगी, इस प्रकार वैक्यूम बॉक्स की सील सुनिश्चित करने के लिए सीलिंग स्पंज को संपीड़ित करेगी।

3) शून्य बॉक्स का उपयोग करते हुए, सीलिंग गति तेज है, दक्षता अधिक है, और एक बिंदु के रिसाव का पता लगाने में केवल 20 सेकंड लगते हैं

4) सीधे वेल्ड वैक्यूम बॉक्स के समान, सहायक रॉड को वायु सेवन वाल्व के साथ स्थापित किया जाता है, इलेक्ट्रोमैग्नेट और पुश रॉड मोटर नियंत्रण स्विच के अलावा, बॉक्स को वैक्यूम मीटर और सुरक्षा वाल्व के साथ स्थापित किया जाता है, जब वैक्यूम डिग्री निर्धारित मूल्य तक पहुंच जाती है, तो सुरक्षा वाल्व शुरू हो जाता है, ताकि वैक्यूम बॉक्स में वैक्यूम डिग्री निर्धारित स्थिर मूल्य पर बनी रहे, ताकि वैक्यूम पंप को बार-बार बंद करने की आवश्यकता न हो, समय की बचत हो और निरीक्षण की गति तेज हो।

3. तकनीकी पैरामीटर आवश्यकताएँ:

3.1 वैक्यूम बॉक्सएचवी1800एफ-एलईडीलैप और बट वेल्ड के परीक्षण के लिए

3.1.1 वैक्यूम डिग्री: 60kPa से कम नहीं;

3.1.2 वेल्ड डिटेक्शन लंबाई: 800 मिमी से कम नहीं;

3.1.3 वेल्ड के प्रकारों की जाँच करें: टैंक के तल पर लैप और बट वेल्ड;

3.1.4 टैंक व्यास आवश्यकताएँ: टैंकों के सभी व्यासों पर लागू किया जा सकता है;

★3.1.5 ऑपरेशन मोड: निरीक्षण कर्मी पूरे ऑपरेशन को खड़े होकर पूरा कर सकते हैं;

★3.1.6 प्रकाश व्यवस्था: वैक्यूम बॉक्स में एलईडी प्रकाश व्यवस्था;

3.1.7 प्रकाश व्यवस्था बिजली की आपूर्ति: अंतर्निहित 3Wh लिथियम बैटरी, बिजली आपूर्ति का समय 16 घंटे से कम नहीं है;

★3.1.8 गतिशील पहिया: वैक्यूम बॉक्स 4 गतिशील पहियों के साथ आता है, स्प्रिंग के साथ 4 गतिशील पहियों को उठाया जा सकता है, वैक्यूम बॉक्स को चलने के लिए धक्का दे सकता है;

★3.1.9 सहायक रॉड: दबाव राहत वाल्व सहायक रॉड पर स्थापित किया गया है, और पता लगाने वाले कर्मचारी सामान्य रूप से खड़े होने पर दबाव राहत वाल्व को स्विच कर सकते हैं।

★3.1.10 एज सीलिंग सामग्री, उच्च घनत्व स्पंज

3.3 वैक्यूम पंप

3.3.1 वोल्टेज: 220V 50/60Hz;

3.3.2 डिज़ाइन दबाव: 92kPa;

3.3.3 पंप का प्रकार: पंखे के साथ इलेक्ट्रिक वैक्यूम पंप;

3.3.4 प्रवाह दर: 200एल/मिनट;

3.3.5 वजन: 10.5 किग्रा से अधिक नहीं;

3.3.6 पावर: 450W से अधिक नहीं।

3.3.7 मशीन का शोर:≤58db

4. कॉन्फ़िगरेशन आवश्यकताएँ

4.1 वैक्यूम पंप: 1 पीसी

4.2 लैप और बट वेल्ड वैक्यूम बॉक्स: 1 सेट

4.3 फ़िलेट वेल्ड बॉक्स: 1 सेट

4.4 शीतल वायु पाइप: 1 सेट

4.5 वैक्यूम पंप बिजली आपूर्ति बैटरी: 1 पीसी

4.6 मैनुअल: 1 प्रति;

4.7 शिपिंग बॉक्स: 3 पीसी

वैकल्पिक रोबोट:

रिमोट से नियंत्रित रोबोट

1 ड्राइव मोटर: 2X200W स्थायी चुंबक सिंक्रोनस सर्विस मोटर;

2 मोटर ब्रेकिंग, मोटर पार्किंग;

3 सुरक्षा ग्रेड IP44;

4 रिमोट कंट्रोल दूरी: 100 मीटर;

5 संचालन गति: 0-5 किमी/घंटा;

6 लिथियम बैटरी बिजली की आपूर्ति, 3-4 घंटे;

7 रेंज (खाली भार): 20 किलोमीटर
