उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर | डिलीवरी का समय: | 4 ~ 5 महीने |
|---|---|---|---|
| पैकिंग के बाद सकल वजन: | 4000 किग्रा | आकार: | 6000（L）*2000（W）*2400（H）mm |
| इलेक्ट्रोड रिक्ति: | 0~4000मिमी (समायोज्य) | कुंडल आंतरिक व्यास: | 15,000 मिमी |
| प्रमुखता देना: | फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर,एसी 15000ए दोष डिटेक्टर,दो चुंबकीय कॉइल्स एनडीटी उपकरण |
||

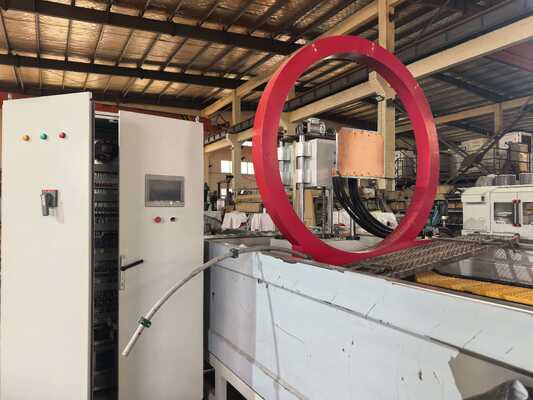

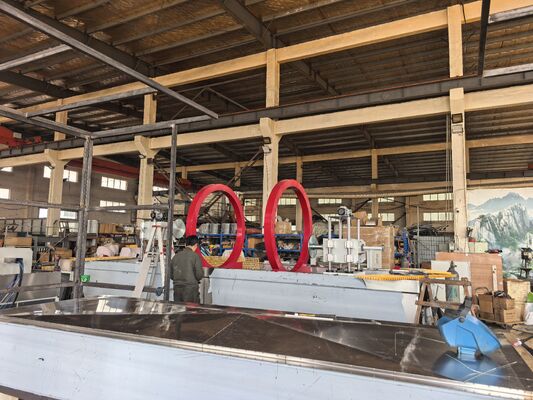

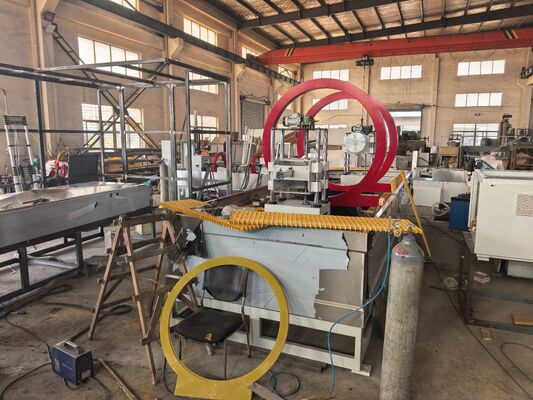

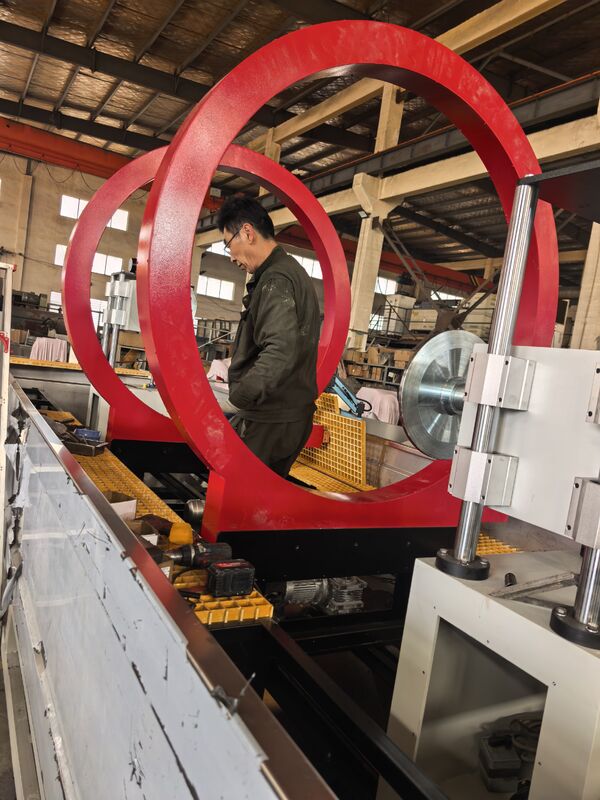

फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर एसी 15000ए दो चुंबकीय कुंडलियाँ
I. कार्य सिद्धांत
चुंबकीय कण निरीक्षण वर्कपीस के दोष स्थल पर रिसाव चुंबकीय क्षेत्र और चुंबकीय कणों के बीच बातचीत का उपयोग करता है। यह स्टील उत्पादों की सतह और निकट-सतह दोषों (जैसे दरारें, स्लैग समावेशन, हेयरलाइन स्ट्रीक्स इत्यादि) और स्टील की चुंबकीय पारगम्यता के बीच चुंबकीय पारगम्यता में अंतर का लाभ उठाता है। चुम्बकीकरण के बाद, इन सामग्रियों के असंतुलित हिस्सों पर चुंबकीय क्षेत्र विकृत हो जाएगा, जिसके परिणामस्वरूप आंशिक चुंबकीय प्रवाह रिसाव और रिसाव चुंबकीय क्षेत्र की उत्पत्ति होगी। इस विशेषता का लाभ उठाकर कि दोष स्थल पर रिसाव चुंबकीय क्षेत्र चुंबकीय कणों को सोख सकता है, यह दोष स्थल पर चुंबकीय पाउडर संचय बनाने के लिए चुंबकीय पाउडर को आकर्षित करता है - चुंबकीय निशान। उपयुक्त प्रकाश व्यवस्था की स्थिति में, दोष का स्थान और आकार सामने आ जाता है।
द्वितीय. निष्पादन मानक
चुंबकीय कण दोष डिटेक्टर: जीबी/टी8290-2011
चुंबकीय कण परीक्षण के लिए अवलोकन की स्थिति: जीबी/टी 5097-2020/ आईएसओ 3059:2012
परीक्षण और सामग्री के लिए अमेरिकन सोसायटी: चुंबकीय कण परीक्षण विधि एएसटीएम E1444-01
यूरोपीय संघ, अंतर्राष्ट्रीय मानक: DIN EN ISO 9934-2-2003
तृतीय. तकनीकी मापदंड
| डिटेक्शन रेंज: भाग (1), व्यास | ≤2500 मिमी; भाग (2), लंबाई≤4 मीटर |
| इलेक्ट्रोड रिक्ति | 0~4000मिमी (समायोज्य) |
| कुंडल भीतरी व्यास | 15,000 मिमी |
| परिधीय धारा | AC 0~15000A RMS (पावर-ऑफ़ चरण नियंत्रक के साथ) |
| अनुदैर्ध्य चुंबकीय क्षमता | AC 0~18000AT RMS (पावर-ऑफ़ चरण नियंत्रक के साथ) |
| वोल्टेज | डीसी 35वी |
| चुम्बकत्व का समय | 0~5एस |
| चुम्बकत्व के तरीके | परिधीय चुम्बकत्व, अनुदैर्ध्य चुम्बकत्व, और संयुक्त चुम्बकत्व |
| क्लैंपिंग विधि | वायवीय क्लैंपिंग |
| विमुद्रीकरण प्रभाव | अवशिष्ट चुंबकत्व 0.5mT से कम |
| दोष का पता लगाने की संवेदनशीलता | A1 मानक परीक्षण टुकड़ा (15/50) स्पष्ट रूप से प्रदर्शित होता है |
| पराबैंगनी तीव्रता | वर्कपीस की सतह से पराबैंगनी बल्ब तक 380 मिमी की दूरी पर तीव्रता 4000uw/cm2 से कम नहीं है |
| वायुदाब | 0.4~0.8MPa |
| क्लैंपिंग स्ट्रोक | 0~50मिमी |
| इलेक्ट्रोड रिक्ति | 4 मीटर |
| बिजली की आपूर्ति | तीन-चरण पांच-तार एसी 380V 50Hz |
| समग्र आयाम | 6800 (एल) ×2500 (डब्ल्यू) ×4000 (एच) (मिमी) |
| वज़न | लगभग 5,000 कि.ग्रा |
वी. निरीक्षण प्रक्रिया
भाग ---- पहला): उत्थापन और लोडिंग - इलेक्ट्रोड क्लैम्पिंग - चुंबकीय निलंबन का छिड़काव - चुंबकीयकरण - अवलोकन - भाग को 90 डिग्री तक घुमाना, दूसरा निरीक्षण - विचुंबकीकरण - अनलोडिंग
भाग(2): उत्थापन और लोडिंग - इलेक्ट्रोड क्लैम्पिंग - चुंबकीय निलंबन का छिड़काव - चुंबकीयकरण - अवलोकन - विचुंबकीकरण - अनलोडिंग
