एमआरटी परीक्षण चुंबकीय रस्सी इस्पात तार रस्सी विघटनकर्ता एचआरडी-100 पहनने दोष का पता लगाने उपकरण

एमआरटी चुंबकीय रस्सी परीक्षण स्टील तार रस्सी दोषएचआरडी-100और पहनें दोष का पता लगाने डिवाइस

1विनिर्देश

मानकः GB/T21837-2008, ASTM E1571-2001 (फायरमैग्नेटिक स्टील के तार रस्सी की विद्युत चुम्बकीय जांच के लिए मानक विनिर्देश), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

पता लगाने की सीमाःΦ1.5~300 मिमी (विभिन्न सेंसर चुनें)
सेंसर और तार रस्सी के बीच सापेक्ष वेगः00.06.0 m/s सर्वश्रेष्ठ विकल्पः0.3 ∙1.5 मी/सेकंड
गाइड आस्तीन और तार रस्सी के बीच अधिकतम अंतरः 2 ¢ 6 मिमी,अनुमत अंतरः 0 ¢ 15 मिमी

आउटपुट फ़ाइल प्रकारः वर्ड फ़ाइलें आउटपुट

अलार्मः ध्वनि और प्रकाश अलार्म
टूटी तार रस्सी का स्थान पता लगाएँ
गुणात्मक न्याय की सटीकताः 99.99%
मात्रात्मक आकलन
संवेदनशीलता की दोहराने की त्रुटिः ±0.055%
प्रदर्शन त्रुटिः ±0.2%
स्थान का पता लगाने की त्रुटि, ((L): ±0.2%
पावरः5V कंप्यूटर पावर सप्लाई
सेंसर का वजनः < 10 किलोग्राम (नियमित सेंसर)

पर्यावरण तापमान -10°C~40°C

वायु दबावः86~106Kpa

सापेक्ष आर्द्रताः ≤85%

तार रस्सी कंप्यूटर डिटेक्टर की खिड़कियों प्रणाली जीबी प्रणाली नवीनीकरण उत्पाद है जो DOS सॉफ्टवेयर सिद्धांत और वास्तविक समय प्रदर्शन अलार्म मार्गदर्शन विचारधारा के आधार पर विजुअल बेसिक6 का उपयोग करता है।0 प्रोग्रामिंग भाषा का आधार, बनने के लिए संकलन जारी रखता है।

यह प्रणाली हार्डवेयर भाग घरेलू और विदेशी उन्नत चुंबकीय सेंसर का उपयोग करता है और स्वतंत्र अनुसंधान और विकास नमूनाकरण मॉड्यूल RS232 (या USB) मुख्य लाइन ड्राइविंग के माध्यम से, एकीकृत करता है,कंप्यूटर में सीधे डेटा भंडारण.

यह सिस्टम सॉफ्टवेयर भाग वेवलेट परिवर्तन विश्लेषण के आधार पर है, विजुअल बेसिक 6.0 प्रोग्रामिंग भाषा के आधार का उपयोग करते हुए, संकलन को आगे बढ़ाते हैं।डेटा अधिग्रहण और नियंत्रण जैसे कार्यों को पूरा करें, डेटा विश्लेषण, डेटा प्रदर्शन, डेटा भंडारण और इतने पर।गतिशील अवलोकन डेटा संकेत और इसके परिवर्तन की स्थिति, और वास्तविक समय प्रदर्शन प्राप्त परिणाम और अलार्म भेजता है; सॉफ्टवेयर स्वचालित मूल्यांकन समारोह बढ़ाया;बढ़े हुए क्रॉस सेक्शन और कुल अनुभागीय क्षेत्रफल प्रतिशत पर प्रदर्शित आंशिक दोष मेंसॉफ्टवेयर और विंडोज पूरी तरह से संगत हैं, उपयोगकर्ता के जड़ता संचालन के अनुरूप हैं, वर्ड फ़ाइलों का उपयोग उत्पादन परीक्षा रिपोर्ट के रूप में करता है।

यह सिस्टम सॉफ्टवेयर तार रस्सी कंप्यूटर डिटेक्टर DOS सॉफ्टवेयर नमूनाकरण डेटा प्रारूप संगत हो सकता है, और विश्लेषण प्रसंस्करण कर सकते हैं।

विंडो प्रणाली ने एक स्वतंत्र संचालन प्रक्रिया और सुरक्षित परीक्षा प्रणाली को अपनाया, जो हर प्रकार के आधुनिक कंप्यूटर के लिए सुविधाजनक हो सकती है,और परीक्षा प्रक्रिया की एक श्रृंखला को पूरा करता है.

2. प्रणाली विनियमन

3. सेंसर का परिचय

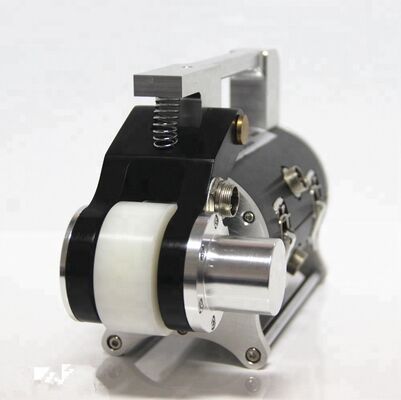

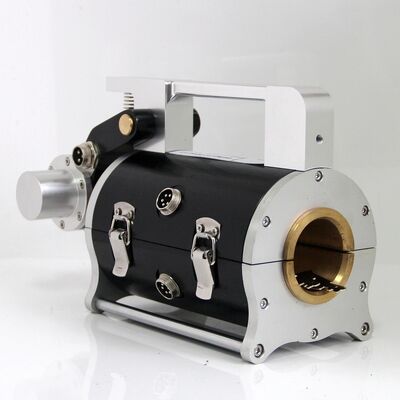

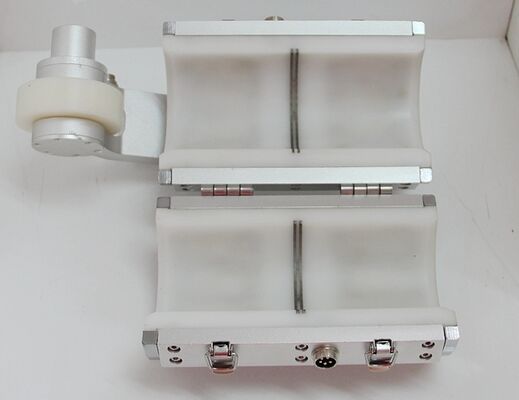

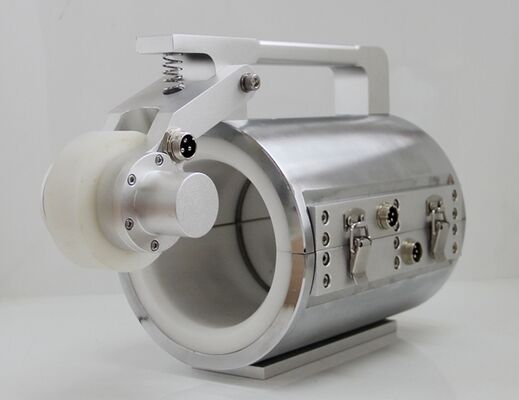

चुंबकीय सेंसर: सेंसर में विस्थापन लोकेटर (लीडिंग व्हील, एन्कोडर), चुंबकीयकरण स्थापना और नमूनाकरण संगठन शामिल हैं।तार रस्सी और यह सापेक्ष आंदोलन है, तो यह संकेत इकट्ठा कर सकते हैं.

विस्थापन लोकेटर: लीडिंग व्हील ने एक सर्कल घुमाया, फोटोइलेक्ट्रिक एन्कोडर ने समान स्थान नमूनाकरण का एहसास करते हुए नमूनाकरण निर्देश पल्स भेजा।

चुंबकीयकरण स्थापनाः जब तार रस्सी और यह सापेक्ष आंदोलन है, तार रस्सी अक्षीय चुंबकीयकरण को पूरा करता है।

नमूनाकरण संगठनः जब तार रस्सी और सेंसर में सापेक्ष गति होती है,हॉल तत्व नमूना लेने के चैनल सिमुलेशन वोल्टेज संकेत में तार रस्सी चुंबकीय प्रवाह रिसाव परिवर्तन की स्थिति में बदल जाएगा.

4HUATEC वास्तविक समय अलार्म उपकरण

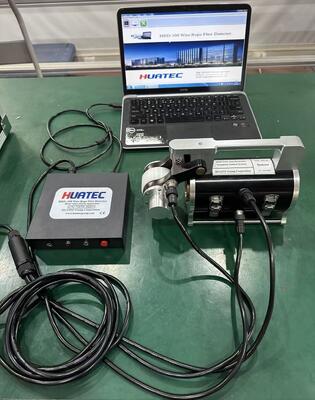

HUATEC वास्तविक समय अलार्म उपकरण एक पोर्टेबल बहुउद्देश्यीय डेटा अधिग्रहण है, RS232 ट्रांसमिशन लाइन के माध्यम से परिवर्तित डेटा सिग्नल को कंप्यूटर पर भेजने और सहेजने के लिए,कंप्यूटर सीपीयू का उपयोग करें ऑन-लाइन और वास्तविक समय प्रसंस्करण विश्लेषण, समकक्ष सीमा मान के अनुसार जो पूर्व निर्धारित किया जाएगा वास्तविक समय अलार्म भेजता है। एक समूह सेंसर शक्ति आपूर्ति लिथियम बैटरी समूह देने के लिए, 5V उत्पादन है।वहाँ एक अतिरिक्त चार्ज बंदरगाह चार्ज और बिजली स्विच की आपूर्ति करने के लिए संभव है.

5सॉफ्टवेयर का परिचय

चित्र 3 मुख्य कार्य आइटम

6सेंसर विकल्प
