उत्पाद विवरण:
|
| माप श्रेणी: | 1.5-240.0मिमी | लाभ प्राप्त हो रहा है: | ≤ 100dB |
|---|---|---|---|
| पता लगाने योग्य वर्कपीस सामग्री: | कार्बन स्टील, कास्ट स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, तांबा, एल्यूमीनियम, टाइटेनियम और अन्य | न्यूनतम व्यास (वक्रता): | 8 मिमी |
| ध्वनि तरंग का प्रकार: | अपरूपण लहर | जांच का अधिकतम झुकाव कोण: | 25° |
| मेजबान भंडारण तापमान सीमा: | 0~+40℃ | ||
| प्रमुखता देना: | पोर्टेबल EMAT मोटाई मीटर,विद्युत चुम्बकीय अल्ट्रासोनिक परीक्षक,स्थायी चुंबक मोटाई गेज |
||

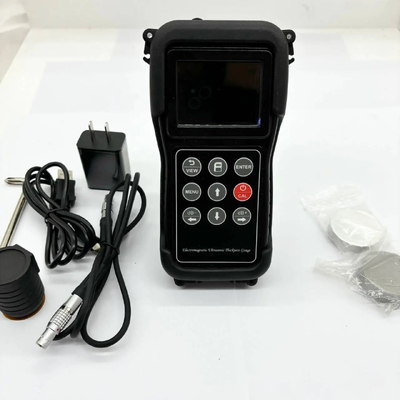

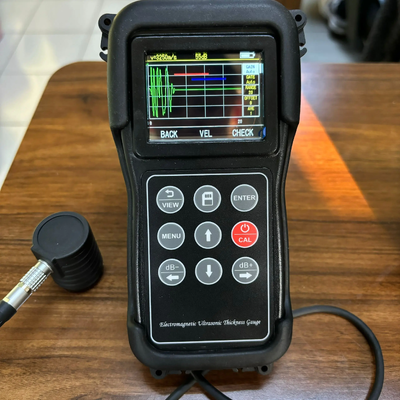

टीजी-14एस पोर्टेबल ईएमएटी मोटाई मीटर 1.5~240 मिमी रेंज स्थायी चुंबक विद्युत चुम्बकीय अल्ट्रासोनिक परीक्षक
टीजी-14एस विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज एक अल्ट्रा छोटा, गैर-संपर्क मोटाई मापने वाला उपकरण है जिसमें ध्वनिक युग्मन एजेंट नहीं है।यह धातु या चुंबकीय प्रवाहकीय सामग्री की मोटाई को माप सकता हैउपकरण की निम्नलिखित विशेषताएं हैंः
■ ले जाने में आसान
■ काम के टुकड़े की सतह के लिए आवश्यकताएं उच्च नहीं हैं, और मोटी सतह को चमकाने की आवश्यकता नहीं है, जो गैर-संपर्क माप को महसूस कर सकती है
■ यह कोटिंग के प्रति असंवेदनशील है और कोटेड वर्कपीस या जंगग्रस्त धातु पाइप की मोटाई मापने में सक्षम है।
■ ध्वनिक युग्मन एजेंट के बिना, यह उच्च तापमान वाले वर्कपीस के मोटाई माप को महसूस कर सकता है
तकनीकी विनिर्देश
| पता लगाने योग्य वर्कपीस सामग्री |
कार्बन स्टील, कास्ट स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील, तांबा, एल्यूमीनियम, टाइटेनियम और अन्य कंडक्टर सामग्री |
| माप सीमा |
1.5-240.0 मिमी मापने की सीमा का अधिकतम मान मापी जाने वाली सामग्री के गुणों, ध्वनि शमन गुणांक, सतह की स्थिति और अन्य कारकों से प्रभावित होता है |
| त्रुटि सीमा |
जब workpiece की मोटाई 10mm से कम है, त्रुटि 0.05mm है; जब मोटाई 10mm से अधिक है, त्रुटि + (0.01 + एच / 200) मिमी है (एच workpiece की मोटाई है) |
| लाभ प्राप्त करना | ≤ 100dB |
| सामान्य तापमान जांच |
≤ 80 °C, 4MHz, मुख्य रूप से 3 मिमी के अधिकतम उठाने योग्य रिक्त स्थान के साथ, कम कार्बन स्टील, एल्यूमीनियम आदि जैसे ठीक अनाज वाली सामग्रियों का पता लगाने के लिए उपयोग किया जाता है |
| उच्च तापमान जांच | ≤ 800 °C, 4MHz, मुख्य रूप से कम कार्बन वाले स्टील जैसे फेरोमैग्नेटिक ठीक अनाज वाली सामग्री को मापने के लिए उपयोग किया जाता है, जिसमें अधिकतम 2 मिमी की लिफ्टेबल क्लीयरेंस होती है |
| उठाने का प्रभाव |
(वास्तविक लिफ्ट-ऑफ दूरी सामग्री गुणों और डिग्री से संबंधित है), जंग रोधी फिल्म, नमक जमा या किसी अन्य इन्सुलेट कोटिंग (तेल, वार्निश, चीनी मिट्टी, प्लास्टिक, आदि)) का उपयोग परिचालन मंजूरी के रूप में किया जा सकता है। |
| न्यूनतम व्यास (वक्रता)काम के टुकड़े का | 8 मिमी |
| जांच का अधिकतम झुकाव कोण | 25° |
| जांच क्षेत्र उत्तेजना विधि | स्थायीचुंबक |
| ध्वनि तरंग का प्रकार | कतरनी तरंग |
| विद्युत आपूर्ति | लिथियम बैटरी में निर्मित, कार्य समय 2.5 घंटे से कम नहीं |
| मेजबान के सामान्य कार्य तापमान सीमा | -10~+50°C |
| मेजबान भंडारण तापमान सीमा | 0~+40°C |
| मेजबान वजन | 250 ग्राम (सामान्य तापमान जांच के साथ) |
| मेजबान के आयाम | लंबाई 151mm x चौड़ाई 76mm x मोटाई 37mm |
सामान्य विशेषताएं:
a) उपकरण विद्युत चुम्बकीय अल्ट्रासोनिक के सिद्धांत को अपनाता है, और पता लगाने की प्रक्रिया के दौरान काम के टुकड़े की सतह को पीसने की कोई आवश्यकता नहीं है, और कोई युग्मन एजेंट की आवश्यकता नहीं है
b) विन्यास योग्य जांच प्रकारः सामान्य तापमान जांच (≤80°C, अल्पकालिक माप), उच्च तापमान जांच (≤800°C, अल्पकालिक माप)
