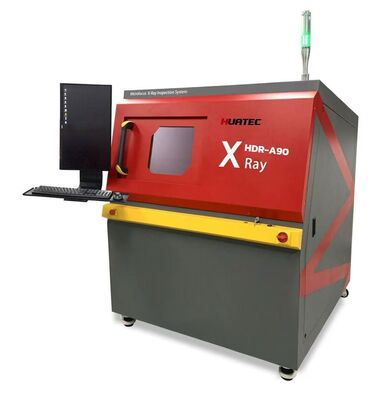

एचडीआर-ए90 माइक्रो-फोकस एक्स-रे निरीक्षण प्रणाली 90kV औद्योगिक एनडीटी दोष डिटेक्टर

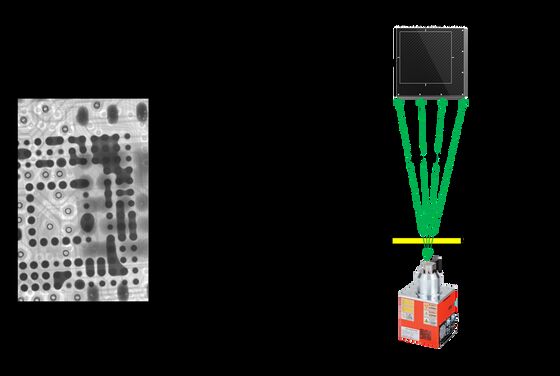

एक्स-रे स्रोत

प्रकार

बंद, माइक्रोफोकस

अधिकतम ट्यूब वोल्टेज

90kV

ट्यूब का अधिकतम प्रवाह

200μA

फोकल स्पॉट का आकार

5μm

कार्य

ऑटो प्रीहीट

फ्लैट पैनल डिटेक्टर

प्रभावी क्षेत्र

130 मिमी*130 मिमी

पिक्सेल आकार

85 μm

संकल्प

1536*1536

फ्रेम दर

20fps

झुकाव कोण

60°

तालिका

आकार

530 मिमी*530 मिमी

पता लगाने योग्य क्षेत्र

500 मिमी*500 मिमी

अधिकतम भार

10 किलो

उपकरण

आवर्धन

ज्यामिति 200X

प्रणाली 1500X

निरीक्षण की गति

अधिकतम 3.0s/बिंदु

आयाम

1360mm (L) * 1365mm (W) * 1730mm (H)

वजन

1200 किलोग्राम

विद्युत आपूर्ति

AC110-220V 50/60HZ

अधिकतम शक्ति

1500W

औद्योगिक पीसी

I5 सीपीयू, 8 जीबी रैम, 500 जीबी एसएसडी

प्रदर्शनकर्ता

24 एचडीएमआई एलसीडी

सुरक्षा

विकिरण रिसाव

कोई रिसाव नहीं, अंतर्राष्ट्रीय मानकः ≤1μSv/h

लीड ग्लास अवलोकन खिड़की

पारदर्शी लीड ग्लास खिड़की आंतरिक स्थिति का निरीक्षण करने के लिए विकिरण की सुरक्षा करती है।

खिड़की और पीछे के दरवाजे सुरक्षा इंटरलॉक

उपयोगकर्ता खिड़की या पीछे के दरवाजे को खोलने के बाद, एक्स-रे ट्यूब तुरंत बंद हो जाएगी। जब खिड़की या पीछे का दरवाजा खुला है, तो उपयोगकर्ता एक्स-रे चालू नहीं कर सकते हैं।

विद्युत चुम्बकीय सुरक्षा स्विच

एक बार एक्स-रे चालू हो जाने के बाद, उपयोगकर्ता अवलोकन खिड़की नहीं खोल सकते।

आपातकालीन रोक

ऑपरेशन स्थिति के बगल में, बंद करने के लिए दबाएं

ट्यूब सुरक्षा

यदि आप एक्स-रे ट्यूब को बंद नहीं करते हैं तो उपयोगकर्ता सॉफ्टवेयर को नहीं छोड़ सकता है।

फंक्शन मॉड्यूल

ऑपरेशन

कीबोर्ड और माउस सभी कार्यों को पूरा कर सकते हैं

एक्स-रे ट्यूब

नियंत्रण

एक्स बटन पर क्लिक करने के लिए माउस का उपयोग करके एक्स-रे चालू या बंद कर सकते हैं। वास्तविक समय ट्यूब वोल्टेज और वर्तमान मूल्य के बगल में प्रदर्शित किया जाएगा, उपयोगकर्ताओं को ऊपर और नीचे बटन पर क्लिक कर सकते हैं, या स्लाइडर खींचें,या प्रकार समायोजित करने के लिए.

स्थिति पट्टी

इंटरलॉक स्थिति, प्री-हीट स्थिति, और एक्स-रे स्थिति को बारी-बारी से लाल और हरे रंग में चमककर दर्शाता है।

छवि प्रभाव समायोजन

संतुष्ट परिणाम प्राप्त करने के लिए छवि की चमक, कंट्रास्ट और लाभ को स्वतंत्र रूप से समायोजित किया जा सकता है।

उत्पाद सूची

उपयोगकर्ता Z-अक्ष स्थिति, चमक, विपरीतता और लाभ जैसे निरीक्षण मापदंडों को सहेज सकते हैं, और एक ही उत्पाद का निरीक्षण करते समय सीधे मापदंडों को कॉल कर सकते हैं,निरीक्षण की दक्षता में सुधार.

नेविगेशन

खिड़की

कैमरा मेज की तस्वीर लेने के बाद, फोटो में कहीं भी क्लिक करें, मेज उस स्थान पर चलेगी जिसे आप क्लिक करते हैं और स्क्रीन पर प्रदर्शित करते हैं.

गति अक्ष की स्थिति

वास्तविक समय में निर्देशांक प्रदर्शित करें.

निरीक्षण परिणाम

माप के परिणाम (उपयोगकर्ताओं द्वारा निर्धारित खोखलेपन दर, दूरी, क्षेत्र आदि) क्रम में प्रदर्शित होते हैं।

गति नियंत्रण

प्रत्येक अक्ष की गति को धीमी, सामान्य और तेज पर समायोजित किया जा सकता है।

रिक्तियों की दर

मापन

स्वचालित गणना

एक आयत का निर्धारण करने के लिए दो बिंदुओं पर क्लिक करें. सॉफ्टवेयर स्वचालित रूप से पट्टा गेंद के किनारे, आयत, पैड और आंतरिक खोखलेपन में पता लगाता है और मापता हैऔर रिक्त दर के डेटा प्राप्त कर सकते हैं, सोल्डर बॉल का क्षेत्रफल, परिधि, सबसे बड़ी रिक्तियों की दर, लंबाई और चौड़ाई, और लाल और हरे रंग में एनजी या ओके इंगित करता है।

मापदंडों का समायोजन

उपयोगकर्ता स्वचालित गणना के सटीक परिणाम प्राप्त करने के लिए ग्रेस्केल सीमा, पिक्सेल, कंट्रास्ट, आकार फ़िल्टरिंग और अन्य मापदंडों को समायोजित कर सकते हैं।

रिक्त स्थान जोड़ें

हाथ से

उपयोगकर्ता एक बहुभुज या एक मुक्त आकृति को आकर्षित कर सकते हैं और इसे शून्य दर में शून्य के रूप में गणना कर सकते हैं।

सहेजें

मापदंड

उपयोगकर्ता पैरामीटर जैसे ग्रेस्केल थ्रेशोल्ड, पिक्सेल, कंट्रास्ट, आकार फ़िल्टरिंग और अन्य पैरामीटर सहेज सकते हैं, और एक ही उत्पाद का पता लगाने पर सीधे पैरामीटर कॉल कर सकते हैं,पता लगाने की दक्षता में सुधार के लिए.

अन्य माप कार्य

दूरी

आधार रेखा के रूप में सेट करने के लिए A और B बिंदुओं पर क्लिक करें, फिर आधार रेखा से C बिंदु से ऊर्ध्वाधर दूरी को मापने के लिए C बिंदु पर क्लिक करें।

दूरी दर

इसका प्रयोग अधिकतर थ्रू-होल की सोल्डरिंग रेट को मापने के लिए किया जाता है। दूरी से एक और बिंदु सेट करें।बिंदु डी से आधार रेखा तक की ऊर्ध्वाधर दूरी को बिंदु सी की ऊर्ध्वाधर दूरी से विभाजित करें, D से C की ऊर्ध्वाधर दूरी का प्रतिशत अनुपात प्राप्त करने के लिए।

कोण

आधार रेखा के रूप में सेट करने के लिए A और B बिंदुओं पर क्लिक करें, फिर BA और BC किरणों के बीच कोण को मापने के लिए C बिंदु पर क्लिक करें।

त्रिज्या

इसका प्रयोग ज्यादातर गोल घटकों जैसे कि मिलाप गेंदों को मापने के लिए किया जाता है। एक वृत्त निर्धारित करने के लिए तीन बिंदुओं पर क्लिक करें और परिधि, क्षेत्रफल और त्रिज्या को मापें।

परिधि

इसका प्रयोग मुख्यतः वर्ग घटकों को मापने के लिए किया जाता है, वर्ग को निर्धारित करने के लिए दो बिंदुओं पर क्लिक करें, लंबाई, चौड़ाई और क्षेत्र को मापें।

स्वचालित निरीक्षण

मैनुअल सेटिंग

उपयोगकर्ता तालिका पर किसी भी स्थिति को निरीक्षण बिंदु के रूप में सेट कर सकते हैं, सॉफ्टवेयर स्वचालित रूप से निरीक्षण करेगा और चित्र को सहेज देगा।

सरणी

नियमित निरीक्षण बिंदुओं के लिए, उपयोगकर्ताओं को केवल निरीक्षण बिंदुओं में से दो और पंक्तियों और स्तंभों की संख्या निर्धारित करने की आवश्यकता होती है, सॉफ्टवेयर स्वचालित रूप से प्रत्येक बिंदु का निरीक्षण करेगा और चित्रों को सहेज देगा।

स्वचालित

पहचान

स्पष्ट लक्षणों वाले निरीक्षण बिंदुओं के लिए, सॉफ्टवेयर स्वचालित रूप से स्थितियों की पहचान करता है, माप लेता है, और छवि सहेजता है।
