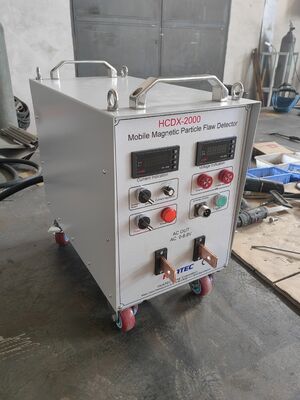

एचसीडीएक्स-2000 मोबाइल एसी/डीसी चुंबकीय दोष डिटेक्टर विमानन और मोटर वाहन उद्योग में एमपीआई परीक्षण के लिए

एचसीडीएक्स-2000 मोबाइल एसी/डीसी चुंबकीय दोष डिटेक्टर विमानन और मोटर वाहन उद्योग में एमपीआई परीक्षण के लिए

चलती चुंबकीय कण दोष डिटेक्टर एचसीडीएक्स-2000 एसी चुंबकीयकरण द्वारा कार्य टुकड़े का पता लगाने के लिए लागू होता है।और demagnetization सेट के अतिरिक्त विन्यास की आवश्यकता नहीं है.

8-बिट MCU को इस चुंबकीय कण दोष डिटेक्टर द्वारा नियंत्रक के रूप में अपनाया जाता है,और चुंबकीय करंट का निरंतर विनियमन एसी शून्य वोल्टेज क्रॉसिंग संकेत और वर्तमान विनियमन के संकेत के सटीक संग्रह के माध्यम से महसूस किया जा सकता हैयह अधिकतम धारा सीमा का कार्य करता है। चरण नियंत्रित के कार्य के साथ, डिटेक्टर निरंतर तकनीक और अवशिष्ट तकनीक दोनों के लिए उपयुक्त है।

वर्तमान मान एनालॉग एम्पमीटर या डिजिटल एम्पमीटर पर प्रदर्शित किया जाता है। प्रोड सेट और ट्रिगर बटन संकीर्ण स्थान में काम करने के लिए हैं।

आउटपुट करंट को डीमैग्नेटिज़ेशन के दौरान प्रारंभिक मूल्य से शून्य तक स्वचालित रूप से कम कर दिया जाता है।

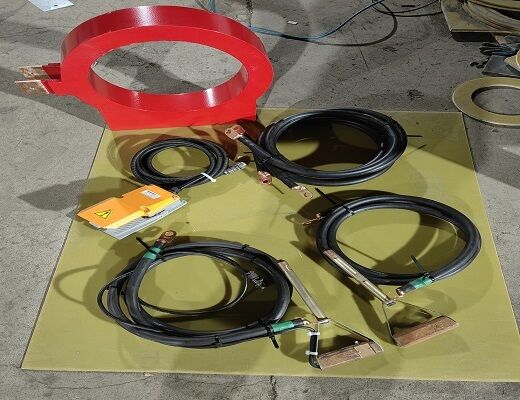

इस डिटेक्टर को प्रोड सेट (हैंडहेल्ड इलेक्ट्रोड सेट) या सर्पिल केबल (लचीला कॉइल) से जोड़ा जा सकता है।इसके अलावा इस उपकरण के लिए डिजाइन कुछ कॉइल या इलेक्ट्रोड विकल्प के रूप में एक सरल निरीक्षण मशीन उपकरण बनने के लिए कर रहे हैं.

विन्यास तालिकाः

नोट्सः मानक के रूप में चिह्नित, जबकि वैकल्पिक के रूप में चिह्नित

विशेषताएं:
चलती मेजबान मशीन:
सर्कुलर चुंबकीयकरण के लिए शक्ति के रूप में इस्तेमाल किया जा सकता है
अनुदैर्ध्य चुंबकीयकरण के लिए शक्ति के रूप में इस्तेमाल किया जा सकता है

सरल निरीक्षण मशीन उपकरण:
सर्कुलर चुंबकत्व के इलेक्ट्रोड
गोल चुंबकत्व के कॉइल
हाथ से टेल इलेक्ट्रोड का समायोजन
स्टेनलेस स्टील सिंक
स्टेनलेस स्टील टैंक (स्प्रे पंप और मिश्रण पंप शामिल)
स्प्रे बंदूक
चुंबकीय स्याही का पुनः उपयोग किया जा सकता है
काले चुंबकीय कण, लाल चुंबकीय कण, फ्लोरोसेंट चुंबकीय कण समर्थित हैं
फ्लोरोसेंट चुंबकीय कणों के परीक्षण के लिए विकल्प के रूप में यूवी प्रकाश

मुख्य कार्य:

*दोष का पता लगाने की विधिः स्ट्राट विधि, वाइंडिंग विधि, कॉइल विधि

*चुंबकत्व पद्धतिः एसी चुंबकत्व, डीसी चुंबकत्व (एचडब्ल्यूडीसी/एफडब्ल्यूडीवी)

*डेमग्नेटिज़ेशन विधिः एसी डेमग्नेटिज़ेशन रिमोट डेमग्नेटिज़ेशन (एट्यूनेशन विधि) को अपनाता है, और एसी डेमग्नेटिज़ेशन अल्ट्रा-लो फ्रीक्वेंसी डेमग्नेटिज़ेशन को अपनाता है

चुंबकीयकरणः स्टील प्लेट दोष का पता लगाने के क्षेत्र के शीर्ष पर समर्थन छड़ी के दो सिरों का उपयोग करें, और समर्थन छड़ी की दूरी 0 ~ 500 मिमी है (अनुभव के अनुसार दूरी समायोजित करें)

या तार clamps के साथ स्टील प्लेट के दोनों सिरों क्लैंप

डिमैग्नेटाइजेशन: पूरे भाग को एक केबल के साथ लपेटें, जिसमें लगभग 20 ~ 30 सेमी का पिच है। केबल के दोनों छोरों को दोष डिटेक्टर से कनेक्ट करें। कनेक्शन विधि चुंबकीयकरण के समान है।
