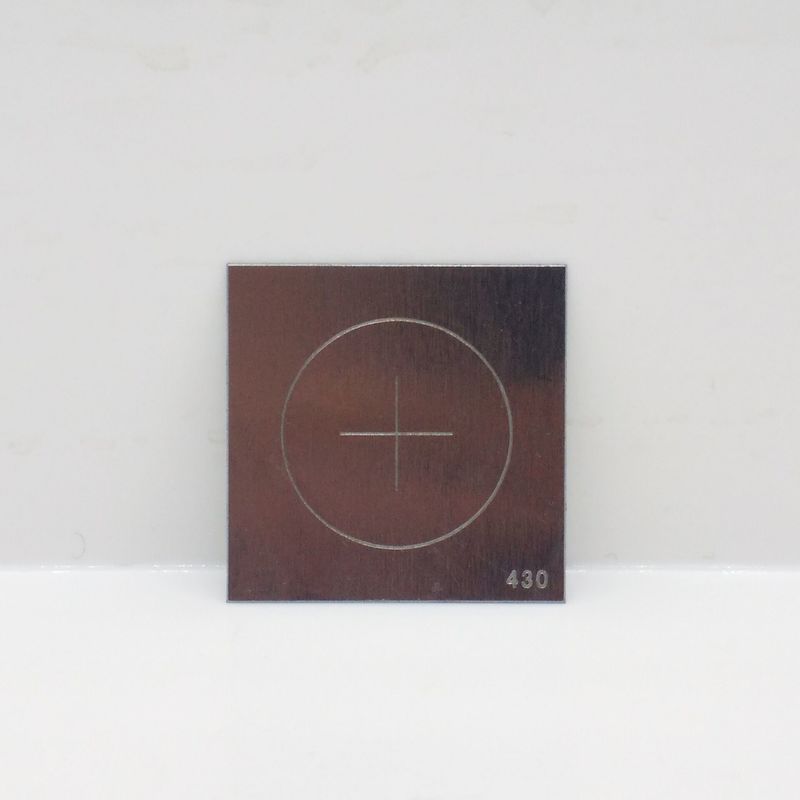

CX-430 MPI सर्कल और क्रॉस दोषों के साथ कृत्रिम दोष परीक्षण टुकड़ा

निरीक्षण मदें

परीक्षण की स्थिति, विधि और मांग

रंग

धातु की सतह चमकदार चांदी जैसी दिखती है, कोई जंग नहीं। कोई खरोंच नहीं, कोई क्षरण नहीं आदि।

समतलता

परीक्षण टुकड़े को नंगी बोर्ड पर रखें, पूरी तरह से समानांतर। कोई झुर्री नहीं। कोई उभार नहीं। सतह की खुरदरापन RA 0.8um है

शीट आयरन और कटिंग ग्रूव का आकार

मिलस्केल द्वारा परीक्षण किए गए परीक्षण टुकड़े की साइड की लंबाई 0.75 इंच × 0.75 इंच है। परीक्षण टुकड़े CX-430 की औसत मोटाई 0.004 इंच है। कृत्रिम दोष प्रतीक "o" और प्रतीक "+" जो प्रिसिजन माइक्रोस्कोप द्वारा परीक्षण किए गए हैं, दोनों परीक्षण टुकड़े के केंद्र में हैं। प्रतीक चार "o" का व्यास 0.507 इंच है, प्रतीक "+" 0.25 इंच है।

परीक्षण टुकड़े CX-430 की मोटाई 0.004 इंच है। ग्रूव की गहराई 0.0012 इंच है,

ग्रूव की चौड़ाई 0.007 इंच है।

गुणवत्ता

भौतिक और रासायनिक परीक्षण से पता चलता है कि धातु 1005 स्टील पार्क इलेक्ट्रोमैग्नेटिक प्योर आयरन प्लेट से बनी है।

कच्चे माल का विश्लेषणात्मक परिणाम जीबी6985 के नियम के अनुसार है,
