उत्पाद विवरण:
|
| मानक: | एनबी/टी 47013.4-2015 | ||
|---|---|---|---|
| प्रमुखता देना: | चुंबकीय कण परीक्षण ब्लॉक,एनडीटी कैलिब्रेशन ब्लॉक NB/T 47013.4,उठाने की शक्ति के मापन का मानक |
||

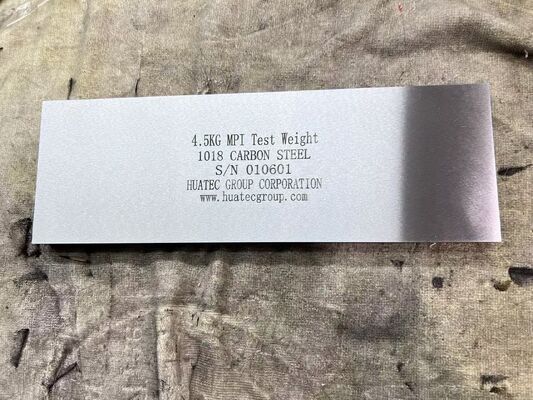

चुंबकीय कण उठाने के बल के कैलिब्रेशन ब्लॉक NB/T 47013.4 मानक NDT परीक्षण ब्लॉक
उठाने की शक्ति परीक्षण ब्लॉक एक मानक लौह चुम्बकीय परीक्षण टुकड़ा है जिसका उपयोग चुंबकीय जुआ प्रकार के चुंबकीय कण निरीक्षण उपकरण की चुंबकीय क्षमता को सत्यापित करने के लिए किया जाता है।इसका मुख्य कार्य यह सुनिश्चित करना है कि उपकरण में एक प्रभावी चुंबकीय क्षेत्र बनाने के लिए पर्याप्त भारोत्तोलन बल हो और चूक गए डिटेक्शन को रोकने के लिए.
| परीक्षण ब्लॉक का प्रकार | चुंबकीय जुए के प्रकार के अनुरूप | मानक भारोत्तोलन बल | कार्यान्वयन मानकों का आधार |
|---|---|---|---|
| N1 प्रकार | एसी विद्युत चुम्बकीय जुगाड़ | ≥45N | नोट/टी 47013.4-2015 |
| N2 प्रकार | क्रॉस के आकार का विद्युत चुम्बकीय जुआ | ≥118N | नोट/टी 47013.4-2015 |
| N3 प्रकार | डीसी विद्युत चुम्बकीय जुगाड़ | ≥177N | नोट/टी 47013.4-2015 |
प्रमुख मापदंड और सामग्री
सामग्रीः 45 इस्पात, सामान्यीकरण के लिए गर्मी से इलाज किया, लौहचुंबकत्व और स्थिरता सुनिश्चित करना
आयामः अनुशंसित क्षेत्रफल ≥ 200mm×200mm या 300mm×100mm, त्रुटि ≤ ±5mm
उपयोगः चुंबकीय आंगन की सक्शन बल को अधिकतम चुंबकीय ध्रुव अंतर पर मात्रात्मक रूप से सत्यापित करें, दोष का पता लगाने की संवेदनशीलता सुनिश्चित करें
उपयोग और कैलिब्रेशन बिंदु
परीक्षण विधिः परीक्षण ब्लॉक की सतह पर चुंबकीय जूआ रखें, शक्ति लागू करें, और परीक्षण ब्लॉक को उठाने के लिए स्थिर करें। निर्धारित करें कि क्या यह मानक बल मूल्य तक पहुंचता है
कैलिब्रेशन स्पेसिफिकेशनः जेजेएफ (नॉनफेरस मेटल) 0031-2024 के अनुसार, मापी गई उठाने की शक्ति नाममात्र मूल्य से कम नहीं होनी चाहिए।
नोट्सः चुंबकीय ध्रुव और परीक्षण ब्लॉक सतह के बीच अंतर 0.5 मिमी की सिफारिश की है। अपर्याप्त उठाने बल के परिणामस्वरूप अपर्याप्त चुंबकीय क्षेत्र और चूक का पता लगाने होगा
अन्य परीक्षण ब्लॉक से अंतर
A1/C प्रकार के मानक परीक्षण टुकड़ों से भिन्नः परीक्षण ब्लॉक का उपयोग उपकरण की उठाने की शक्ति को मात्रात्मक रूप से सत्यापित करने के लिए किया जाता है,जबकि परीक्षण टुकड़ा चुंबकीय क्षेत्र के वितरण और व्यापक प्रदर्शन के गुणात्मक पता लगाने के लिए प्रयोग किया जाता है
चुंबकीय क्षेत्र के संकेतकों से भिन्नः परीक्षण ब्लॉक एक मापन मानक हिस्सा है, जबकि संकेतक एक मोटे गुणात्मक उपकरण है
