उत्पाद विवरण:
|
| मानकों: | EN462-5 और ASTM E2002 वैकल्पिक | 1डी से 3डी: | टंगस्टन (डब्ल्यू) तार (शुद्धता ≥ 99.90%) |
|---|---|---|---|
| 4डी से 13डी: | प्लैटिनम (पीटी) तार (शुद्धता ≥ 99.95%) | ||
| प्रमुखता देना: | रेडियोग्राफिक परीक्षण के लिए टंगस्टन-प्लैटिनम IQI पेनिट्रामीटर,डुप्लेक्स वायर टाइप IQI पेनिट्रामीटर,वारंटी के साथ सटीक रेडियोग्राफिक परीक्षण पेनिट्रामीटर |
||

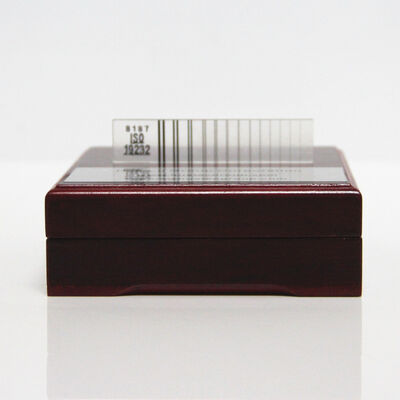

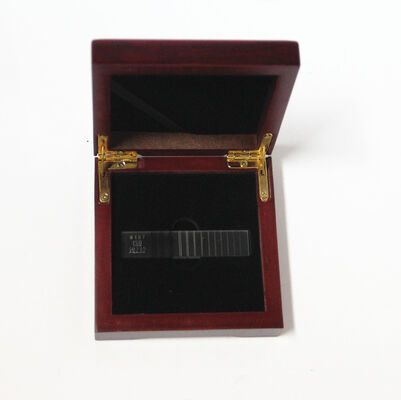

13 सेट सटीक वोल्फ्स्टन-प्लेटिनम फिलामेंट्स डुप्लेक्स वायर टाइप IQI रेडियोग्राफिक परीक्षण के लिए पेनेट्रामीटर
दोहरी तार IQI "स्पष्ट → अस्पष्ट" की इमेजिंग सीमा को प्राप्त करने के लिए सटीक वोल्फ़्रेम-प्लेटिनम तारों के 13 सेट का उपयोग करता है,प्रत्यक्ष रूप से रेडियोग्राफिक छवियों की कुल छवि धुंधलापन (U = 2d) और स्थानिक संकल्प (SRb = d) को मापने के लिएयह एनडीटी इमेजिंग प्रणालियों के प्रदर्शन का मूल्यांकन करने के लिए स्वर्ण मानक उपकरण है।
मानकः EN462-5 और ASTM E2002 वैकल्पिक
|
तार |
नाममात्र वायर डायना। |
वाईड डाय |
दूरी |
वायर डाय. सही |
|
1D |
0.800 ± 0.020 |
0.800 |
0.798 |
0.804 |
|
2D |
0.630 ± 0.020 |
0.632 |
0.635 |
0.633 |
|
3D |
0.500 ± 0.020 |
0.502 |
0.506 |
0.504 |
|
4D |
0.400 ± 0.010 |
0.401 |
0.403 |
0.401 |
|
5D |
0.320 ± 0.010 |
0.323 |
0.321 |
0.320 |
|
6D |
0.250 ± 0.010 |
0.252 |
0.255 |
0.253 |
|
7D |
0.200 ± 0.010 |
0.200 |
0.199 |
0.202 |
|
8D |
0.160 ± 0.010 |
0.163 |
0.161 |
0.164 |
|
9D |
0.130 ± 0.005 |
0.130 |
0.134 |
0.128 |
|
10D |
0.100 ± 0.005 |
0.097 |
0.102 |
0.099 |
|
11D |
00.080 ± 0.005 |
0.080 |
0.082 |
0.079 |
|
12D |
0०६३ ± ०005 |
0.064 |
0.062 |
0.065 |
|
13D |
0.050 ± 0.005 |
0.049 |
0.052 |
0.051 |
दोहरी तारों के 13 समूह (1D से 13D): व्यास 0.80 मिमी (1D) से 0.05 मिमी (13D) तक कम हो जाता है।
1D से 3D: **टंगस्टन (W)** तार (शुद्धता ≥ 99.90%)
4D से 13D: ** प्लैटिनम (Pt) ** तार (शुद्धता ≥ 99.95%)
कुंजी डिजाइनः तार अंतर = तार व्यास (d)
पैकेजिंगः तारों की जोड़ी के समानांतरता और सटीक दूरी सुनिश्चित करने के लिए कम अवशोषण वाले प्लास्टिक सब्सट्रेट में एम्बेडेड।
