उत्पाद विवरण:
|
| मानकों: | EN462-5 और ASTM E2002 वैकल्पिक | 1डी से 3डी: | टंगस्टन (डब्ल्यू) तार (शुद्धता ≥ 99.90%) |
|---|---|---|---|
| 4डी से 13डी: | प्लैटिनम (पीटी) तार (शुद्धता ≥ 99.95%) | ||
| प्रमुखता देना: | डबल वायर इमेज क्वालिटी इंडिकेटर,टंगस्टन प्लैटिनम वायर एनडीटी उपकरण,गैर-विनाशकारी परीक्षण तार संकेतक |
||

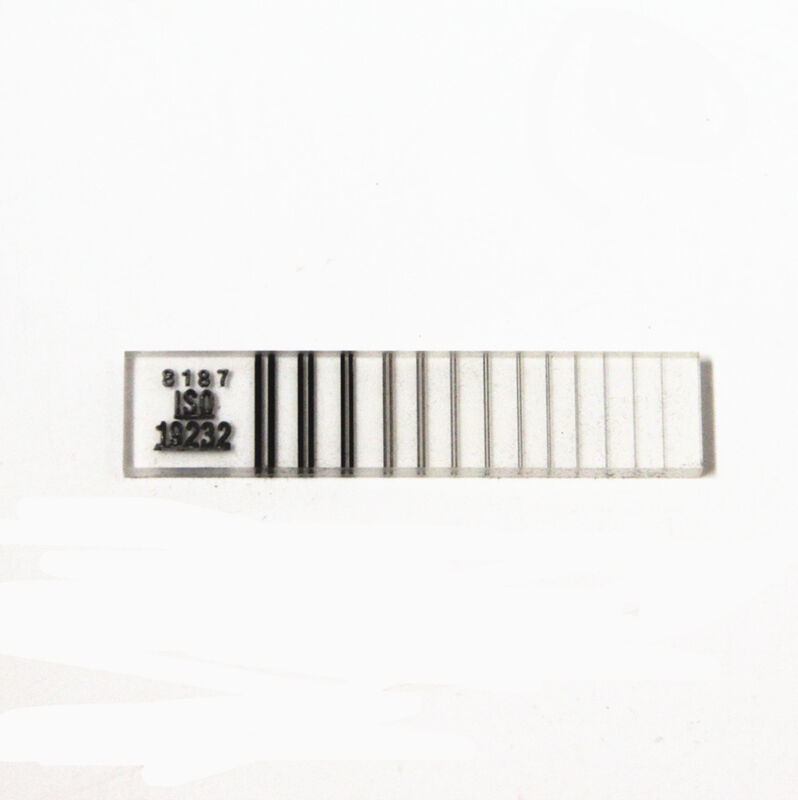

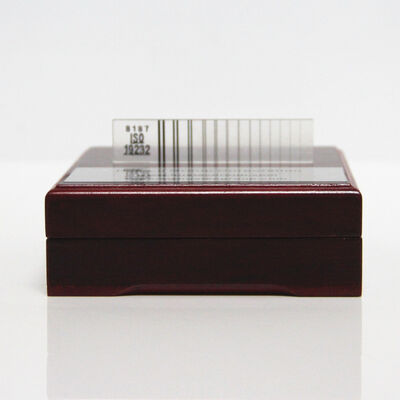

डबल वायर इमेज क्वालिटी इंडिकेटर टंगस्टन प्लैटिनम वायर
डुअल-वायर IQI 'स्पष्ट → अस्पष्ट' की इमेजिंग सीमा प्राप्त करने के लिए सटीक टंगस्टन-प्लैटिनम तारों के 13 सेट का उपयोग करता है, सीधे रेडियोग्राफिक छवियों की कुल छवि धुंधलापन (U = 2d) और स्थानिक रिज़ॉल्यूशन (SRb = d) को मापता है। यह NDT इमेजिंग सिस्टम के प्रदर्शन का मूल्यांकन करने के लिए स्वर्ण मानक उपकरण है।
मानक: EN462-5 और ASTM E2002 वैकल्पिक
|
तार |
नाममात्र तार व्यास। |
तार व्यास बायां |
दूरी |
तार व्यास दायां |
|
1D |
0.800 ± 0.020 |
0.800 |
0.798 |
0.804 |
|
2D |
0.630 ± 0.020 |
0.632 |
0.635 |
0.633 |
|
3D |
0.500 ± 0.020 |
0.502 |
0.506 |
0.504 |
|
4D |
0.400 ± 0.010 |
0.401 |
0.403 |
0.401 |
|
5D |
0.320 ± 0.010 |
0.323 |
0.321 |
0.320 |
|
6D |
0.250 ± 0.010 |
0.252 |
0.255 |
0.253 |
|
7D |
0.200 ± 0.010 |
0.200 |
0.199 |
0.202 |
|
8D |
0.160 ± 0.010 |
0.163 |
0.161 |
0.164 |
|
9D |
0.130 ± 0.005 |
0.130 |
0.134 |
0.128 |
|
10D |
0.100 ± 0.005 |
0.097 |
0.102 |
0.099 |
|
11D |
0.080 ± 0.005 |
0.080 |
0.082 |
0.079 |
|
12D |
0.063 ± 0.005 |
0.064 |
0.062 |
0.065 |
|
13D |
0.050 ± 0.005 |
0.049 |
0.052 |
0.051 |
13 डबल तारों के समूह (1D से 13D): व्यास 0.80 मिमी (1D) से 0.05 मिमी (13D) तक घटता है।
1D से 3D: **टंगस्टन (W)** तार (शुद्धता ≥ 99.90%)
4D से 13D: **प्लैटिनम (Pt)** तार (शुद्धता ≥ 99.95%)
मुख्य डिज़ाइन: तार रिक्ति = तार व्यास (d)
पैकेजिंग: तार युग्मों की समानांतरता और सटीक रिक्ति सुनिश्चित करने के लिए कम-अवशोषण प्लास्टिक सब्सट्रेट में एम्बेडेड।
