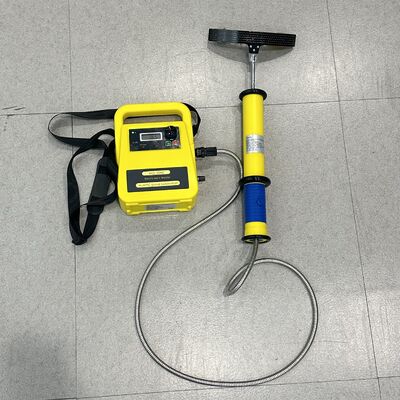

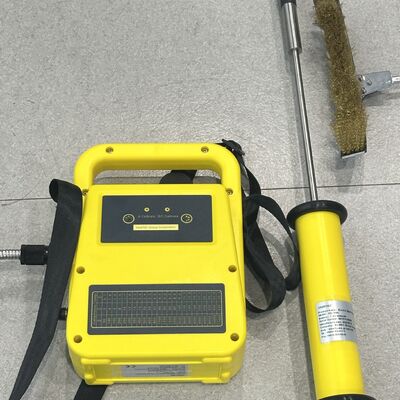

HD-106A/B/C सीरीज एसी/डीसी इलेक्ट्रिक स्पार्क डिटेक्टर के साथ बुद्धिमान आवृत्ति रूपांतरण और पोर्टेबल एबीएस शैल कोटिंग निरीक्षण के लिए

एचडी-106ए/बी/सी श्रृंखला एसी/डीसी इलेक्ट्रिक स्पार्क डिटेक्टर

सामान्य परिचय:

HUATEC HD-106A/B/C श्रृंखला एसी और डीसी 110-230V नॉब टाइप इंटेलिजेंट फ्रीक्वेंसी कन्वर्जन इलेक्ट्रिक स्पार्क पिनहोल डिटेक्टर, इंटेलिजेंट फ्रीक्वेंसी कन्वर्जन हाई वोल्टेज डिटेक्शन तकनीक का उपयोग करता है, जो गैर-प्रवाहकीय कोटिंग में पिनहोल, दरारें और अन्य क्षति और दोषों का पता लगाने के लिए व्यापक रूप से उपयोग किया जाता है (जैसे धातु), यह भंडारण टैंकों, वाल्वों और पाइपलाइनों की सतह पर इन्सुलेटिंग और एंटी-करोसिव कोटिंग की गुणवत्ता का पता लगाता है। पोर्टेबल आकार, मजबूत एबीएस शेल, उपकरण की उपस्थिति डिजाइन सुंदर है, स्थिर और विश्वसनीय प्रदर्शन, एंटी-करोसिव इंजीनियरिंग, प्लास्टिक एयरटाइट संयुक्त पहचान, कंक्रीट कोटिंग परत वायु तंगी परीक्षण, पेट्रोकेमिकल पाइपलाइन संक्षारण निरीक्षण, इनेमल उत्पादन उद्योगों में व्यापक रूप से उपयोग किया जा सकता है, धातु की सतह इन्सुलेटिंग एंटी-करोसिव कोटिंग गुणवत्ता का पता लगाने के लिए एक आवश्यक उपकरण है।

मुख्य विशेषताएं:

विशेष धातु की नली मुख्य इंजन और उच्च वोल्टेज जनरेटर के बीच कनेक्टिंग केबल की सुरक्षा करती है;

सैन्य-ग्रेड गोल्ड-प्लेटेड कनेक्टर कनेक्शन की विश्वसनीयता सुनिश्चित करता है;

अद्वितीय डिजाइन, एबीएस केस, सुंदर, टिकाऊ;

लाइट टच वाटरप्रूफ फिल्म कीबोर्ड, संचालित करने में आसान;

एसी/डीसी पावर सप्लाई को जल्दी और स्वचालित रूप से स्विच किया जा सकता है, एसी/डीसी डुअल-यूज;

बड़ी क्षमता वाली लिथियम आयन बैटरी पैक, ऊर्जा बचत और पर्यावरण संरक्षण;

स्वतंत्र उच्च दबाव बटन, पता लगाने वाले कर्मियों की सुरक्षा का अधिकतम संरक्षण, अंतरराष्ट्रीय सुरक्षा मानकों के अनुरूप;

इंटेलिजेंट फ्रीक्वेंसी कन्वर्जन हाई वोल्टेज डिटेक्शन तकनीक आर्द्र वातावरण के लिए उपयुक्त है, डिटेक्शन प्रक्रिया कोई स्थैतिक बिजली उत्पन्न नहीं करती है;

ओस गीली या कीचड़ वाली और थोड़ी प्रवाहकीय सतह द्वारा पता लगाया जा सकता है;

विभिन्न कार्य जांच (उच्च दबाव बंदूक) को स्वचालित रूप से पहचान सकता है, स्व-कैलिब्रेशन;

डिजिटल डिस्प्ले बैटरी वोल्टेज और आउटपुट हाई वोल्टेज;

जब पिनहोल और अन्य दोषों का पता लगाया जाता है, तो ध्वनिक-ऑप्टिक अलार्म;

आउटपुट हाई वोल्टेज को सटीक रूप से समायोजित किया जा सकता है, और डिस्प्ले परिशुद्धता उच्च है।

ओवरलोड सुरक्षा फ़ंक्शन के साथ;

तकनीकी पैरामीटर:

डिटेक्शन वोल्टेज: 0.5KV-7KV (HD-106A) 6KV-35KV (HD-106B) 0.5-36KV (HD-106C)

कोटिंग मोटाई: 0.03mm-1.7mm (HD-106A) 1.4mm-11.3mm (HD-106B) 0.03mm-11.3mm (HD-106C)

रिज़ॉल्यूशन: ±100V

ऑपरेटिंग तापमान: -20°C ~ +50°C

कार्य आर्द्रता: सतह पर ओस के संघनन से बचें (DIN55670 देखें)

अलार्म सिग्नल: 86 डेसिबल। आवृत्ति 1500Hz। प्रति पिनहोल अलार्म के लिए 1 सेकंड

वोल्टेज डिस्प्ले: एलसीडी डिस्प्ले, 3 अंक

पावर सप्लाई: 12V लिथियम बैटरी पैक (हल्का वजन, ऊर्जा बचत और पर्यावरण संरक्षण)

कार्य घंटे: पी7 हाई वोल्टेज जनरेटर (16 घंटे, मॉडल HD-106A) पी35 हाई वोल्टेज जनरेटर (12 घंटे, HD-106B), HD-106C के लिए पी7 और पी35 हाई वोल्टेज जनरेटर

पावर सप्लाई मोड: अल्टरनेटिंग डायरेक्ट डुअल यूज

चार्जर: 110V से 230V 50/60Hz ऑटोमैटिक कन्वर्जन

मेन यूनिट का वजन: 1.2 किग्रा

होस्ट का आकार: 180mm×235mm×80mm

कार्य सिद्धांत:

हॉलिडे डिटेक्टर सब्सट्रेट सतह पर विभिन्न प्रवाहकीय इन्सुलेटिंग कोटिंग पर एक निश्चित मात्रा में पल्स दबाव जोड़ने पर आधारित है, जैसे एंटी-करोसिव परत, पतली धातु या रिसाव का पिनहोल, जब पल्स हाई वोल्टेज, एयर गैप पंचर हो जाएगा और स्पार्क डिस्चार्ज उत्पन्न करेगा, साथ ही अलार्म सर्किट को पल्स सिग्नल भेजेगा, अलार्म ध्वनि और प्रकाश अलार्म, ताकि एंटी-करोसिव परत की गुणवत्ता परीक्षण के उद्देश्य को प्राप्त किया जा सके।मानक डिलीवरी:

मेन यूनिट, हाई वोल्टेज जनरेटर, 2 मीटर प्रोब वायर, ग्राउंडिंग वायर, प्रोब ब्रश, बैटरी, चार्जर, स्ट्रैप, इंस्ट्रूमेंट केस, HUATEC कैलिब्रेशन सर्टिफिकेट, ऑपरेशन मैनुअल

वैकल्पिक सहायक उपकरण:

आर्क ब्रश

फ्लैट ब्रश

सर्कल स्प्रिंग ब्रश

पाइप इनर सरफेस ब्रश

बैटरी
