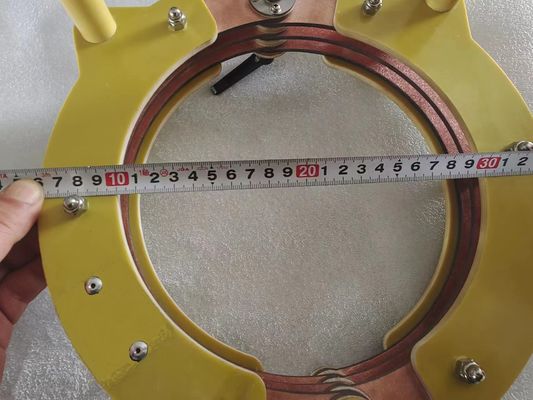

HCDX-C300S पोर्टेबल ओपन क्लोज कॉइल फ्लॉ डिटेक्टर 110Gs वर्कपीस टेस्टिंग के लिए मैक्स मैग्नेटिक फील्ड

HCDX-C300S पोर्टेबल ओपन क्लोज कॉइल फ्लॉ डिटेक्टर 110Gs मैक्स मैग्नेटिक फील्ड वर्कपीस टेस्टिंग के लिए

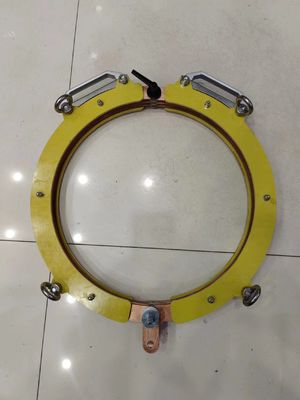

ओपन-क्लोज टाइप कॉइल मैग्नेटिक पार्टिकल फ्लॉ डिटेक्टर वर्कपीस को कॉइल में प्रवेश करना आसान बनाता है।

I मुख्य पैरामीटर

II फ़ंक्शन परिचय

1, मैग्नेटाइजेशन - वर्कपीस को मैग्नेटाइज करने के लिए इलेक्ट्रोमैग्नेटिक फील्ड शुरू करें;

2, डिमैग्नेटाइजेशन - डिमैग्नेटाइजेशन फील्ड वर्कपीस को डिमैग्नेटाइज करना शुरू करता है;

3, ओवर टेम्परेचर अलार्म - कॉइल में एक अंतर्निहित 75 ℃ तापमान सेंसर होता है। जब सेट तापमान पार हो जाता है, तो यह सुरक्षा स्थिति में प्रवेश करता है;

III स्थापना और कमीशनिंग

स्थापना:

1. उपकरण को सूखी जगह पर स्थापित किया जाना चाहिए जिसमें धातु धूल, संक्षारक गैस और ज्वलनशील और विस्फोटक वस्तुएं न हों;

2. आसपास के माध्यम का तापमान - 10 ℃ से कम और + 40 ℃ से अधिक नहीं होना चाहिए;

3. हवा की सापेक्ष आर्द्रता 85% से अधिक नहीं होनी चाहिए;

4. स्थापना उपकरण और प्रत्येक सहायक सुविधा के बीच पाइप और तार कनेक्शन को संकेत चिह्न और प्लग बेस के अनुसार जोड़ा जाना चाहिए;

5. बिजली की आपूर्ति (बिजली की आपूर्ति, वायु स्रोत, आदि, उपकरण स्थापना वातावरण और संचालन की स्थिति के अनुसार), और उपकरण के खोल को मज़बूती से ग्राउंड किया गया है;

कमीशनिंग:

1. उपकरण को जगह पर स्थापित करने के बाद, पहले जांचें कि सभी कनेक्टिंग तार और फास्टनिंग स्क्रू ढीले हैं और गिर गए हैं;

2. मशीन के मुख्य स्विच के ऊपरी सिरे पर वोल्टेज उपकरण स्थापना वातावरण और संचालन की स्थिति की आवश्यकताओं को पूरा करता है या नहीं, यह मापने के लिए उपकरणों का उपयोग करें;

3. प्रत्येक फ़ंक्शन क्रिया की जाँच करें, मैन्युअल रूप से प्रत्येक फ़ंक्शन स्विच को दबाएं या टॉगल करें, और उपकरण की प्रत्येक फ़ंक्शन क्रिया तदनुसार निष्पादित की जानी चाहिए;

4. डिमैग्नेटाइजेशन प्रभाव निरीक्षण: जांचें कि डिमैग्नेटाइजेशन के बाद अवशिष्ट चुंबकत्व आवश्यकताओं को पूरा करता है या नहीं;

5. कमीशनिंग और निरीक्षण पास करने के बाद, उपकरण को उत्पादन में लगाया जा सकता है।

IV नियमित रखरखाव

उपकरण का उपयोग करने के बाद, निम्नलिखित संचालन किए जाने चाहिए:

1. पावर स्विच बंद करें और उपकरण की बिजली आपूर्ति काट दें;

2. बाहरी बिजली आपूर्ति के मुख्य स्विच को काट दें;

3. कॉइल की सतह पर तेल के दाग साफ करें और पूरे उपकरण को साफ रखें;

4. एक महीने के भीतर ढीलेपन और उम्र बढ़ने के लिए सर्किट कनेक्टिंग लाइन, केबल और फास्टनर की जाँच करें;

5. हर दिन जांचें कि चुंबकीय सस्पेंशन की सांद्रता मानक को पूरा करती है या नहीं;

6. उपकरण की सतह पर तेल के दाग साफ करने के लिए न्यूट्रल वॉशिंग का इस्तेमाल किया जाना चाहिए;

7. यदि खोल क्षतिग्रस्त हो जाता है, तो इसका उपयोग जारी रखना मना है;

6, फ्लॉ डिटेक्शन सिद्धांत

विद्युत चुम्बकत्व के सिद्धांत

मैग्नेटाइजिंग करंट फेरोमैग्नेटिक वर्कपीस की सतह के माध्यम से एक इलेक्ट्रोमैग्नेटिक फील्ड बनाता है (AC और हाफ-वेव DC में स्किन इफेक्ट होता है)। दोषों की उपस्थिति चुंबकीय बल रेखाओं को काट देगी, एक रिसाव चुंबकीय क्षेत्र बनाएगी और चुंबकीय कणों को अवशोषित करेगी। चुंबकीय कण चुंबकीय चिह्नों को बनाने के लिए जमा होते हैं। चुंबकीय चिह्नों का निरीक्षण करके दोषों की उपस्थिति का न्याय किया जा सकता है (चुंबकीय चिह्न वास्तव में बढ़े हुए दोष हैं)।

लॉन्गिट्यूडिनल मैग्नेटाइजेशन विधि

यानी, कॉइल विधि का उपयोग करके, वर्कपीस को कॉइल में पिरोया जाता है या दो कॉइल से बने चुंबकीय योक के बीच रखा जाता है। जब कॉइल में करंट लगाया जाता है, तो कॉइल में एक अनुदैर्ध्य चुंबकीय क्षेत्र उत्पन्न होता है और वर्कपीस की लंबी धुरी के साथ गुजरता है ताकि परिधीय दरार की जांच की जा सके।
