चुंबकीय क्रॉप संक्षारण मोटाई माप प्रणाली दो पहिया चुंबकीय क्रॉलर के साथ

चुंबकीय क्रीप संक्षारण मोटाई माप प्रणाली दो-पहिया चुंबकीय क्रॉलर के साथ

1. विन्यास

.दुर्लभ-पृथ्वी उच्च-शक्ति स्थायी चुंबक पहिया का उपयोग करते हुए, अप्रत्याशित बिजली विफलता होने पर भी, यह पता लगाई गई सतह से नहीं गिरेगा। यह लौहचुंबकीय घटकों की सतह पर क्षैतिज, ऊर्ध्वाधर और उल्टे बहु-अभिविन्यास गति कर सकता है।दीवार के क्षरण के खिलाफ तेजी से स्क्रीनिंग और पोजिशनिंग के लिए इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक मोटाई जांच स्थापित करें

• मोटाई संक्षारण का परीक्षण करने वाले क्षेत्र को सटीक रूप से स्कैन करें।
• ए स्कैन और बी स्कैन डिस्प्ले का मिलान करें
• वीडियो कैमरे से लैस, निरीक्षण की गई सतह की वीडियो स्थिति का समय पर निरीक्षण कर सकता है।
• स्कैनिंग दिशा को नियंत्रित करने के लिए रिमोट कंट्रोल सिस्टम, और यह पूर्व-निर्धारित स्कैनिंग दिशा हो सकती है।
• 3. दो-पहिया चुंबकीय क्रॉलर की विशेषताएं

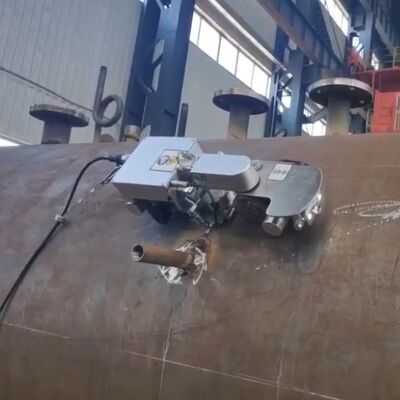

• दो-पहिया चुंबकीय क्रॉलर एक उन्नत उपकरण है जो विभिन्न प्रकार के गैर-विनाशकारी परीक्षण उपकरणों को ले जा सकता है। वर्तमान में, इसने पेट्रोकेमिकल्स, पॉट विशेष निरीक्षण और बिजली जैसे कई क्षेत्रों में ऑन-साइट निपटान अनुभव का एक बड़ा संचय किया है। यह पाइप के नीचे, कोहनी या तीन लिंक और अन्य संक्षारण, क्षरण वाले क्षेत्रों में निरीक्षण या बी स्कैनिंग मोटाई माप करने के लिए इलेक्ट्रोमैग्नेटिक अल्ट्रासाउंड ले जा सकता है, उद्योग क्षेत्र में पाइप संक्षारण का पता लगाने वाले विशेषज्ञ कहा जाता है।

1) कॉम्पैक्ट संरचना और उच्च लचीलापन

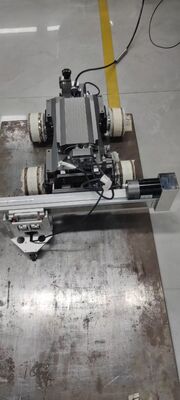

कॉम्पैक्ट और उत्तम डिजाइन इसे विभिन्न प्रकार के लौहचुंबकीय पाइप और जहाजों के लिए संक्षारण का पता आसानी से लगाने की अनुमति देता है। चुंबकीय राउंड 350 मिमी (लंबाई) × 140 मिमी (चौड़ाई) × 130 मिमी (ऊंचाई) हैं और इनका वजन 5.5 किलोग्राम से कम है। अद्वितीय दो-पहिया संरचना इसे न्यूनतम 100 मिमी के पाइप पर स्वतंत्र रूप से चलने में सक्षम बनाती है। न्यूनतम मोड़ त्रिज्या 400 मिमी है और 100 मिमी की न्यूनतम मोड़ त्रिज्या वाली कोहनी को आसानी से पार किया जा सकता है। इसलिए, दो-पहिया चुंबकीय क्रॉलिंग गति और स्कैनिंग के दायरे को बहुत बढ़ाया गया है।

2) चुंबकीय सक्शन सुपर

डिजाइन के मामले में, दो दौर के चुंबकीय चढ़ाई में उच्च-शक्ति स्थायी चुंबक बनाने के लिए चुंबकीय दुर्लभ-पृथ्वी चुंबक का उपयोग करता है। यहां तक ​​कि अगर एक आकस्मिक बिजली विफलता होती है, तो वाहन के शरीर के पता लगाई गई सतह से गिरने का कोई खतरा नहीं है। इसलिए, दो-पहिया चुंबकीय क्रॉलर क्षैतिज, ऊर्ध्वाधर और उल्टे मुद्रा स्कैनिंग को सुरक्षित रूप से कर सकता है। दो-पहिया चुंबकीय क्रॉलर का अधिकतम ऊर्ध्वाधर भार 5 किलोग्राम है, जिसका अर्थ है कि यह 5 किलोग्राम वजन खींचते समय किसी भी ऊर्ध्वाधर गति को प्रभावित नहीं करेगा।

3) उच्च नियंत्रण सटीकता

दो-पहिया चुंबकीय क्रॉलर की गति 0-6 मीटर/मिनट है और यह स्थिर गति से आगे बढ़ सकता है, सटीक एनकोडर द्वारा पता लगाने के अंतराल को निर्धारित करने का कार्य प्राप्त किया जा सकता है, यह उपयोगकर्ता की पता लगाने की जरूरतों को बेहतर ढंग से प्राप्त कर सकता है। उदाहरण के लिए, ग्राहक कोहनी के पीछे एक बिंदु पर हर 50 मिमी पर एक अंतराल का पता लगाने की प्रक्रिया करने की आवश्यकता है: नियंत्रक को प्रोग्राम किया जा सकता है, और दो-पहिया चुंबकीय चढ़ाई को हर 50 मिमी पर संचालित और निरीक्षण किया जा सकता है। पता लगाने की दक्षता और सटीकता में सुधार करें।

4) उन्नत पहचान तकनीक

परंपरागत रूप से, पीजोइलेक्ट्रिक मोटाई का उपयोग पारंपरिक मोटाई माप में किया जाता है, और यह कई क्षेत्रों में निरीक्षण कर्मियों के लिए इसकी पहचान प्रक्रिया के मामले में कुछ कठिनाई और ताकत लाता है। पीजोइलेक्ट्रिक अल्ट्रासोनिक मोटाई गेज की मैनुअल निरीक्षण विधि के निम्नलिखित नुकसान हैं: (1) वर्कपीस की सतह पर पेंट परत या ऑक्साइड परत को पॉलिश करने की आवश्यकता होती है, और परीक्षण पूरा होने के बाद सतह को बहाल करने की आवश्यकता होती है। दक्षता अत्यंत कम है; (2) पारंपरिक अल्ट्रासाउंड को कपलिंग एजेंट के साथ लेपित किया जाना चाहिए, जो साइट की स्थितियों पर बहुत कठोर है। (3) उच्च साइट पर काम करते समय, एक निश्चित मंच बनाया जाना चाहिए, जो महंगा और समय लेने वाला है; (4) उच्च तापमान पर इन-सर्विस परीक्षण करना मुश्किल है।

उन्नत स्वचालित क्रॉलिंग (इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक) दीवार की मोटाई संक्षारण पहचान प्रणाली का उपयोग करके, उपरोक्त थकाऊ समस्याओं को हल किया जाएगा, और पहचान सटीकता पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासाउंड के बराबर है। मचान बनाने की आवश्यकता नहीं है, एंटी-करोशन परत को पॉलिश करने की आवश्यकता नहीं है, किसी भी कपलिंग एजेंट के बिना, जमीन पर रिमोट कंट्रोल के माध्यम से, उच्च गति पाइप दीवार संक्षारण तेजी से पोजिशनिंग स्क्रीनिंग और घने स्कैनिंग के सटीक माप को प्राप्त करने के लिए। पहचान सटीकता सुनिश्चित करते हुए, यह पहचान दक्षता में काफी सुधार करता है और पहचान लागत को कम करता है।

उच्च ऊंचाई वाले घटकों की पहचान स्थिति और पहचान मार्ग को जमीन पर वास्तविक समय में निगरानी और समायोजित किया जा सकता है, जो स्कैनिंग ट्रैक की नियंत्रणीयता सुनिश्चित करने के लिए दो-पहिया चुंबकीय-क्लाइम्बिंग एकीकृत आगे और पीछे डबल कैमरे का उपयोग करता है।

6) दो-पहिया चुंबकीय क्रॉलर को संक्षारण बिंदु का पता लगाने या बी-स्कैन निरीक्षण करते समय जांच उठाने की आवश्यकता वाली यांत्रिक क्रियाओं का सामना करना पड़ता है। बिंदु की मोटाई मापते समय, माप एक ही निर्दिष्ट बिंदु पर किया जाना चाहिए। प्रत्येक बिंदु का डेटा तब प्राप्त होता है जब जांच मापी जाने वाली सतह पर उतरती है। इसलिए, सबसे सटीक बिंदु प्राप्त करने के लिए जांच का कार्य उठाया जा सकता है। मोटाई मान। मापी जाने वाली वस्तु पर बी-स्कैन करते समय, हालांकि जांच सतह के करीब होती है, यदि वेल्ड की शेष ऊंचाई बड़ी होती है, तो जांच को उठाने और पार करने की आवश्यकता होती है। इसलिए, जांच के उठाने और कम करने का कार्य भी बहुत महत्वपूर्ण है।

5. इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक मोटाई माप इकाई

इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक EMAT और पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासाउंड अल्ट्रासाउंड की श्रेणी में आते हैं। उनका आवश्यक अंतर ट्रांसड्यूसर के अंतर में निहित है। पीजोइलेक्ट्रिक अल्ट्रासोनिक ट्रांसड्यूसर अल्ट्रासोनिक तरंगों को उत्सर्जित और प्राप्त करने के लिए एक पीजोइलेक्ट्रिक वेफर के पीजोइलेक्ट्रिक प्रभाव पर निर्भर करते हैं, जबकि EMATs विद्युत चुम्बकीय प्रभावों (मैग्नेटोस्ट्रिक्टिव बल, लोरेंत्ज़ बल) पर निर्भर करते हैं ताकि अल्ट्रासोनिक तरंगों को प्रसारित और प्राप्त किया जा सके, और इसका ऊर्जा रूपांतरण सीधे वर्कपीस की सतह पर त्वचा परत में होता है। पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासोनिक परीक्षण में वर्कपीस की सतह की फिनिश पर उच्च आवश्यकता होती है। इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक परीक्षण में वर्कपीस की सतह पर कम आवश्यकता होती है, जिससे वर्कपीस की सतह पर पेंट, कोटिंग और असमानता की अनुमति मिलती है। पारंपरिक अल्ट्रासाउंड के सापेक्ष। इलेक्ट्रोमैग्नेटिक अल्ट्रासाउंड के निम्नलिखित फायदे हैं

4. गैर-संपर्क पहचान, कोई कपलिंग एजेंट नहीं (4 मिमी तक उठाएं)

सतह के लिए आवश्यकताएं उच्च नहीं हैं, सतह की खुरदरापन का पता लगाया जा सकता है, ऑक्साइड स्केल, कोटिंग, कोटिंग और अन्य वर्कपीस के साथ

• तेज पहचान
• पीजोइलेक्ट्रिक अल्ट्रासोनिक EMAT
• क्रिस्टल चुंबक

कपलिंग एजेंट इलेक्ट्रोमैग्नेटिक कॉइल

कंपन एडी करंट चुंबकीय क्षेत्र

अल्ट्रासोनिक अल्ट्रासोनिक

EMAT

पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासोनिक तकनीक EMAT तकनीक

विशेष रूप से उच्च गति, ऑनलाइन और स्वचालित पहचान के लिए उपयुक्त

विशेष रूप से उच्च तापमान वातावरण के लिए उपयुक्त

उच्च गति और उच्च तापमान वातावरण में पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासोनिक तकनीक और EMAT तकनीक की तकनीकी तुलना।

EMAT तकनीक को कमरे के तापमान और उच्च तापमान पर विभिन्न फोर्जिंग, स्टील बार, स्टील प्लेट और स्टील पाइप (सीमलेस स्टील पाइप, तेल केसिंग, वेल्डेड पाइप, आदि सहित) के मैनुअल, अर्ध-स्वचालित और पूरी तरह से स्वचालित ऑन-लाइन गैर-विनाशकारी परीक्षणों पर लागू किया गया है।

कार्यात्मक विशेषताएं

★उच्च ऊंचाई वाले घटकों की पहचान स्थिति और पहचान मार्ग को जमीन पर वास्तविक समय में निगरानी और समायोजित किया जा सकता है, जो स्कैनिंग ट्रैक की नियंत्रणीयता सुनिश्चित करने के लिए एकीकृत आगे और पीछे डबल कैमरे का उपयोग करता है।

5. कोई सतह पॉलिशिंग नहीं, एंटी-करोशन कोटिंग और फ्लोटिंग जंग को पार किया जा सकता है, और कपलिंग एजेंट की आवश्यकता नहीं है।

• ★मोटाई माप सतह संक्षारण, पेंट, संक्षारण और अन्य कोटिंग्स की 4 मिमी मोटी तक पार कर सकता है, उपकरण द्वारा प्रदर्शित धातु वस्तुओं की मोटाई को कोटिंग मोटाई की गणना पर विचार करने की आवश्यकता नहीं है।
• ★गैर-लंबवतता (परीक्षण के तहत वस्तु के सापेक्ष ट्रांसड्यूसर/जांच की सामान्यता) ±25 तक
• o
• , जांच रखने के बाद कम लंबवतता^{: 3.0 ~ 5.0 मेगाहर्ट्ज, माप गति: 16 ~ 1 बार/सेकंड}पकड़ा गया।
• ★मोटाई माप के परिणाम डिजिटल मान रूप में, ए-स्कैन रूप में, समय-आधारित बी-स्कैन छवि रूप में, और दूरी-आधारित (एनकोडर) बी-स्कैन छवि रूप में प्रदर्शित किए जा सकते हैं।
• ★विशेषज्ञ खुफिया एल्गोरिथम का उपयोग करते हुए, तीन मोटाई माप मोड हैं: स्वचालित मोड, सिंगल गेट मैनुअल मोड (सिंगल पीक विधि माप), और डुअल गेट मैनुअल मोड (पीक-पीक विधि माप)। यह मानव कारकों के प्रभाव को बहुत कम करता है और संचालन चरणों को सरल बनाता है।
• बुनियादी सामग्रियों के कतरनी तरंग वेग के अंतर्निहित डेटाबेस, और कतरनी तरंग वेग मान को अनुकूलित कर सकते हैं
• डेटा विश्लेषण और प्रसंस्करण की सुविधा के लिए सीधे निरीक्षण रिकॉर्ड सूची और मोटाई मान सूची जारी करें।
• तकनीकी पैरामीटर
• ★पहचान नियंत्रण केबल: 25 मीटर

6. ★मापी जाने वाली वस्तु की सतह पर वक्रता की न्यूनतम त्रिज्या: अनुदैर्ध्य अक्ष ≥50 मिमी, और परिधि ≥125 मिमी

• मोटाई माप:
• सटीकता 0.04 मिमी, रेंज 2 ~ 120 मिमी (स्टील)
• ★कार्य निकासी / लिफ्ट ऑफ: ≤4 मिमी★माप गैर-लंबवतता (परीक्षण के तहत वस्तु के सापेक्ष ट्रांसड्यूसर/जांच के सामान्य): ±25
• o
• उत्सर्जन आवृत्ति^{: 3.0 ~ 5.0 मेगाहर्ट्ज, माप गति: 16 ~ 1 बार/सेकंड}
• ध्वनि गति सीमा:1000 ~ 9999 मीटर/सेकंड, समायोजन वृद्धि: 1 मीटर/सेकंड
• गेट फ़ंक्शन: स्वचालित गेट, मैनुअल सिंगल गेट, मैनुअल डबल गेट★
• वीडियो निगरानी: सामने और पीछे दोनों विजन डुअल कैमरे, गतिशील और स्थिर पिक्सेल 3 मिलियन / 2304 × 1296 हैं
• सामान्य तापमान चुंबकीय जांच: कमजोर या कम स्थायी चुंबक, चुंबकीय सक्शन≤15N, गोलाकार Φ30 × ऊंचाई 44 मिमी, वजन ≤80 ग्राम
• ★क्रॉल डिवाइस बॉडी का आकार और वजन (लगभग।): L380 × W130 × H120 मिमी, 6 किग्राकार्य तापमान
• :
• -10 ~ +50℃माप विश्लेषण सॉफ्टवेयरमोटाई, ए, बी स्कैन परिणामों का एक साथ प्रदर्शन

7. सीधे एक परीक्षण रिकॉर्ड, ★ मोटाई मान सूची जारी करें, डेटा विश्लेषण और प्रसंस्करण की सुविधा के लिए

• ★Win7/10 (32/64 बिट) ऑपरेटिंग सिस्टम के साथ संगत
• पैकिंग सूची
• परीक्षण होस्ट/ऊपरी कंप्यूटर

8. 1 सेट

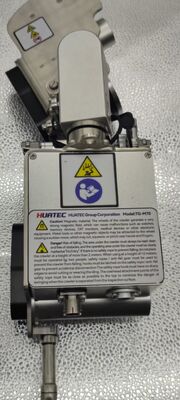

• HUATEC TG-M70 दो-पहिया चुंबकीय क्रॉलर (वीडियो और मोटाई माप मॉड्यूल शामिल) 1 सेटबिजली की आपूर्ति और नियंत्रण बॉक्स
• 1 टुकड़ा
• नियंत्रण हैंडल1 सेट
• परीक्षण नियंत्रण केबल1 सेट
• मानक परीक्षण ब्लॉक (कार्बन स्टील गोलाकार Φ30 × मोटाई 10 मिमी) 1 टुकड़ाशॉकप्रूफ शिपिंग केस 1 टुकड़ा
• सुरक्षा रस्सी ड्रॉप प्रिवेंटर
• 1 टुकड़ा (वैकल्पिक)
•
