उत्पाद विवरण:
|
| उत्पादन: | एसी 38वी 10ए | बिजली की आपूर्ति: | AC 220V ± 10% 50HZ 5A |
|---|---|---|---|
| निरीक्षण की गति: | ≥6 मी/मिनट | जांच का तापमान बढ़ना: | ≤60℃ |
| चुम्बकित करने का समय: | ≤3 सेकंड, अंतराल समय ≥5 सेकंड | ||
| प्रमुखता देना: | वेल्ड के लिए चुंबकीय पाउडर दोष डिटेक्टर,चुंबकीय पाउडर के साथ एनडीटी निरीक्षण उपकरण,फोर्जिंग निरीक्षण के लिए बहुआयामी दोष डिटेक्टर |
||

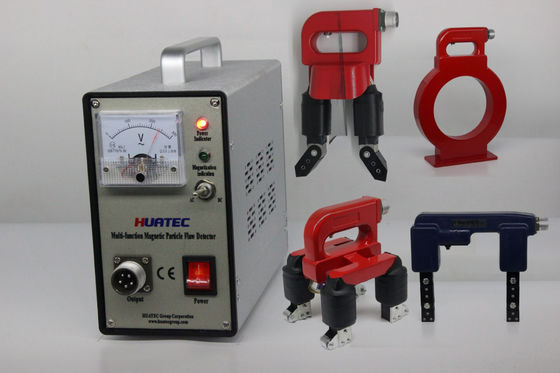

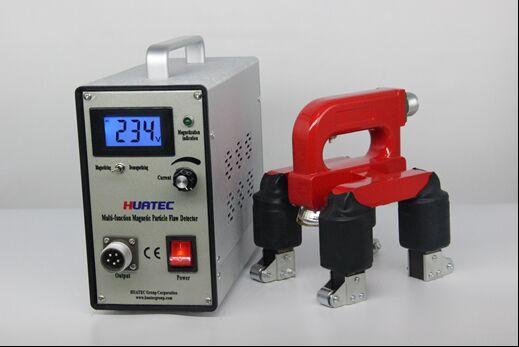

वेल्ड और फोर्जिंग एनडीटी निरीक्षण के लिए एचसीडीएक्स-ईएससी मल्टीफंक्शनल मैग्नेटिक पाउडर दोष डिटेक्टर
परिचय:
एचसीडीएक्स-ईएससी कम्पोजिट चुंबकीय पाउडर दोष डिटेक्टर सिलिकॉन नियंत्रित संपर्क रहित स्विच को अपनाता है, कम शोर, मजबूत चुंबकीय बल, लंबी सेवा जीवन और सरल संचालन के साथ,क्षेत्र और प्रयोगशाला उपयोग के लिए उपयुक्त. उपकरण संयुक्त विन्यास को अपनाता है, और उपयोगकर्ता अपनी आवश्यकताओं के अनुसार स्वतंत्र रूप से जांच चुन सकते हैं। उपयोगकर्ता की आवश्यकताओं के अनुसार प्रकार ए, डी, ई, ओ जांच कॉन्फ़िगर किया जा सकता है।
8-बिट MCU को इस चुंबकीय कण दोष डिटेक्टर (चरण नियंत्रित सर्किट के साथ) द्वारा नियंत्रक के रूप में अपनाया जाता है,और चुंबकीय करंट का निरंतर विनियमन एसी शून्य वोल्टेज क्रॉसिंग संकेत और वर्तमान विनियमन के संकेत के सटीक संग्रह के माध्यम से महसूस किया जा सकता हैइसके अलावा यह demagnetization के कार्य से सुसज्जित है; demagnetization समारोह demagnetization मोड का चयन करने और ट्रिगर बटन दबाने के बाद चालू किया जा सकता है।एमसीयू का कार्यक्रम आजीवन मुफ्त उन्नयन का आनंद ले सकता है, और प्रकार ए, डी, ई, ओ जांच उपयोगकर्ता की आवश्यकताओं के अनुसार विन्यस्त किया जा सकता है।
वर्तमान विनियमन
एसी डीमैग्नेटिज़ेशन
सभी वैकल्पिक जांच पैरामीटरः
|
डी प्रकार की जांच |
उठाने का बलः AC≥5Kg DC≥18Kg (बिना जोड़ों के) ध्रुव दूरीः 50-200 मिमी (समायोज्य) ऑपरेटिंग करंटः ≥8A कामकाजी वोल्टेजः AC=38V, DC=9V वजनः 2.5 किलो |
|
एप्रकार जांच |
उठाने का बलः AC≥4.5kg DC≥18Kg पोल दूरीः 20-160 मिमी (समायोज्य) कामकाजी वोल्टेजः AC=38V, DC=9V वजनः 2.0 किलो |
|
ओप्रकार जांच |
केंद्रीय चुंबकीय तीव्रताः 180Oe कामकाजी वोल्टेजः AC=38V अंदर का व्यासः 150 मिमी वजनः 2.5 किलो |
|
ईप्रकार जांच |
उठाने का बलः ≥12 किलो दूरीः 110 मिमी ऑपरेटिंग करंटः ≥7A निरीक्षण गतिः 6 मीटर/मिनट काम कर रहे वोल्टेजः 38 वी बाएं, 2 वजनः 3.0 किलो |
आवेदनः
मुख्य रूप से फेरोमैग्नेटिक वर्कपीस की सतह और निकट सतह दरारों का पता लगाने के लिए प्रयोग किया जाता है।
बॉयलर दबाव पोत, इस्पात संरचना, फोर्जिंग, कास्टिंग, वेल्डिंग पार्ट्स, मशीनीकृत पार्ट्स आदि
मॉडल एचसीडीएक्स-ईएससी के लिए मानक जांच परिचयः
प्रकार ई जांच (घुमावदार चुंबकीय क्षेत्र जांच): सभी प्रकार के सीधे वेल्ड, परिधि वेल्ड, बट वेल्ड और बड़े ज्यामितीय आकार के साथ सपाट और घुमावदार सतह के लिए एक चौतरफा दोष का पता लगाना।जांच रोलर से सुसज्जित है, जो संचालन को आसान बनाता है और गति को बढ़ाता है। जांच आसान अवलोकन के लिए काम करने वाली रोशनी से लैस है।
तकनीकी मापदंडः
बिजली की आपूर्तिः AC 220V ± 10% 50HZ 5A
आउटपुटः AC 38V 10A
A.D.E.O प्रकार के जांच वैकल्पिक और उपलब्ध हैं
निरीक्षण की गतिः ≥6 m/min
जांच का तापमान वृद्धिः ≤60°C
काम करने की गतिः लंबे समय तक निरंतर संचालन के लिए काम करने की सिफारिश की जाती हैः चुंबकीयकरण समय ≤3 सेकंड, अंतराल समय ≥5 सेकंड
वजनः लगभग 6.5 किलोग्राम (मुख्य इकाई)
मानक वितरणः
होस्ट HCDX-ESC 1
प्रकार ई जांच 1
विद्युत लाइन 1
जांच लाइन 1
मानक नमूना 1
ऑपरेशन मैनुअल 1
प्रमाणपत्र 1
वैकल्पिक सामान:
प्रकार ए जांच
ओ जांच
डी जांच
मृत भार
परीक्षण नमूना
यूवी प्रकाश
