उत्पाद विवरण:
|
| चुंबकीय इलेक्ट्रोड दूरी: | 45 ~ 225 मिमी | पावर कॉर्ड की लंबाई (स्प्रिंग वायर): | 3मी |
|---|---|---|---|
| आपूर्ति की योग्यता: | सतह के तापमान ° 40 ° C को संभालें | भारोत्तोलन शक्ति: | ≥4.5 किग्रा |
| बिजली की आपूर्ति: | एसी：220V/50Hz | ||
| प्रमुखता देना: | पोर्टेबल एसी मैग्नेटिक योक,समायोज्य पैर की चौड़ाई वाला एनडीटी उपकरण,क्षेत्र निरीक्षण चुंबकीय जुगाड़ |
||

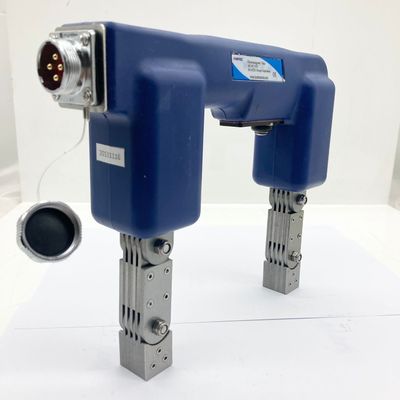

HCDX-Y8 पोर्टेबल एसी चुंबकीय योक फील्ड एनडीटी निरीक्षण के लिए समायोज्य लेग स्पैन के साथ
HCDX-Y8 हमारा नवीनतम विकसित एसी योक है। इसका उपयोग चुंबकीय कण दोष का पता लगाने और वर्कपीस के स्थानीय चुंबकत्व के लिए किया जाता है। मशीन कॉम्पैक्ट और टिकाऊ है, और सबसे कम वजन और सबसे बड़े स्पैन में से एक हैबाजार में एसी योक। लिफ्टिंग फोर्स और अन्य संकेतक GB/T 15822.3-2005/ISO 9934-3:2002, ASME V और अन्य मानकों की आवश्यकताओं को पूरा करते हैं।
1. मशीन संरचना
| वस्तु | भाग संख्या | वस्तु | भाग संख्या |
| 1 | योक | 5 | पावर केबल |
| 2 | प्रेरक एलईडी प्रकाश व्यवस्था | 6 | एविएशन कनेक्टर कवर कनेक्शन केबल |
| (वैकल्पिक सहायक उपकरण) | |||
| 3 | योक पैर | 7 | एविएशन कपलिंग कवर |
| 4 | माइक्रोस्विच | 8 | एसी पावर केबल |
2. उपयोग विधि
पावर केबल को होस्ट से कनेक्ट करें और एसी प्लग को 220V पावर सॉकेट में प्लग करें।
HCDX-Y8 के दो चुंबकीय ध्रुवों को पता लगाए जाने वाली वस्तु की सतह पर रखें, और दो चुंबकीय ध्रुवों को पता लगाए जाने वाली वस्तु के साथ अच्छी तरह से संपर्क में लाने के लिए कुछ दबाव लागू करें। बटन स्विच दबाएं, चालू करें, चुंबकत्व शुरू करें, ढीला करें, चुंबकत्व समाप्त होता है। जब योक स्विच चालू होता है, तो चुंबकीय पाउडर का पता लगाए जाने वाली वस्तु की सतह पर लगाया जाता है (सूखा, गीला, फ्लोरोसेंट चुंबकीय पाउडर लगाया जा सकता है)।
यदि जांच की जाने वाली सतह बहुत चौड़ी है, तो इसे खंडों में चुंबकित किया जाना चाहिए, और खंडों के बीच प्रभावी भागों को कुछ हद तक ओवरलैप करना चाहिए।
चुंबकीय पैरों के बीच चल जोड़ को घुमाएं, और चुंबकीय पैरों के बीच की दूरी को 45 मिमी और 225 मिमी के बीच समायोजित किया जा सकता है।
उपयोग करते समय 5 सेकंड बंद 5 सेकंड से गुजरना चाहिए, इसे लगातार 4 घंटे तक इस्तेमाल किया जा सकता है।
3. तकनीकी पैरामीटर
3.1 योक
| वस्तु | संकेतक | वस्तु | संकेतक | ||
| योक वजन | 2.35Kg | संवेदनशीलता | 30/100A परीक्षण टुकड़ा स्पष्ट रूप से प्रदर्शित होता है | ||
| बिजली की आपूर्ति | एसी: 220V/50Hz | लिफ्टिंग पावर | ≥4.5Kg | ||
| विद्युत प्रवाह | नो-लोड | 1.4A | अस्थायी लोड दर | 5 सेकंड चालू, 5 सेकंड बंद, 4 घंटे से अधिक निरंतर उपयोग | |
| लोड | 1.0A | तापमान वृद्धि | हैंडल सतह का तापमान ≤40 डिग्री सेल्सियस | ||
| चुंबकीय इलेक्ट्रोड दूरी | 45~225mm | इन्सुलेशन शक्ति | >2MΩ | ||
| पावर कॉर्ड की लंबाई (स्प्रिंग वायर) | 4m | चुंबकीय पैर संपर्क सतह का आकार | 20×21mm | ||
कृपया उपयोग करने से पहले पावर कॉर्ड और प्लग को क्षति के लिए जांचें।
उपयोग के दौरान अन्य विद्युत उपकरणों के करीब संपर्क न रखें। मजबूत चुंबकीय क्षेत्र घड़ियों, मोबाइल फोन आदि पर विनाशकारी प्रभाव डालते हैं।
योक को चालन स्थिति में लंबे समय तक न रखें (जैसे वेल्ड पर लाइन खींचना), इसे 5 सेकंड के लिए चालू और 5 सेकंड के लिए बंद करना चाहिए।
डीसी स्थिति में, काम समाप्त होने के बाद बैटरी और चुंबकीय योक के बीच कनेक्शन लाइन को डिस्कनेक्ट करें, और बैटरी को ठंडी और सूखी जगह पर संग्रहित किया जाना चाहिए, धूप में सख्ती से निषिद्ध है, अन्यथा विस्फोट का खतरा है। कृपया चार्ज करने के बाद बिजली की आपूर्ति डिस्कनेक्ट करें।
बरसात के मौसम में, कृपया बाहर काम न करें, बारिश से शॉर्ट सर्किट या रिसाव हो सकता है।
बिजली जंक्शन को छोड़कर इकाई पूरी तरह से वाटरप्रूफ है। चुंबकीय निलंबन लागू करते समय कृपया ध्यान दें।
यदि उपकरण में असामान्य शोर या गंध है, तो तुरंत बिजली बंद कर दें।
पावर केबल को खींचकर उपकरण को न हिलाएं। इससे पावर केबल खराब हो जाएगी।
यदि उपकरण असामान्य है, तो बिना प्राधिकरण के इसकी मरम्मत न करें, कृपया डीलर से संपर्क करें या सीधे हमारे बिक्री के बाद सेवा केंद्र से संपर्क करें।
पावर केबल के कनेक्टर पर लोहे की धूल की जांच करें। धातु की धूल से शॉर्ट सर्किट हो सकता है।
उपयोग के बाद, चुंबकीय ध्रुव पर चुंबकीय पाउडर को साफ किया जाना चाहिए और जंग और चिपके रहने से रोकने के लिए जंग-रोधी तेल लगाया जाना चाहिए।

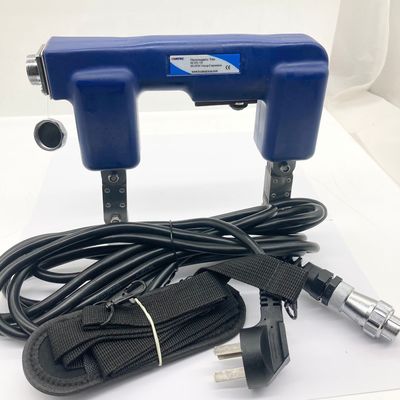

5. कॉन्फ़िगरेशन तालिका
| आईईएम | नाम | मात्रा |
| 1 | होस्ट | 1 |
| 2 | 220V पावर केबल | 1 |
| 3 | योक पट्टा | 1 |
| 4 | योक बैकपैक | 1 |
| 5 | हेक्स कुंजी 3 मिमी | 1 |
| 6 | मैनुअल | 1 |
| 7 | कैलिब्रेशन प्रमाण पत्र | 1 |
नोट: यह मशीन वैकल्पिक चार्जर, बैटरी, केबल हो सकती है, वैकल्पिक को डीसी योक में परिवर्तित किया जा सकता है। वैकल्पिक प्रेरण एलईडी प्रकाश व्यवस्था और झुके हुए चुंबकीय पैर।
7. गुणवत्ता गारंटी
हमारे HCDX-Y8 एसी पोर्टेबल योक को चुनने के लिए धन्यवाद, हमारी कंपनी ISO 9001-2008 गुणवत्ता प्रणाली प्रबंधन के अनुसार सख्ती से काम करती है। प्रत्येक उपकरण का परीक्षण किया जाता है और कंपनी के गुणवत्ता विभाग द्वारा जारी किया जाता है। यह उत्पाद GB/T 15822.3-2005/ISO 9934-3-2002, ASME V और अन्य मानकों की आवश्यकताओं को पूरा करता है।
इस उत्पाद की वारंटी अवधि 1 वर्ष है, सामान्य उपयोग के तहत, उत्पाद की कोई भी विफलता कंपनी द्वारा मुफ्त में मरम्मत की जाएगी (मुफ्त सामग्री और रखरखाव लागत), और 3 वर्षों के भीतर अधिमान्य भुगतान रखरखाव प्रदान किया जाएगा।
