उत्पाद विवरण:
|
| चुंबकीय इलेक्ट्रोड दूरी: | 45 ~ 225 मिमी | पावर कॉर्ड की लंबाई (स्प्रिंग वायर): | 3मी |
|---|---|---|---|
| आपूर्ति की योग्यता: | सतह के तापमान ° 40 ° C को संभालें | भारोत्तोलन शक्ति: | ≥4.5 किग्रा |
| बिजली की आपूर्ति: | एसी：220V/50Hz | ||
| प्रमुखता देना: | पोर्टेबल एसी मैग्नेटिक योक,चुंबकीय कण परीक्षण उपकरण,अंतर्निहित बैटरी पावर योक |
||

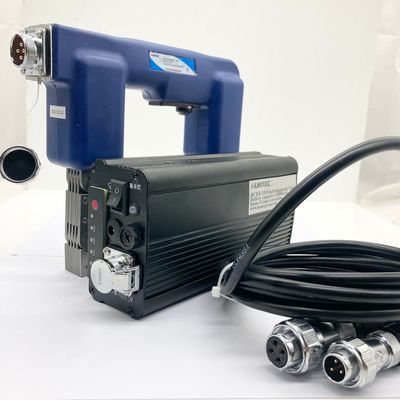

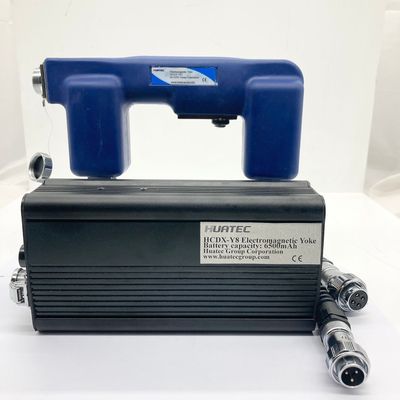

HCDX-Y8T पोर्टेबल एसी चुंबकीय योक बिल्ट-इन बैटरी पावर सप्लाई के साथ मैग्नेटिक पार्टिकल टेस्टिंग के लिए
1. उत्पाद परिचय
HCDX-Y8T हमारी कंपनी द्वारा विकसित नवीनतम एसी पोर्टेबल योक है, जो पोर्टेबल एसी पावर सप्लाई से लैस है, जो पावर सप्लाई के बंधन से मुक्त हो सकता है और फील्ड ऑपरेशन को सुविधाजनक बना सकता है। इसका उपयोग चुंबकीय कण दोष का पता लगाने और वर्कपीस के स्थानीय चुंबकत्व के लिए किया जाता है। मशीन कॉम्पैक्ट और टिकाऊ है, और उठाने की शक्ति और अन्य संकेतक GB/T 15822.3-2005/ISO 9934-3-2002, ASME V और अन्य मानकों की आवश्यकताओं को पूरा करते हैं।
विशेष एसी पोर्टेबल पावर सप्लाई उन्नत तकनीक आउटपुट मानक AC220V/50HZ पावर सप्लाई को अपनाती है, इंटेलिजेंट IC नियंत्रण को अपनाती है, मशीन का आउटपुट वेवफॉर्म शुद्ध साइन वेव है, और इसमें बहुत ही उत्तम सुरक्षा कार्य हैं (आउटपुट ओवरलोड प्रोटेक्शन, आउटपुट ओवरकरंट प्रोटेक्शन, आउटपुट शॉर्ट-सर्किट प्रोटेक्शन, बैटरी हाई वोल्टेज प्रोटेक्शन, बैटरी लो वोल्टेज प्रोटेक्शन, हाई टेम्परेचर प्रोटेक्शन सहित)। बड़ी क्षमता वाले उच्च-प्रदर्शन वाले आयातित लिथियम का उपयोग करने वाली विशेष पावर सप्लाई, लंबी सेवा जीवन।
मशीन की मुख्य विशेषताएं
पोर्टेबल एसी पावर सप्लाई, आसान फील्ड ऑपरेशन।
हल्का वजन, कॉम्पैक्ट और सुविधाजनक।
बड़ा स्पैन, दो मूवेबल जॉइंट, लचीला समायोजन।
छोटा वर्किंग करंट, कम गर्मी।
2. मशीन संरचना
|
आइटम |
पार्ट नंबर |
आइटम |
पार्ट नंबर |
|
1 |
योक |
6 |
एविएशन कनेक्टर कवर कनेक्शन केबल |
|
2 |
इंडक्टिव एलईडी लाइटिंग |
7 |
एविएशन कनेक्टर कवर कनेक्शन केबल |
|
(वैकल्पिक सहायक उपकरण) |
|||
|
3 |
योक फुट |
8 |
पावर केबल |
|
4 |
माइक्रोस्विच |
9 |
चार्जर |
|
5 |
पावर लाइन एविएशन कनेक्टर |
10 |
पोर्टेबल पावर सप्लाई |
3. उपयोग विधि
समर्पित एसी पोर्टेबल पावर सप्लाई को योक से कनेक्ट करें
पोर्टेबल पावर सप्लाई पर स्विच चालू करें, स्टार्ट बटन स्विच दबाएं, बटन इंडिकेटर लाल बत्ती के कुछ सेकंड बाद, आप काम कर सकते हैं। उपयोग के बाद पावर स्विच बंद कर दें।
HCDX-Y8T के दो चुंबकीय ध्रुवों को पता लगाए जाने वाली वस्तु की सतह पर रखा जाता है, और दो चुंबकीय ध्रुवों को पता लगाए जाने वाली वस्तु के साथ अच्छे संपर्क में लाने के लिए एक निश्चित दबाव लगाया जाता है। बटन स्विच दबाएं, चालू करें, चुंबकत्व शुरू करें, ढीला करें, चुंबकत्व समाप्त होता है। जब योक स्विच चालू होता है, तो चुंबकीय पाउडर का पता लगाए जाने वाली वस्तु की सतह पर लगाया जाता है (सूखा, गीला, फ्लोरोसेंट चुंबकीय पाउडर लगाया जा सकता है)।
यदि परीक्षण की जाने वाली सतह बहुत चौड़ी है, तो इसे खंडित चुंबकत्वित किया जाना चाहिए, और खंडों के बीच प्रभावी भागों में एक निश्चित ओवरलैप होना चाहिए।
चुंबकीय पैरों के बीच मूवेबल जॉइंट को घुमाएं, और चुंबकीय पैरों के बीच की दूरी को 45mm और 225mm के बीच समायोजित किया जा सकता है।
जब उपयोग किया जाता है, तो इसे 5 सेकंड के लिए पास होना चाहिए और 5 सेकंड के लिए ब्रेक होना चाहिए, और इसे लगातार 3 घंटे तक इस्तेमाल किया जा सकता है।
एसी पोर्टेबल पावर चार्जिंग: चार्जिंग से पहले पोर्टेबल पावर स्विच बंद कर दें। जब बजर बजता है, तो इसका मतलब है कि बिजली अपर्याप्त है और इसे समय पर चार्ज किया जाना चाहिए। एसी पोर्टेबल पावर सप्लाई को हर बार 6 से 8 घंटे के लिए चार्ज किया जाता है, जब चार्जर पर इंडिकेटर लाइट लाल से हरी हो जाती है, तो इसका मतलब है कि बिजली पूरी हो गई है, और पूर्ण चार्ज का उपयोग 3 घंटे तक किया जा सकता है। इंडिकेटर यदि लाल बत्ती जल रही है, तो डिवाइस में खराबी है।
4. तकनीकी पैरामीटर
4.1 योक
|
आइटम |
संकेतक |
आइटम |
संकेतक |
||
|
योक वजन |
2.35Kg |
संवेदनशीलता |
30/100A परीक्षण टुकड़ा स्पष्ट रूप से प्रदर्शित होता है |
||
|
पावर सप्लाई |
एसी:220V/50Hz |
लिफ्टिंग पावर |
≥4.5Kg |
||
|
इलेक्ट्रिक करंट |
नो-लोड |
1.4A |
अस्थायी लोड दर |
5 सेकंड चालू, 5 सेकंड बंद, 3 घंटे से अधिक निरंतर उपयोग |
|
|
लोड |
1.0A |
तापमान वृद्धि |
हैंडल सतह का तापमान ≤40 ° C |
||
|
45~225mm |
इन्सुलेशन शक्ति |
>2MΩ |
|||
|
पावर कॉर्ड की लंबाई (स्प्रिंग वायर) |
3m |
चुंबकीय फुट संपर्क सतह का आकार |
20×21mm |
||
4.2 एसी पोर्टेबल पावर सप्लाई
|
आइटम |
संकेतक |
आइटम |
संकेतक |
|
पावर सप्लाई का वजन |
973g |
चार्जिंग समय |
4 घंटे |
|
आउटपुट पावर सप्लाई |
एसी:220V/50Hz |
एंड्योरेंस |
4 घंटे |
उपयोग से पहले पावर कॉर्ड और प्लग क्षतिग्रस्त हैं या नहीं, इसकी जांच करें।
उपयोग के दौरान अन्य विद्युत उपकरणों के संपर्क में न आएं। मजबूत चुंबकीय क्षेत्र घड़ियों, मोबाइल फोन आदि के लिए विनाशकारी होते हैं।
कंडक्शन स्थिति में योक को लंबे समय तक न खींचें (जैसे वेल्ड पर खींचना), इसे 5 सेकंड के लिए चालू और 5 सेकंड के लिए बंद होना चाहिए।
बारिश के मौसम में, कृपया बाहर काम न करें, बारिश से शॉर्ट सर्किट या रिसाव हो सकता है।
यदि डिवाइस में असामान्य शोर और गंध है, तो तुरंत बिजली बंद कर दें।
पावर कॉर्ड को खींचकर डिवाइस को न हिलाएं, क्योंकि इससे पावर कॉर्ड खराब हो जाएगा।
जब एसी पोर्टेबल पावर सप्लाई का लंबे समय तक उपयोग नहीं किया जाता है, तो लिथियम बैटरी को सक्रिय रखने के लिए इसे समय पर चार्ज किया जाना चाहिए। चार्जिंग से पहले पोर्टेबल पावर स्विच को बंद करना याद रखें।
6. कॉन्फ़िगरेशन तालिका
|
आईईएम |
नाम |
मात्रा |
|
1 |
होस्ट |
1 |
|
2 |
5-कोर पावर केबल |
1 |
|
3 |
योक स्ट्रैप |
1 |
|
4 |
योक बैकपैक |
1 |
|
5 |
हेक्स कुंजी 3mm |
1 |
|
6 |
एसी पोर्टेबल पावर सप्लाई |
1 |
|
7 |
चार्जर |
1 |
|
8 |
पावर पैक |
1 |
|
9 |
निर्देश पुस्तिका |
1 |
|
10 |
अनुरूपता का प्रमाण पत्र1 |
1 |
|
11 |
उपकरण कंटेनर |
1 |
