अवलोकन:

HUATEC एकीकृत पाइपलाइन एंटी-जंग कोटिंग स्थिति डिटेक्टर बिना खुदाई के दफन पाइपलाइनों का निरीक्षण कर सकता है,दफन पाइपलाइनों की बाहरी जंग रोधी कोटिंग के नुकसान का मात्रात्मक आकलन करें, और सटीक रूप से पाइपलाइनों की गहराई का पता लगाने और मापने के लिए। इस पता लगाने की तकनीक का उपयोग न केवल नए पूरा किए गए पाइपलाइनों के लिए निरीक्षण और स्वीकृति के साधन के रूप में किया जा सकता है,लेकिन संचालन में पाइपलाइनों की नियमित निगरानी के लिए भी. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsयह तेल, प्राकृतिक गैस, शहरी गैस और नल के पानी आदि के जंग रोधी पाइपलाइनों के लिए बाहरी संक्षारण रोधी कोटिंग्स के गुणवत्ता मूल्यांकन के लिए व्यापक रूप से लागू होता है।

तकनीकी मापदंड:

विशेषताएं:

*अति-संकीर्ण बैंडपास 0.2 हर्ट्ज चरण-लॉक लूप डीएसपी डिजिटल फ़िल्टर

*उच्च संवेदनशीलता प्राप्त करने वाला डिटेक्शन गहराई और दूरी को काफी बढ़ाता है।

*स्वतंत्र एसीवीजी (ए-फ्रेम) डिटेक्टर, रिसीवर से कनेक्ट करने की कोई आवश्यकता नहीं, उच्च विश्वसनीयता;

*ए-आकार के फ्रेम में बैटरी वोल्टेज डिस्प्ले, डीबी मूल्य माप के कार्य होते हैं, जो एंटी-कोरोशन लेयर क्षति बिंदु के आकार का माप है,क्षरण प्रतिरोधी परत क्षति बिंदु और दिशा संकेत.

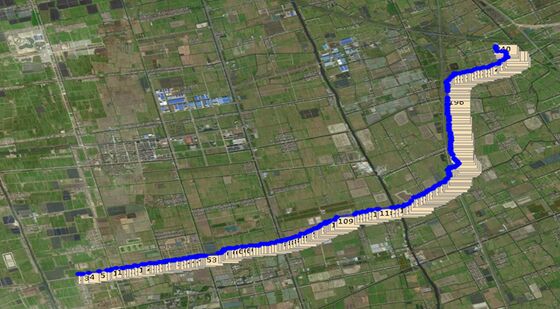

*जीपीएस पोजिशनिंग फ़ंक्शन, पाइपलाइन मार्गों का स्वचालित मानचित्रण;

*बाएं और दाएं तीर पाइपलाइन की स्थिति को दर्शाते हैं, जिससे पाइपलाइन का त्वरित पता लगाया जा सकता है।

*डेटा विश्लेषण सॉफ्टवेयर मूल रिकॉर्ड डेटा निर्यात कर सकता है और स्वचालित रूप से पता लगाने की रिपोर्ट उत्पन्न कर सकता है।

*डेटा विश्लेषण सॉफ्टवेयर वर्तमान क्षीणन दर के Y मूल्य, विरोधी जंग कोटिंग के क्षति बिंदुओं के घनत्व के P मूल्य की गणना कर सकता है,और जंग रोधी कोटिंग के इन्सुलेशन प्रतिरोध का Rg मान.

*डेटा विश्लेषण सॉफ्टवेयर के निर्यात परिणाम राष्ट्रीय मानक (GB/T 19285-2014) के अनुरूप हैं।

*डेटा विश्लेषण सॉफ्टवेयर में सॉफ्टवेयर कॉपीराइट पंजीकरण प्रमाण पत्र है।

कार्य सिद्धांत

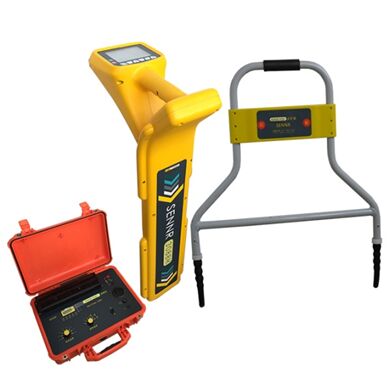

एचडी-170पीसीएम में तीन भाग होते हैंः ट्रांसमीटर, रिसीवर और डिटेक्टर (ए-फ्रेम) । ट्रांसमीटर एक स्वतंत्र 0.1A-3A डिटेक्शन सिग्नल आउटपुट डिवाइस है,और हैंडहेल्ड रिसीवर पाइपलाइन मार्गों को ट्रैक करने के लिए प्रयोग किया जाता है, सटीक रूप से क्षति के बिंदुओं का पता लगाने और वर्तमान मापने. पाइपलाइन पर वर्तमान की तीव्रता दूरी की वृद्धि के साथ घट जाती है.पाइप सामग्री और मिट्टी का वातावरण अपरिवर्तित रहता है, जमीनी पर जंग रोधी परत की बेहतर इन्सुलेशन, कम वर्तमान हानि और कम क्षीणन। इसके विपरीत, यदि जंग रोधी कोटिंग क्षतिग्रस्त है, जैसे कि उम्र बढ़ने,छिलना, और इन्सुलेशन प्रदर्शन खराब है, वर्तमान हानि अधिक गंभीर होगी और क्षीणन अधिक होगा।

जब सीसी सिग्नल के निकट अति-निम्न आवृत्ति संकेत (सीपी) पाइपलाइन पर लोड किया जाता है,पाइपलाइन की जंग रोधी परत के क्षतिग्रस्त बिंदु और मिट्टी द्वारा गठित वोल्टेज ग्रेडिएंट पाइपलाइन के ऊपर जमीन पर एक ग्राउंड इलेक्ट्रिक फील्ड वितरण स्थापित करता है. क्षति के बिंदु के जितना करीब होगा, वोल्टेज ग्रेडिएंट उतना ही बड़ा होगा और पाइपलाइन के ऊपर जमीन पर वर्तमान घनत्व उतना ही बड़ा होगा।जितना अधिक वर्तमान घनत्व उसके पास है, और जमीनी वोल्टेज ग्रेडिएंट जितना बड़ा होगा, जांच उपकरण पाइपलाइन की स्थिति का पता लगाता है, पाइपलाइन की स्थिति में डिटेक्टर रखता है। The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

मूल्यांकन सॉफ्टवेयर:

1सॉफ्टवेयर अवलोकन

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, छिपे हुए गहराई की जानकारी, पाइप में वर्तमान जानकारी, जंग रोधी परत क्षति बिंदु का आकार, आदि),राष्ट्रीय मानक (GB/T 19285-2014) और प्रासंगिक उद्योग मानकों के अनुसार, परीक्षण किए गए पाइप खंड की संक्षारण रोधी कोटिंग मूल्यांकन रिपोर्ट (चित्र रिपोर्ट, पाठ रिपोर्ट) प्रदान करें, and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: एंटी-जंग परत की निगरानी, एंटी-जंग परत की स्थानीय मरम्मत, एंटी-जंग परत की बड़ी मरम्मत आदि और रिपोर्ट के रूप में मुद्रित किया जा सकता है,पाइपलाइन मालिकों के लिए विश्वसनीय संदर्भ आधार प्रदान करना और संग्रहण को सुविधाजनक बनाना.

2सॉफ्टवेयर कार्य

रिसीवर द्वारा भूमिगत पाइपलाइन के ऑन-साइट माप डेटा के आधार पर (जैसे वर्तमान, भूमिगत गहराई, देशांतर और अक्षांश, दूरी, क्षति बिंदु का आकार आदि),प्रासंगिक वक्र और रिपोर्ट उत्पन्न की जाती हैं. सॉफ्टवेयर में निम्नलिखित कार्य हैं:

1. यह पाइपलाइन मीटर रिसीवर से जुड़ा जा सकता है, और वर्तमान डेटा, पाइपलाइन दफन गहराई, देशांतर और अक्षांश,दूरी और माप प्रक्रिया के दौरान सहेजे गए अन्य डेटा को सॉफ्टवेयर में आयात किया जा सकता है (या साइट पर एकत्रित प्रासंगिक डेटा को मैन्युअल रूप से दर्ज किया जा सकता है)इस बीच, कनेक्टेड स्थिति में, उपकरण में सहेजे गए डेटा को साफ़ किया जा सकता है।

2डेटा आयात करने के बाद, सॉफ्टवेयर वर्तमान क्षीणन दर Y मूल्य, एंटी-जंग परत के क्षति बिंदुओं के घनत्व P मूल्य की गणना कर सकता है,और आयातित आंकड़ों के आधार पर जंग रोधी परत का इन्सुलेशन प्रतिरोध Rg मान.

3आयातित डेटा और संबंधित गणनाओं के बाद डेटा को संपादित किया जा सकता है।

4. डेटा ब्राउज़ किया जा सकता है, और सहेजे गए डेटा को सांख्यिकीय तालिकाओं के रूप में प्रदर्शित किया जा सकता है। इसे आसानी से देखने के लिए एक्सेल या वर्ड तालिका प्रारूप में भी निर्यात किया जा सकता है।बनाई गई रिपोर्ट को वर्ड दस्तावेज़ प्रारूप या पीडीएफ दस्तावेज़ प्रारूप में सहेजा जाना चाहिए.
