उत्पाद विवरण:
|
| आवृति सीमा: | 2kHz 1o 9GH | पता लगाने की दूरी: | 0.3 मी से 120 मी |
|---|---|---|---|
| ध्वनि दबाव फैंज: | 30dB-1208 | अंतरंग स्मृति: | 32जी8 |
| आंशिक निर्वहन का पता लगाना: | लाइव डिस्प्ले P9PD | रिसाव का पता लगाना: | बील-डीएमई सिस्प्ले और रिसाव और लागत हानि का मूल्यांकन |
| प्रमुखता देना: | हाथ से चलने वाला ध्वनिक इमेजिंग कैमरा,गैस के लिए अल्ट्रासोनिक लीक डिटेक्टर,आंशिक डिस्चार्ज डिटेक्शन कैमरा |
||

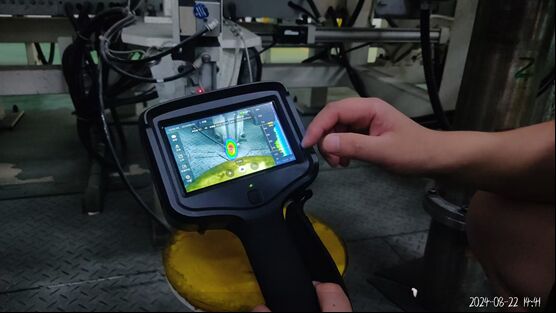

HFD-V100 हैंडहेल्ड ध्वनिक इमेजिंग कैमरा गैस रिसाव और आंशिक निर्वहन के लिए अल्ट्रासोनिक लीक डिटेक्टर
हम अपने दैनिक जीवन में पाते हैं कि मनुष्य किसी भी अन्य अंग की तुलना में तेज़ी से और अधिक सहज रूप से जानकारी एकत्र करने के लिए अपनी आँखों का उपयोग करते हैं। यही कारण है कि कई उद्योगों में, जटिल प्रक्रियाओं की "दृश्य" निगरानी की आवश्यकता होती है।
साथ ही, कई ऐसी तकनीकों का आविष्कार किया गया है जिन्होंने मानव दृष्टि के उन क्षेत्रों का विस्तार किया है जो आम तौर पर आँख के लिए अदृश्य होते हैं। परमाणु चुंबकीय अनुनाद इमेजिंग (एमआरआई), एक्स-रे मशीनें, और इन्फ्रारेड थर्मल इमेजिंग कैमरे कुछ ऐसे उदाहरण हैं जो मनुष्यों को अदृश्य पदार्थ को "देखने" की अनुमति देते हैं। हालांकि, वर्तमान में शोर को मापने के कुछ बुनियादी तरीके ही हैं, जैसे कि शोर मीटर। यदि शोर को भी देखा जा सके तो हमें क्या फायदा होगा? ध्वनिक इमेजिंग प्रणाली के माध्यम से हमारे चारों ओर सब कुछ कैसा "दिखेगा"?
HFD-V100 को दुनिया भर में प्रसिद्ध ध्वनिक ब्रांड KM के अनुप्रयोगों को देखने के लिए विकसित किया गया है, जैसे कि संपीड़ित गैस रिसाव, विद्युत मशीन में आंशिक निर्वहन का पता लगाना, अंतरिक्ष की तंगी का परीक्षण, आदि, ध्वनिक विज़ुअलाइज़ेशन तकनीक का उपयोग करके। लगभग सौ उच्च-सटीकता वाले डिजिटल माइक्रोफोन का उपयोग माप संवेदनशीलता में सुधार करता है, और 96kHz तक की अल्ट्रासोनिक आवृत्ति बैंड में संकेतों को माप सकता है। इसके अतिरिक्त, उच्च-आवृत्ति शोर का पता लगाने में उत्कृष्ट प्रदर्शन प्राप्त किया जा सकता है, जिसमें BSR (बज़, स्क्वीक, रैटल) शोर भी शामिल है। HFD-V100 ध्वनिक इमेजिंग प्रणाली एक नए प्रकार की शोर स्रोत पहचान, स्थिति निर्धारण और परीक्षण विश्लेषण प्रणाली है। यह रंगीन समोच्च मानचित्र के रूप में स्क्रीन पर एकत्र की गई ध्वनि को देखने के लिए एक उच्च-संवेदनशीलता वाले डिजिटल माइक्रोफोन का उपयोग करता है। ध्वनि क्षेत्र वितरण को प्रभावी ढंग से मापता है, ध्वनि छवि और दृश्य प्रकाश वीडियो छवि पूरी तरह से सुपरइम्पोज़ की जाती है, जिससे किसी वस्तु के तापमान पर थर्मल कैमरे के समान एक पता लगाने का प्रभाव बनता है। यह स्थिर-स्थिति, क्षणिक और गतिशील ध्वनि स्रोतों की तेज़ी से पहचान और स्थान निर्धारित कर सकता है, लोगों को ध्वनि तरंगों, ध्वनि क्षेत्रों और ध्वनि स्रोतों को सहज रूप से समझने में मदद करता है, मशीनरी और उपकरणों द्वारा उत्पन्न शोर के स्थानों और कारणों को समझता है, और फिर शोर को प्रबंधित और नियंत्रित करने के तरीके ढूंढता है।
तकनीकी विशिष्टताएँ
|
पैरामीटर |
आवृत्ति रेंज |
2kHz से 9GHz |
|
पता लगाने की दूरी |
0.3m से 120m |
|
|
ध्वनि दबाव रेंज |
30dB-120dB |
|
|
सेंसर (माइक्रोफोन) |
96 चैनल डिजिटल MEMS |
|
|
संवेदनशीलता |
10 मीटर की दूरी पर 3 बार दबाव पर 50ccm रिसाव का पता चला |
|
|
उपयोगकर्ता इंटरफ़ेस |
डिस्प्ले प्रकार |
5-इंच टच स्क्रीन 800x480 |
|
अंतर्निहित डिजिटल कैमरा (वैकल्पिक) |
फिक्स्ड फोकस लेंस |
|
|
कैमरा फ्रेम गति |
25fps |
|
|
बैकलाइट चमक |
समायोज्य |
|
|
माप प्रकार |
अल्ट्रासाउंड, श्रव्य ध्वनि, उपयोगकर्ता-परिभाषित |
|
|
रिसाव का पता लगाना |
रिसाव और लागत हानि का वास्तविक समय प्रदर्शन और मूल्यांकन |
|
|

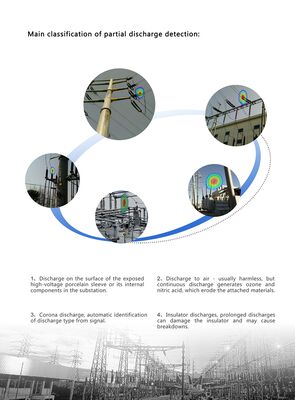

आंशिक निर्वहन का पता लगाना |
लाइव डिस्प्ले PD |
|
|
संचार और भंडारण |
आंतरिक मेमोरी |
32GB |
|
मेमोरी प्रकार |
फोटो JPG, वीडियो MP4 |
|
|
संचार |
Win.USB |
|
|
सॉफ्टवेयर |
डेटा रिपोर्ट सॉफ्टवेयर |
SoundReporter C सॉफ्टवेयर के साथ |
|
आंतरिक बैटरी |
बैटरी प्रकार |
रिचार्जेबल लिथियम बैटरी 7.4V, 3500mAh, साइट पर बदली जा सकती है |
|
बैटरी संचालन समय |
लगभग 3 घंटे (साइट के वातावरण और काम करने की स्थिति पर निर्भर करता है) |
|
|
चार्जिंग विधि |
बाहरी डुअल डॉट चार्जिंग |
|
|
चार्जिंग समय |
2-3 घंटे |
|
|
पर्यावरण पैरामीटर |
संचालन तापमान |
-20℃ से 50℃वजन-40℃ से 70℃ (बैटरी के बिना)वजन |
|
<95%RH |
भौतिक पैरामीटरवजन280x160x70mmवजन1.5kg |
|
|
शैल सामग्री |
एल्यूमीनियम मिश्र धातु, ABS |
|
|
IP ग्रेड |
IP51 |
सुरक्षा |
|
अनुपालन प्रमाण पत्र |
IEC, CE, CB, FCC, EX |
|
|
वारंटी |
वारंटी अवधि |
|
|
2 वर्ष |
भाषा समर्थन |
|
|
भाषा |
चीनी, अंग्रेजी |
अन्य अधिक अनुप्रयोग क्षेत्र:पर्यावरणीय शोर निगरानी, मशीन शोर नियंत्रण, इनडोर या खुले वातावरण में ध्वनिक माप, आदि, सभी ध्वनि स्रोतों के वितरण को मापने के लिए ध्वनिक इमेजिंग प्रणाली का उपयोग कर सकते हैं, जो इमेजिंग माप के अपने अनूठे विज़ुअलाइज़ेशन का लाभ उठाता है।बिजली संयंत्रों, कार्यशालाओं, परमाणु ऊर्जा संयंत्रों, आदि में पर्यावरणीय शोर की निगरानी और वितरण, शोर उत्पादन के स्थान और तीव्रता को चिह्नित करना, और शोर को खत्म करने के तरीके खोजने में मदद करना। |
|
राजमार्ग शोर विश्लेषण: कारों, ट्रेनों और हाई-स्पीड रेलवे के ड्राइविंग शोर को मापना, और शोर के वितरण का विश्लेषण करना, जो ध्वनि अवरोधों के डिजाइन और शोर में कमी के उपायों को अपनाने के लिए फायदेमंद है। |
मशीन की निगरानी: विभिन्न मशीन अवस्थाओं के फीचर डेटाबेस प्राप्त करने के बाद, एक डेटाबेस बनाकर, मशीन की स्थिति की वास्तविक समय में निगरानी की जा सकती है। |
शोर मूल्यांकन: बिजली स्टेशनों, ट्रांसफार्मर, इंजनों, आदि की शोर गुणवत्ता का मूल्यांकन करने के लिए, निश्चित बिंदुओं पर और मात्रात्मक रूप से उपकरण शोर परिमाण, आवृत्ति रेंज, आदि की रिपोर्ट करने के लिए। |
|
इसका उपयोग हॉल में ध्वनि वितरण का पता लगाने और विश्लेषण करने के लिए किया जाता है, और यह रिपोर्ट करने के लिए कि हॉल में ध्वनि समान है या नहीं और वितरण चार्ट के रूप में ध्वनिक अंधेरे क्षेत्र हैं या नहीं; किसी विशिष्ट व्यक्ति की बोलने की आवाज़ का निश्चित-बिंदु दिशात्मक पिकअप आसपास के ध्वनियों के हस्तक्षेप को समाप्त कर सकता है और प्रस्तुतकर्ता की स्पष्ट भाषण प्राप्त कर सकता है। |
प्रस्तुतकर्ता को अब माइक्रोफ़ोन ले जाने की आवश्यकता नहीं है। इसका उपयोग छोटे पैमाने के वातावरण में शोर को मापने और मूल्यांकन करने के लिए किया जाता है। यह वितरण मानचित्र के रूप में रहने वाले क्षेत्र में शोर की तीव्रता की रिपोर्ट करता है, विशेष रूप से सड़क के किनारे, और विशेष रूप से रहने वाले क्षेत्र के पास प्रत्येक शोर स्रोत (प्रसंस्करण संयंत्र, प्रयोगात्मक क्षेत्र, आदि) की तीव्रता को मापता है। |
|
