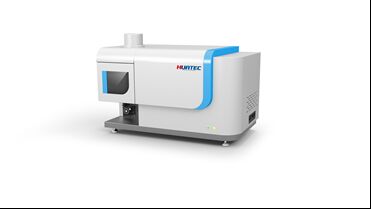

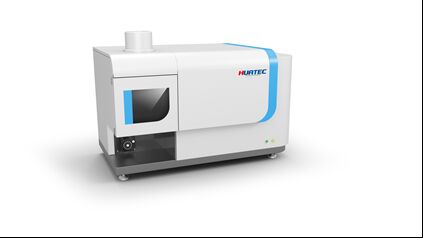

ICP-H7001 सिंगल चैनल ICP ऑप्टिकल उत्सर्जन स्पेक्ट्रोमीटर 70 तत्वों का विश्लेषण उच्च संवेदनशीलता

ICP-H7001 एकल चैनल ICP ऑप्टिकल उत्सर्जन स्पेक्ट्रोमीटर 70 तत्व विश्लेषण उच्च संवेदनशीलता

1उपकरण का वर्णन और पर्यावरण आवश्यकताएं

1.1 साधन का वर्णन

HUATEC ICP-H7001 एक एकल-चैनल स्कैनिंग प्रेरक रूप से युग्मित प्लाज्मा उत्सर्जन स्पेक्ट्रोमीटर है जिसमें उच्च संवेदनशीलता वाली फोटोमल्टिप्लायर ट्यूब डिटेक्टर के रूप में है।यह कई तत्वों का परीक्षण करता है और 70 प्रकार के तत्वों को माप सकता है. इसमें एक ठोस-राज्य उच्च आवृत्ति आरएफ जनरेटर, स्वचालित ट्यूनिंग और चीनी और अंग्रेजी ऑपरेशन इंटरफेस के साथ सॉफ्टवेयर है; एक समर्पित परिसंचारी शीतलन पानी प्रणाली को कॉन्फ़िगर करें,आर्गन गैस नलिका, शीतलन जल पाइप, और एक उच्च संवेदनशीलता नमूनाकरण प्रणाली (एक डबल ट्यूब एटॉमाइजेशन कक्ष के साथ आयातित उच्च दक्षता एटॉमाइज़र) ।

1.2 पर्यावरणीय आवश्यकताएं

1.2.1. संवहन, धूल, संक्षारक गैसों और कंपन से बचने के लिए उपकरण को सीधे खिड़की या दरवाजे के पास न स्थापित करें।

1.2.2कृपया विद्युत चुम्बकीय हस्तक्षेप से दूर रहें।

1.2.3परिवेश का तापमान: 20-25°C.

1.2.4कामकाजी आर्द्रताः ≤ 70%.

1.2.5यंत्र को स्थिर, कंपन रहित कार्यक्षेत्र पर रखा जाना चाहिए और यंत्र के ऊपर एक निकास प्रणाली होनी चाहिए।उपकरण के पास कोई तेज प्रकाश या मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं होना चाहिए, और पर्यावरण में कोई मजबूत संक्षारक गैस नहीं होनी चाहिए।

2मुख्य तकनीकी मापदंड

2.1 डेस्कटॉप, प्लाज्मा ऊर्ध्वाधर अवलोकन प्रणाली

2.2 प्लाज्मा लौ को दो आयामों (आगे और पीछे, ऊपर और नीचे, बाएं और दाएं) में कंप्यूटर नियंत्रण के माध्यम से समायोजित किया जा सकता है।

2.3 पता लगाने की सीमा राष्ट्रीय मानक के ए स्तर की आवश्यकताओं को पूरा करती है.

2.4 स्पेक्ट्रल लचीलापनः यह विश्लेषणात्मक तत्वों की स्पेक्ट्रल लाइनों पर अर्ध मात्रात्मक और मात्रात्मक विश्लेषण कर सकता है।

2.5 विशिष्ट पीएमटी डिटेक्टरों को कॉन्फ़िगर करें

3इंजेक्शन प्रणाली

3.1 टॉर्च ट्यूब: एकीकृत एकीकृत क्वार्ट्ज आयताकार ट्यूब (पेटेंट तकनीक)

3.2 नेबुलाइज़र: उच्च परिशुद्धता और दक्षता वाले समकक्ष एटॉमाइज़र 2 मिलीलीटर/मिनट

3.3 परमाणुकरण कक्ष: पेटेंट प्रौद्योगिकी के साथ एक विस्तारित डबल ट्यूब परमाणुकरण कक्ष

3.4 कुल आर्गॉन खपतः 14 लीटर/मिनट से कम

3.5 पेरिस्टाल्टिक पंप एक पांच चैनल 15 रोलर पूरी तरह से स्वचालित डिजाइन है, और पेरिस्टाल्टिक पंप की गति लगातार समायोज्य है।

3.6 स्प्लिट प्रकार की इंजेक्शन प्रणाली आयताकार ट्यूब में एटॉमिज़ेशन पर उच्च तापमान के प्रभाव को कम करती है और सीधे नमूना की प्रगति का निरीक्षण भी कर सकती है,असामान्य स्थितियों के वास्तविक समय में उन्मूलन की सुविधा.

यदि उपकरण गैस स्रोत समाप्त होने पर रुक जाता है, तो यह न केवल बिजली की आपूर्ति को महत्वपूर्ण क्षति का कारण बनेगा, बल्कि टॉर्च ट्यूब के जलने का भी कारण बनेगा।गैस स्रोत की स्थिरता उपकरण के इनपुट अंत में वोल्टेज प्रतिक्रिया मूल्य की वास्तविक समय की निगरानी द्वारा निर्धारित किया जाता हैएक बार मान गिर जाने के बाद, बिजली की आपूर्ति तुरंत बंद कर दी जाती है, और उपकरण के अंदर शेष गैस को ठंडा करना जारी रखा जा सकता है।

3.8 लौ वीडियो निगरानीः उपकरण एक अत्यधिक संवेदनशील लौ सेंसर प्रणाली और एक दृश्य वीडियो निगरानी कैमरा से लैस है,जो वास्तविक समय में दहन कक्ष की लौ की स्थिति का निरीक्षण कर सकता है और उपकरण के महत्वपूर्ण घटकों की सुरक्षा के लिए इंजन बंद होने पर स्वचालित रूप से आरएफ बिजली की आपूर्ति बंद कर सकता है.

4आरएफ जनरेटर और प्लाज्मा

4.1 प्रकारः ठोस अवस्था उच्च आवृत्ति आरएफ जनरेटर, तेजी से पानी ठंडा (पेटेंट तकनीक), स्वचालित ट्यूनिंग।

4.2 आवृत्तिः 27.12MHz.

4.3 शक्तिः 500W~1600W, निरंतर समायोज्य, 1W की समायोजन सटीकता के साथ, शक्ति स्थिरताः <0.1%

4.4 प्लाज्मा की प्रज्वलन पूरी तरह से स्वचालित नियंत्रण है, और आईसीपी-ओईएस की मुख्य बिजली आपूर्ति को छोड़कर वाहक गैस प्रवाह दर जैसे सभी संचालन मापदंडों को मैन्युअल रूप से समायोजित करने की आवश्यकता नहीं है।

4.5 बिजली आपूर्ति की विशेषताएं: आरएफ बिजली आपूर्ति के लिए रिवर्स पावर सुरक्षा से लैस (पेटेंट तकनीक)

4.6 औजारों का प्रतिस्थापनः पेटेंट किए गए आयताकार ट्यूब औजारों और आयताकार ट्यूबों के स्थापना मंच का उपयोग करके इंजेक्शन प्रणाली को जल्दी से प्रतिस्थापित करें।

5ऑप्टिकल प्रणाली

5.1 ऑप्टिकल स्थिरताः इंजेक्शन सिस्टम के समान प्लेटफॉर्म पर डिजाइन किया गया है, पूरी ऑप्टिकल प्रणाली में भूकंपीय माप हैं, और सामान्य ग्राउंड कंपन इसके विश्लेषणात्मक प्रदर्शन को प्रभावित नहीं करते हैं।

5.2 प्रणाली प्रकारः चेनिटिनी प्रकार (सी-टी प्रकार), 1000 मिमी की फोकल दूरी के साथ।

5.3 ऑप्टिकल प्रणाली को स्थिर तापमान पर ± 0.1 °C के तापमान स्थिरता के साथ रखा जाना चाहिए.

स्कैनिंग मोटर की न्यूनतम कदम दूरी 0.0004nm है।

6नियंत्रण सॉफ्टवेयर:

6.1 सॉफ्टवेयर का प्रयोग करना आसान और सहज है, गुणात्मक, अर्ध मात्रात्मक और मात्रात्मक विश्लेषण कार्यों के साथ-साथ उपकरण नैदानिक अनुकूलन कार्यों के साथ।सॉफ्टवेयर चीनी और अंग्रेजी दोनों संस्करणों में उपलब्ध है, और आवश्यकताओं के अनुसार स्विच किया जा सकता है। रिपोर्ट प्रारूप आउटपुट प्रारूप पीडीएफ, एक्सेल, इलेक्ट्रॉनिक फ़ाइल या प्रत्यक्ष मुद्रण है, और एक अंग्रेजी टेम्पलेट हो सकता है।नियंत्रण सॉफ्टवेयर विंडोज के अंग्रेजी संस्करण के तहत चल सकता है.

6.2 सॉफ्टवेयर एल्गोरिदमों को अनुकूलित करके, वास्तविक समय मैट्रिक्स निष्कर्षण विधियों को प्राप्त किया जा सकता है, जो हस्तक्षेप वाले स्पेक्ट्रम के लिए वास्तविक समय में दो आयामी निर्देशांक में ज़ूम इन और आउट करने की अनुमति देता है,स्पेक्ट्रम प्रसंस्करण की सुविधाएक क्लिक से परिणामों की स्वचालित गणना ग्राहकों के लिए माध्यमिक डेटा प्रसंस्करण की परेशानी को समाप्त करती है।

6.3 सॉफ्टवेयर कॉन्फ़िगरेशन ऑडिट ट्रैकिंग फ़ंक्शन को बहु-उपयोगकर्ता और बहु-अनुमति सेटिंग्स पर सेट किया जा सकता है। उपयोगकर्ता इसे अपनी आवश्यकताओं के अनुसार सक्षम कर सकते हैं और साथ ही,मापा गया डेटा बैकअप के लिए सर्वर पर सहेजा जा सकता है.

6.4 प्रत्येक स्पेक्ट्रल लाइन माप के लिए वास्तविक समय में तरंग दैर्ध्य सुधार स्वचालित रूप से किया जाएगा ताकि सटीक शिखर स्थिति सुनिश्चित हो सके।

6.5 सॉफ्टवेयर में ट्रेसिंग फंक्शन है और ट्रेसिंग के दौरान वास्तविक समय में वर्तमान नमूना गणना परिणाम प्रदर्शित कर सकता है।

6.6 पूरी तरह से स्वचालित सुरक्षा सुरक्षा कार्य, नियंत्रण कार्ड का उपयोग करके साधन संचार और नियंत्रण, सॉफ्टवेयर द्वारा नियंत्रित और अनुकूलित अवलोकन स्थिति,परिस्थिर पंप गति को नियंत्रित करने के कार्य के साथ.

6.7 उपकरण निदान सॉफ्टवेयर और नेटवर्क संचार, डेटा पुनः प्रसंस्करण कार्य।

6.8 सॉफ्टवेयर में डेटा संग्रह प्रबंधन कार्य है, डेटा बैकअप, पुनर्प्राप्ति, हटाने और सप्पो का समर्थन करता हैrts पाठ प्रारूप में डेटा का आउटपुट।
