उत्पाद विवरण:
|
| डिटेक्शन रेंज: | 0-1000 मिमी (सामान्य जलरोधी परत सामग्री के लिए) | ध्वनि वेग -सीमा: | (100~20000) मी/से |
|---|---|---|---|
| पुनरावृत्ति आवृत्ति: | 16-15000 | संकल्प: | > 40dB (5P14) |
| जांच आवृत्ति (मेगाहर्ट्ज): | 0.2-25 | संवेदनशीलता मार्जिन: | >65dB (200 मिमी गहरे Φ2 फ्लैट-बॉटम छेद के लिए) |
| डिजिटल दमन: | (0~80)%, रैखिकता और लाभ पर कोई प्रभाव नहीं | ||
| प्रमुखता देना: | IP65 अल्ट्रासोनिक बॉन्ड परीक्षक,उच्च परिशुद्धता बी-स्कैन इमेजिंग परीक्षक,ब्लूटूथ पीडीएफ रिपोर्ट बॉन्ड परीक्षक |
||

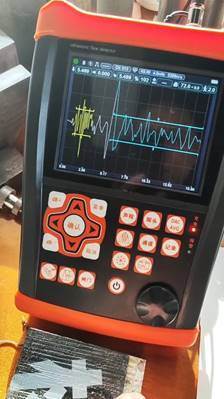

एचएफडी-810 आईपी65 उच्च परिशुद्धता अल्ट्रासोनिक बॉन्ड परीक्षक बी-स्कैन इमेजिंग ब्लूटूथ पीडीएफ रिपोर्ट के साथ
विशेषताएं:
जलरोधी परत के लिए परीक्षण किए गए प्रमुख मापदंडः मोटाई और आसंजन।
पूर्ण परीक्षण प्रक्रियाओं का समर्थन करता है; संचालित करने में आसान, स्टार्टअप के तुरंत बाद जलरोधक परत निरीक्षण को सक्षम करता है।
बी-स्कैन इमेजिंग के साथ सहायक निरीक्षण।
पुनरावृत्ति दरः 1615000 हर्ट्ज उच्च परिशुद्धता के साथ समायोज्य; उच्च गति स्कैनिंग यह सुनिश्चित करती है कि कोई दोष याद न हो।
उच्च संकेत-शोर अनुपात, अत्यंत स्थिर तरंग रूप, और कठोर परिस्थितियों में विश्वसनीय संचालन के लिए विशेष विरोधी हस्तक्षेप डिजाइन।
12-बिट एडी कनवर्टर, 25 मेगाहर्ट्ज जांच के साथ संगत, उच्च संवेदनशीलता और छोटे दोषों के लिए संकल्प के साथ स्पष्ट विवरण प्रदान करता है।
स्वचालित रूप से जांच प्रदर्शन का विश्लेषण और मूल्यांकन करता है, और जांच मूल्यांकन रिपोर्ट उत्पन्न करता है।
उच्च परिशुद्धता मोटाई माप समारोह।
ब्लूटूथ वायरलेस ट्रांसमिशन; मोबाइल एपीपी के माध्यम से साइट पर दोष का पता लगाने की रिपोर्ट का उत्पादन और मुद्रण।
दोष का पता लगाने की रिपोर्ट सीधे समर्पित सॉफ्टवेयर के बिना संपादन योग्य पीडीएफ फ़ाइलों के रूप में निर्यात की जा सकती है।
उपकरण USB फ्लैश ड्राइव के माध्यम से स्वचालित उन्नयन का समर्थन करता है, सुविधाजनक और कुशल।
IP65 सुरक्षा रेटिंग, मजबूत, जलरोधक और धूलरोधी; डम्पिंग ब्रैकेट किसी भी कोण में समायोजन की अनुमति देता है।
एकल बैटरी 15 घंटे का निरंतर संचालन, 3 घंटे का फास्ट चार्जिंग प्रदान करती है और स्वतंत्र चार्जिंग का समर्थन करती है; दो बैटरी निरंतर काम करने की अनुमति देती हैं।
तकनीकी विनिर्देश
|
पद |
विनिर्देश |
|
पता लगाने की सीमा |
0~1000 मिमी (सामान्य जलरोधी परत सामग्री के लिए) |
|
ध्वनि वेग सीमा |
(100~20000) मी/सेकंड |
|
पुनरावृत्ति की आवृत्ति |
16 ₹15000 |
|
गतिशील सीमा |
≥38dB |
|
ऊर्ध्वाधर रैखिकता (V) |
V < 1.5% |
|
क्षैतिज रैखिकता (एच) |
H < 0.2% |
|
जांच आवृत्ति (MHz) |
0.2 ¢ 25 |
|
संकल्प |
>40dB (5P14) |
|
संवेदनशीलता सीमा |
> 65dB (200 मिमी गहराई के Φ2 फ्लैट-बॉट होल के लिए) |
|
नमूना लेने की आवृत्ति |
400 मीटर |
|
ब्लूटूथ |
✓ |
|
बी स्कैन |
✓ |
|
रंग योजना |
पांच प्रकार |
|
मोबाइल एप्लिकेशन |
✓ |
|
रिपोर्ट निर्यात विधि |
यूएसबी फ्लैश ड्राइव के माध्यम से सीधे पीडीएफ निर्यात |
|
कुल मिलाकर पता लगाने की प्रक्रिया आयात |
आयात/निर्यात के लिए उपलब्ध 500 प्रक्रियाएं |
|
जांच परीक्षण रिपोर्ट |
✓ |
|
डिजिटल दमन |
(0~80)%, रैखिकता और लाभ पर कोई प्रभाव नहीं |
|
जांच का प्रकार |
एकल क्रिस्टल सीधी जांच, दोहरी क्रिस्टल जांच, पार-प्रसारण जांच |
|
द्वार |
आरंभिक तरंग द्वार, खोया तरंग द्वार; एकल द्वार, दोहरे द्वार |
|
अलार्म |
बजर अलार्म, एलईडी लाइट अलार्म |
|
विद्युत आपूर्ति |
DC 9V |
|
बैटरी कार्य समय |
15 घंटे |
|
समग्र आयाम |
260×175×60 (मिमी) |
|
वजन |
1.3 किलोग्राम |
|
परिवेश का तापमान |
(-10~50) °C |
|
सापेक्ष आर्द्रता |
(20~95)% आरएच |
|
तीव्रता प्रसारित करें |
50V, 100V, 200V, 300V, 400V, 500V ग्रेडेड चयन, व्यापक लागू जांच रेंज |
|
पल्स चौड़ाई |
विभिन्न आवृत्तियों के जांच से मेल खाने के लिए 30 ̊510 के भीतर लगातार समायोज्य |
|
जांच डम्पिंग |
50Ω, 100Ω, 150Ω, 400Ω वैकल्पिक, संवेदनशीलता और संकल्प की विभिन्न कार्य आवश्यकताओं को पूरा करने के लिए |
|
हार्डवेयर रीयल-टाइम सैंपलिंग |
उच्च रिज़ॉल्यूशन 12-बिट एडी कनवर्टर, नमूनाकरण गति 400 मेगाहर्ट्ज, उच्च निष्ठा तरंग रूप |
|
पता लगाने का मोड |
सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ का पता लगाना |
|
गेट रीडिंग |
एकल गेट और डबल गेट रीडिंग मोड उपलब्ध; गेट के भीतर पीक रीडिंग |
|
पैरामीटर समायोजन मोड |
बटन समायोज्य / संवाद बॉक्स |
|
पद |
विनिर्देश |
|
ब्रैकेट |
मुक्त कोण समायोजन |
|
कुल लाभ |
120 डीबी (0.1 डीबी, 1 डीबी, 2 डीबी और 6 डीबी के चरण वृद्धि के साथ) |
|
कनेक्टर |
बीएनसी वैकल्पिक |
नोटः उपरोक्त सभी संकेतकों को 2.5 मेगाहर्ट्ज की जांच आवृत्ति और पूर्ण तरंग पता लगाने के मोड के साथ मापा जाता है।
कार्य
स्वचालित कैलिब्रेशनः सुविधाजनक संचालन के लिए एक कुंजी स्वचालित कैलिब्रेशन। स्वचालित रूप से जांच शून्य बिंदु, K मूल्य, सामने के किनारे और सामग्री ध्वनि वेग को कैलिब्रेट करें।
दोष गूंज की स्थिति का स्वतः प्रदर्शनः गहराई d, क्षैतिज p, दूरी s, आयाम, समकक्ष dB, व्यास φ मान।
स्वचालित लाभ, इको लिफाफा और पीक मेमोरी सहित कार्य दोष का पता लगाने की दक्षता में सुधार करते हैं।
φ मान की गणना: सीधी जांच फोर्जिंग निरीक्षण के लिए, अधिकतम दोष प्रतिध्वनि का पता लगाने पर स्वचालित रूप से एपर्चर φ मान में परिवर्तित; बड़े सपाट तल की गणना समर्थित है।
500 स्वतंत्र दोष पता लगाने के चैनल (विस्तार योग्य), किसी भी उद्योग के लिए दोष पता लगाने के मानकों को इनपुट और स्टोर करने के लिए स्वतंत्र, साइट पर परीक्षण ब्लॉक ले जाने की आवश्यकता नहीं है।
1000 ए-स्कैन तरंगों और डेटा तक स्टोर और प्लेबैक (विस्तार योग्य) ।
बाहरी यू डिस्क समर्थित; आंतरिक भंडारण किसी भी समय निर्यात किया जा सकता है, और असीमित दोष का पता लगाने फ़ाइलों को सीधे संग्रहीत किया जा सकता है।
बी-स्कैनः वास्तविक समय स्कैनिंग और क्रॉस-सेक्शन डिस्प्ले, अधिक सहज परिणामों के लिए दोष आकार दिखाते हैं।
20 अंतर्निहित दोष पहचान मानक, किसी भी उद्योग मानक के मुक्त इनपुट का समर्थन करते हैं।
समायोज्य प्रेषण धड़कन चौड़ाई और तीव्रता।
दोष का पता लगाने की रिपोर्ट प्रबंधन के लिए मोबाइल फोन और कंप्यूटर के साथ ब्लूटूथ संचार।
उच्च प्रदर्शन, सुरक्षित और पर्यावरण के अनुकूल लिथियम बैटरी द्वारा संचालित। मानक संस्करण 12 घंटे से अधिक निरंतर संचालन का समर्थन करता है; वैकल्पिक संस्करण 15 घंटे तक बढ़ाया जाता है।
वास्तविक समय में घड़ी रिकॉर्डिंगः निरीक्षण की वास्तविक तिथि और समय को ट्रैक, रिकॉर्ड और स्टोर करें।
लाभ और रैखिकता को प्रभावित किए बिना डिजिटल दमन।
लाभ मुआवजा: सतह की असमानता, मोटे काम के टुकड़ों की लंबी दूरी की जांच आदि के कारण सही डीबी कमजोरी।
वक्रता सुधारः घुमावदार workpieces के लिए, वास्तविक समय में परिधि स्थिति और दोषों की गहराई प्रदर्शित करें।
दो इनपुट मोडः कोण और K मान।
इको नंबर विश्लेषण।
इको कोडिंगः दोष का पता लगाने के लिए विभिन्न रंगों में 1 ¢ 9 इको प्रदर्शित करें।
स्क्रीन फ्रीज और अनफ्रीज करें.
तरंगरूप भरना।
बिजली की स्थिति का संकेत।
कैप्चर मार्कर.
गेट के अंदर लहर के रूप में रंग चिह्नित।
गेट विस्तार।
मानक सामान
मुख्य इकाई: 1 पीसी
जलरोधी परत के लिए विशेष सीधी जांचः 1 पीसी
सीधी जांच DTM5: 1 पीसी
9V पावर एडाप्टर: 1 पीसी
जांच केबलः 1 पीसी
उत्पाद पैकेजिंग बॉक्सः 1 पीसी
उपयोगकर्ता पुस्तिकाः 1 पीसी
अनुरूपता प्रमाण पत्र, पैकिंग सूची, गारंटी कार्डः 1 सेट
अल्ट्रासोनिक दोष डिटेक्टर मोबाइल एपीपीः 1 सेट
उपकरण कलाई पट्टाः 1 पीसी
वैकल्पिक सामान
मानक परीक्षण ब्लॉक
अन्य प्रकार के जांच
अन्य जांच केबल
कूपप्लान्ट
ब्लूटूथ प्रिंटर
