उत्पाद विवरण:
|
| सामग्री: | 3000 पीसी/माह | स्क्रीन: | एलसीडी |
|---|---|---|---|
| पैमाना: | एचवी、एचबी、एचआरसी, एचएलडी | डेटा प्रदर्शन: | 50 लोडिंग बल, परीक्षण-समय, परीक्षण परिणाम, औसत, अधिकतम, न्यूनतम, विचलन और रूपांतरण स्केल.0 समूह अधिक |
| गुणवत्ता: | मापने वाले डेटा के 1000-समूह और अंशांकन डेटा के 20-समूह | कठोरता का पैमाना: | एचएल, एचबी, एचआरबी, एचआरसी, एचआरए, एचवी, एचएस |
| आकार: | 160x80x31मिमी | जांच: | मोटर |
| प्रमुखता देना: | विकर्स हीरा इंडेंटर कठोरता परीक्षक,मोटर चालित जांच अल्ट्रासोनिक कठोरता परीक्षक,गैर-विनाशकारी परीक्षण उपकरण |
||

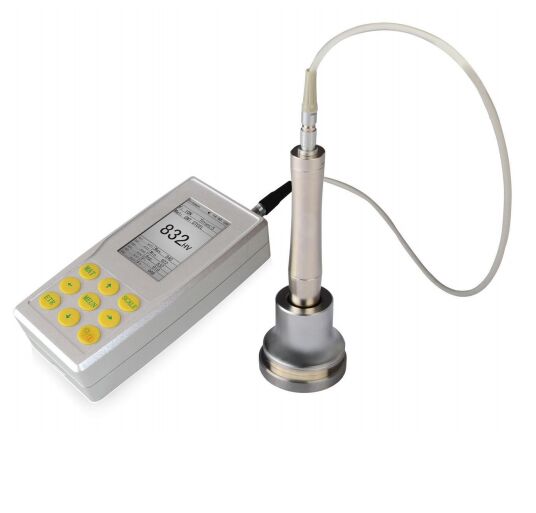

136° विकर्स डायमंड इंडेंटर अल्ट्रासोनिक कठोरता परीक्षक मोटर चालित जांच
विशेषताएं:
●ब्रिनेल, रॉकवेल, विकर्स, लीब आदि जैसे आम तौर पर उपयोग किए जाने वाले कठोरता माप के लिए नुकसान स्पष्ट हैं।
● रॉकवेल और ब्रिनेल के भारी भार बल और बड़े इंद्रधनुष के कारण नमूना सतह पर गंभीर विनाश होता है।
● विकर ऑप्टिकल माप का उपयोग करते हैं, लेकिन केवल पेशेवर तकनीशियन ही सुचारू रूप से काम कर सकते हैं, भारी कार्य टुकड़े, स्थापित मशीनरी और स्थायी रूप से इकट्ठे भागों की कठोरता को मापना असंभव है।
● लीब कठोरता परीक्षक कठोरता को मापने के लिए रिबाउंड और अप्रत्यक्ष पद्धति लागू करता है, आसानी से ब्रीनेल, रॉकवेल और विकर्स पैमाने में परिवर्तित होने पर बड़े विचलन का कारण बनता है।
● अल्ट्रासोनिक कठोरता परीक्षक HUH-5E परीक्षण टुकड़ों के लिए तुलनात्मक कठोरता माप करने के लिए अल्ट्रासोनिक संपर्क प्रतिबाधा विधि लागू करता है, उच्च सटीकता, दक्षता,पोर्टेबल और आसान संचालन.
● अल्ट्रासोनिक कठोरता परीक्षक HUH-5E का व्यापक रूप से छोटे फोर्जिंग, कास्ट सामग्री, वेल्ड निरीक्षण, गर्मी प्रभावित क्षेत्र, आयन-नाइट्राइड स्टैम्पिंग डाट और मोल्ड, फॉर्म, प्रेस,पतली दीवार वाले भाग, बीयरिंग, दांतों के किनारे आदि
मैनुअल जांच की विशेषताएं:
● नवीनतम अल्ट्रासोनिक सेंसर तकनीक का परिचय
● सहायक उपकरणों के बिना सटीक कठोरता मूल्य प्राप्त करें
● 360° त्वरित माप का समर्थन करें
● उत्कृष्ट मानव-इंजीनियरिंग डिजाइन
● जांच का उचित आयाम और वजन नियंत्रण के लिए सुविधाजनक है
● नमूना के किनारे और स्थिर स्थिति के लिए त्वरित और सटीक माप
● माइक्रो-इंडेंट्रेशन, नमूना के लिए विनाशकारी नहीं
विनिर्देशः
| उत्पाद का नाम | यूसीआईअल्ट्रासोनिक कठोरता परीक्षक |
| मॉडल | HUH-5E |
| लोड बल | 10एन मोटर चालित जांच |
| इंडेंटर | 136° विकर्स डायमंड इंडेंटर |
| माप सीमा |
एचबीः 85-650; एचवी 80-1599; एचआरसी 20-70; एचआरबीः 41-100; एचआरएः 61-85.6 एच.एस.: 34.2-97.3;Mpa: 255-2180N/mm |
| माप की सटीकता | HV:±3%HV; HRC:±1.5HRC; HB:±3%HB; HLD:±5HLD; |
| माप दिशा | समर्थन 360° |
| डेटा भंडारण | माप डेटा के 1000-समूहों और कैलिब्रेशन डेटा के 20 समूहों को बचाने के लिए |
| कठोरता पैमाना | एचवी, एचबी, एचआरसी, एचएलडी |
| डेटा प्रदर्शन | लोड बल, परीक्षण समय, परीक्षण परिणाम, औसत, अधिकतम, न्यूनतम, विचलन और रूपांतरण स्केल। |
| कठोरता संकेत | एलसीडी डिस्प्ले |
| परिचालन वातावरण | तापमानः-10°C~50°C; आर्द्रताः 30%~80%R.H. |
| ऑपरेटिंग वोल्टेज | डीसी 6 वी |
| उपकरण आयाम | 160x80x31 मिमी |
| शुद्ध भार | लगभग 500 ग्राम ((बिना जांच के) |
मानक वितरणः
| मानक वितरण | मात्रा | मानक वितरण | मात्रा | मानक वितरण | मात्रा | मानक वितरण | मात्रा |
| HUH-5E मुख्य इकाई | 1 | जांच केबल | 1 | एंटी-वीब्रशन केस | 1 | अंग्रेजी संचालन पुस्तिका | 1 |
| 10एन मोटर चालित जांच | 1 | कॉम केबल | 1 | स्क्रू | 1 | वारंटी कार्ड | 1 |
| मानक रॉकवेल ब्लॉक | 1 | यूएसबी केबल | 1 | योग्यता प्रमाण पत्र | 1 | पैकिंग सूची | 1 |
मैनुअल जांच विनिर्देशः
| जांच का प्रकार | यूसीआई-1के | UCI-2K | यूसीआई-5K | UCI-10K |
| परीक्षण बल | 10N | 20N | 50N | ९८एन |
| व्यास | 22 मिमी | 22 मिमी | 22 मिमी | 22 मिमी |
| लम्बाई | 154 मिमी | 154 मिमी | 154 मिमी | 154 मिमी |
| अस्थिर छड़ी व्यास | 2.4 मिमी | 2.4 मिमी | 3 मिमी | 3 मिमी |
| मापने की सतह की मोटाई | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |
मोटर चालित जांच के विनिर्देश:
| जांच का प्रकार | यूसीआई-300 | यूसीआई-500 | यूसीआई-800 | यूसीआई-1000 |
| परीक्षण बल | 3एन | 5N | 8N | 10N |
| व्यास | 46 मिमी | 46 मिमी | 46 मिमी | 46 मिमी |
| लम्बाई | 197.5 मिमी | 197.5 मिमी | 197.5 मिमी | 197.5 मिमी |
| अस्थिर छड़ी व्यास | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी | 3.7 मिमी |
| परीक्षण सामग्री का न्यूनतम वजन | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम | 0.3 किलोग्राम |
| न्यूनतम मोटाई | 2 मिमी | 2 मिमी | 2 मिमी | 2 मिमी |
ब्लॉक विनिर्देश:
| कठोरता सीमा | एकरूपता | कड़वाहट | आयाम |
| (28~35) एचआरसी | ±1.5HRC | Ra=0.02um | Ø90x16 मिमी |
| (38~43) एचआरसी | ±1.5HRC | Ra=0.02um | Ø90x16 मिमी |
| (48~53) एचआरसी | ±1.5HRC | Ra=0.02um | Ø90x16 मिमी |
| (58~63) एचआरसी | ±1.5HRC | Ra=0.02um | Ø90x16 मिमी |
| (300~500) एचवी1 | ± 3% एचवी | Ra=0.02um | Ø90x16 मिमी |
| (300~500) एचवी5 | ± 3% एचवी | Ra=0.02um | Ø90x16 मिमी |
समर्थन अंगूठी विनिर्देशोंः
| समर्थन रिंग नाम | योजना समर्थन अंगूठी | छोटी सिलेंडर समर्थन अंगूठी | बड़ी सिलेंडर समर्थन अंगूठी |
| आवेदन | योजना परीक्षण टुकड़ा | व्यास 8-22 मिमी परीक्षण टुकड़ा | व्यास 16-80 मिमी परीक्षण टुकड़ा |
यूसीआई उपकरणों के चयन और उपयोग के लिए दिशानिर्देश:
| भार | मॉडल | विशेषताएं | विशिष्ट अनुप्रयोग |
| ९८एन | मानक लंबाई (मैनुअल) |
अपेक्षाकृत बड़ी झुकना; न्यूनतम सतह की आवश्यकता होती है तैयारी |
छोटे फोर्जिंग, कास्टिंग सामग्री, वेल्ड निरीक्षण, HAZ |
| 50N |
मानक लंबाई (मैनुअल) विस्तारित लंबाई (मैनुअल) संक्षिप्त जांच (मैनुअल) |
सामान्य उपयोग के लिए 30 मिमी की विस्तारित लंबाई कम लंबाई (90 मिमी); अलग आवास में इलेक्ट्रॉनिक्स |
इंडक्शन हार्ड या कार्बोराइज्ड मशीन के भाग, के लिए उदाहरण, कैमशाफ्ट, टरबाइन वेल्ड निरीक्षण, HAZ ग्रिव में माप, गियर दांतों के किनारों और जड़ों पर टरबाइन ब्लेड, पाइपों की आंतरिक दीवार Ø > 90 मिमी के साथ |
| 10N |
मानक लंबाई (मैनुअल) विस्तारित लंबाई (मैनुअल) संक्षिप्त जांच (मैनुअल) |
भार लागू करने के लिए आसान है और तेज त्रिज्या पर परीक्षण करने के लिए नियंत्रण प्रदान करता है 30 मिमी की विस्तारित लंबाई कम लंबाई (90 मिमी); अलग आवास में इलेक्ट्रॉनिक्स
|
आयन-नाइट्राइड स्टैम्पिंग मोल्ड, प्रपत्र, प्रेस, पतली दीवार वाले भाग असर, दांतों के किनारे टरबाइन ब्लेड, पाइपों की आंतरिक दीवार Ø > 90 मिमी के साथ |
| 8 N | मोटर जांच शैली | लोड सर्वोमोटर द्वारा लागू किया जाता है | परिष्कृत परिशुद्धता भागों, गियर, बीयरिंग की रेसवे |
| 3 N | मोटर जांच शैली | लोड सर्वोमोटर द्वारा लागू किया जाता है; अपेक्षाकृत छोटे इंद्रियां |
पतली परतें, उदाहरण के लिए, तांबा या क्रोमियम स्टील पर सिलेंडर; तांबे के घुमावदार ग्रेवरी सिलेंडर; कोटिंग्स, केस-हार्ड पार्ट्स |
| 1 N | मोटर जांच शैली | लोड सर्वोमोटर द्वारा लागू किया जाता है; अपेक्षाकृत छोटे इंद्रियां | पतली परतें और कोटिंग्स |
परीक्षण स्टैंड HU-100:
| परीक्षण स्टैंड | HU-100 |
| सामग्री | स्टेनलेस स्टील |
| वजन | 8.8 किलो |
| आयाम ((LxWxH) | 200 x 200 x 332 मिमी |
