HEF-17B गैर-विनाशकारी परीक्षण उपकरण पल्स एडी करंट डिटेक्शन इंस्ट्रूमेंट

HEF-17B पल्स एडी करंट डिटेक्शन इंस्ट्रूमेंट

1मॉडल और विन्यास

2संक्षिप्त परिचय

इस उपकरण का उपयोग धातु पाइप की दीवार की मोटाई के निरीक्षण के लिए किया जा सकता है।कंडक्टर के बाहर पल्स चुंबकीय क्षेत्र, पल्सड वर्डी करंट सेंसर में कंडक्टर, पल्सड वर्डी करंट इलेक्ट्रोमैग्नेटिक फील्ड की कमजोरी प्रक्रिया को मापकर, पाइप की दीवार की मोटाई के संक्षारण की डिग्री का आकलन करने के लिए।पारंपरिक दीवार मोटाई का पता लगाने की विधि की तुलना में:बिना चमक, बिना युग्मन, उपकरण निरंतर स्कैन सेवा में, काफी पता लगाने की दक्षता में सुधार कर सकते हैं।

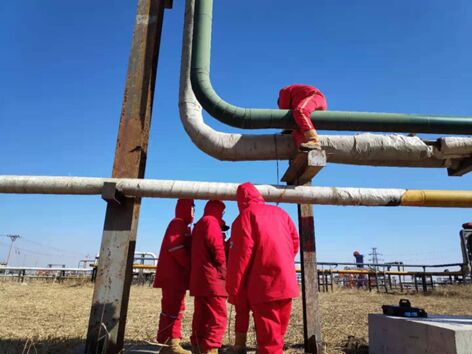

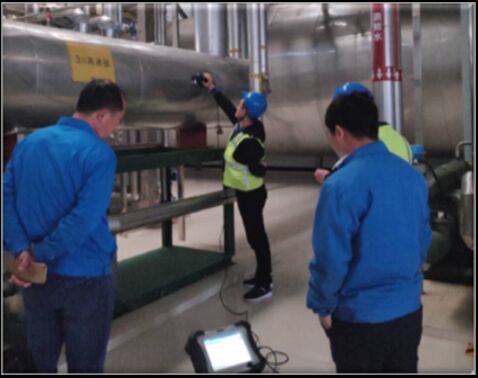

पारंपरिक पल्सड एडीडी करंट परीक्षण तकनीक की तुलना में,सटीक स्कैनिंग विशेषताएं:पर्यावरणीय कारकों से कम हस्तक्षेप, उच्च पता लगाने की दक्षता, उच्च संकल्प (छोटे संक्षारण का पता लगा सकते हैं, याद किए गए पता लगाने की दर बहुत कम है),उच्च जोखिम वाले भागों के बिना कोटिंग परत (बिना या हटाने के बाद) या पतली कोटिंग परत (कम से कम 300 मिमी एंटीकोरोसिव कोटिंग परत) के संक्षारण का पता लगाने के लिए उपयुक्तउदाहरण के लिए: उत्पादन संयंत्र प्रक्रिया पाइपलाइन, पानी की दीवार, भट्ठी ट्यूब, छोटे संयुक्त पाइप, कोहनी, टी, आदि।

3कार्यात्मक विशेषताएं

l ★सोंड पर शॉर्टकट कुंजी और एलसीडी स्क्रीन हैं, जो वास्तविक समय में कार्य स्थिति और पता लगाने के डेटा को प्रदर्शित कर सकती हैं,और काम की दक्षता का पता लगाने की प्रक्रिया के दौरान मेजबान के लगातार संचालन के बिना काफी सुधार होता है.

l ★सोंड इलेक्ट्रॉनिक फोकसिंग तकनीक को अपनाता है, जिसमें स्थानीय संक्षारण दोषों के लिए उच्च स्थानिक रिज़ॉल्यूशन, अधिक पहचान, और मजबूत विरोधी हस्तक्षेप क्षमता है।

l दोषों के आकार के प्रति संवेदनशील नहीं है, यह कवर परत (इन्सुलेशन परत, शीतलन परत, कटिंग परत) के साथ धातु के घटकों की दीवार मोटाई संक्षारण या मोटाई में कमी के अन्य दोषों का पता लगा सकता हैसुरक्षात्मक परत, आदि) ।'

उपकरण चल रहे समय निरीक्षण किया जा सकता है (उच्च तापमान, निम्न तापमान, उपकरण में सामग्री आदि) ।

l पहचानी गई सामग्रीः शेष दीवार मोटाई का पता लगाना लौह चुम्बकीय धातु सामग्री जैसे कार्बन स्टील, कम मिश्र धातु स्टील।

यह स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु और अन्य गैर-फेरोमैग्नेटिक धातु सामग्री की शेष दीवार मोटाई का भी पता लगा सकता है।

ट्यूब प्लेट का आकारः प्लेट, सीधा पाइप, कोहनी, टैंक।

आवरण परत सामग्रीः गैर-चालक, गैर-चुंबकीय सामग्री (एस्बेस्टस, फोम आदि), धातु जाल, लोहे की शीट, एल्यूमीनियम शीट और अन्य धातु सुरक्षात्मक परत।

l एसी/डीसी हाइब्रिड पावर सप्लाई, अंतर्निहित रिचार्जेबल लिथियम बैटरी लगातार 4 घंटे से अधिक काम करती है।

पूरी तरह से सील IP64 एंटी-डस्ट और एंटी-स्प्लैश डिजाइन, सिलिकॉन शीट एंटी-ड्रॉप और एंटी-व्हाइब्रेशन डिजाइन, कठोर कार्य परिस्थितियों के लिए अधिक उपयुक्त है।

4तकनीकी मापदंड

l अधिकतम उठाने की ऊंचाईः 300 मिमी

l अधिकतम पता लगाने की दीवार मोटाईः 2 ¢ 45 मिमी

l पाइप का व्यासः ≥20 मिमी

l धातु की सुरक्षात्मक परत की मोटाई: ≤1 मिमी

l ★पुनरावर्ती पता लगाने की सटीकताः 2%

l ★जंग दोष का पता लगाने की संवेदनशीलताः 5% (वॉल्यूम अनुपात)

l माप गतिः 15 ~ 0.5 बार/सेकंड (मापने वाली दीवार मोटाई के बढ़ने के साथ कम करना)

l जांच केबल की लंबाई:3 मीटर, 10 मीटर (वैकल्पिक)

★इंटरनेट रिचार्जेबल लिथियम बैटरी, लगातार ≥4 घंटे काम करती है।

l ★आकार और वजनः मेजबानः L290×W220×H95mm≤3.8kg, प्रकार P1/छोटे जांचः L106×W61×H52mm 0.5kg, प्रकार P2/मध्यम जांचः L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1.5kg

l परीक्षण के माध्यम का तापमानः -200~800°C

l जांच संपर्क तापमान:-50 ̊+200°C

l होस्ट ऑपरेटिंग तापमानः -10°C+50°C

l आर्द्रताः ≤85% आर.एच.

l एडाप्टर बिजली की आपूर्तिः एकल चरणAC100~240V/1.7A,50/60Hz,आउटपुट DC20V/5A

l शक्ति अपव्ययः ≤38VA

5पैकिंग सूची

l मुख्य इकाई (डेटा केबल, चार्जर, जांच केबल 3 मीटर सहित) 1 सेट

l कार्बन स्टील नंगे ट्यूब उच्च संकल्प जांच (C.S हैंडल सहित) 1 टुकड़ा

l कार्बन स्टील जांच (सी.एस.: छोटा, मध्यम, बड़ा) 1 समूह

l ऑपरेटिंग मैनुअल 1 पुस्तक

l HUATEC कैलिब्रेशन प्रमाण पत्र 1 प्रति

उपकरण के मामले/बैग
