एचईएफ-17बी पल्स एडी करंट डिटेक्शन इंस्ट्रूमेंट

एचईएफ-17बी पल्स एडी करंट डिटेक्शन इंस्ट्रूमेंट

1. मॉडल और कॉन्फ़िगरेशन

2. संक्षिप्त परिचय

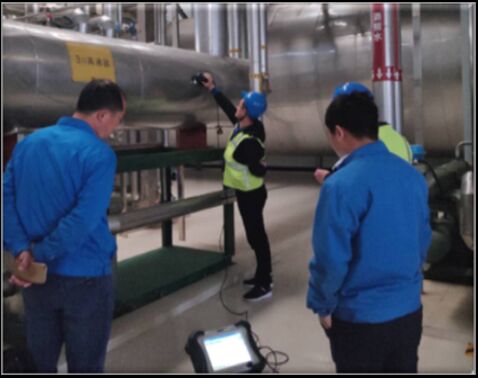

उपकरण का उपयोग क्लैडिंग परत के बाहर धातु पाइप की दीवार की मोटाई के इन-सर्विस निरीक्षण के लिए किया जा सकता है, पारंपरिक साइनसोइडल करंट प्रोत्साहन के बजाय पल्स करंट, कंडक्टर के बाहर पल्स चुंबकीय क्षेत्र, पल्स एडी करंट सेंसर में कंडक्टर, पल्स एडी करंट विद्युत चुम्बकीय क्षेत्र की क्षय प्रक्रिया को मापकर, पाइप की दीवार की मोटाई के क्षरण की डिग्री का आकलन करने के लिए। पारंपरिक दीवार की मोटाई का पता लगाने की विधि की तुलना में:बिना पॉलिश किए, बिना कपलिंग के, उपकरण इन सर्विस में निरंतर स्कैन करता है, पता लगाने की दक्षता में काफी सुधार कर सकता है।

पारंपरिक पल्स एडी करंट परीक्षण तकनीक की तुलना में,सटीक स्कैनिंग सुविधाएँ:पर्यावरणीय कारकों से कम हस्तक्षेप, उच्च पता लगाने की दक्षता, उच्च रिज़ॉल्यूशन (छोटे क्षरण का पता लगा सकता है, छूटे हुए पता लगाने की दर अत्यंत कम है), बिना कोटिंग परत (बिना या हटाने के बाद) या पतली कोटिंग परत (300 मिमी से कम एंटी-करोसिव कोटिंग परत, आदि) वाले उच्च जोखिम वाले हिस्सों के क्षरण का पता लगाने के लिए उपयुक्त, उदाहरण के लिए: उत्पादन संयंत्र प्रक्रिया पाइपलाइन, जल दीवार, भट्ठी ट्यूब, छोटे जोड़ पाइप, कोहनी, टी, आदि।

3. कार्यात्मक विशेषताएँ

• ★प्रोब पर शॉर्टकट कुंजियाँ और एलसीडी स्क्रीन हैं, जो वास्तविक समय में कार्य स्थिति और पता लगाने के डेटा को प्रदर्शित कर सकते हैं, और पता लगाने की प्रक्रिया के दौरान होस्ट के लगातार संचालन के बिना कार्य दक्षता में काफी सुधार होता है।
• ★प्रोब इलेक्ट्रॉनिक फ़ोकसिंग तकनीक को अपनाता है, जिसमें उच्च स्थानिक रिज़ॉल्यूशन, बड़ी पहचान और स्थानीय क्षरण दोषों के लिए मजबूत एंटी-इंटरफेरेंस क्षमता होती है।
• दोषों के आकार के प्रति संवेदनशील नहीं है, यह धातु के सदस्यों की दीवार की मोटाई के क्षरण या अन्य मोटाई में कमी वाले दोषों का पता लगा सकता है "कवर परत (इन्सुलेशन परत, शीतलन परत, सुरक्षा परत, आदि) के साथ"।
• उपकरण के चलने पर निरीक्षण किया जा सकता है (उच्च तापमान, निम्न तापमान, उपकरण में सामग्री आदि)।
• पता लगाई गई सामग्री: कार्बन स्टील, निम्न मिश्र धातु स्टील जैसी लौह धातु सामग्री की शेष दीवार की मोटाई का पता लगाना।
• ★यह स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु और अन्य गैर-लौह धातु सामग्री की शेष दीवार की मोटाई का भी पता लगा सकता है।
• ट्यूब प्लेट का आकार: प्लेट, सीधी पाइप, कोहनी, टैंक।
• क्लैडिंग परत सामग्री: गैर-प्रवाहकीय, गैर-चुंबकीय सामग्री (एस्बेस्टस, फोम आदि), धातु जाल, लोहे की शीट, एल्यूमीनियम शीट और अन्य धातु सुरक्षा परत।
• एसी/डीसी हाइब्रिड बिजली की आपूर्ति, अंतर्निहित रिचार्जेबल लिथियम बैटरी लगातार 4 घंटे से अधिक काम करती है।
• पूरी तरह से सील आईपी64 धूलरोधी और छींटे-रोधी डिजाइन, सिलिकॉन शीथ ड्रॉप-रोधी और कंपन-रोधी डिजाइन, कठोर काम करने की स्थिति के लिए अधिक उपयुक्त।

4. तकनीकी पैरामीटर

• अधिकतम लिफ्ट ऊंचाई: 300 मिमी
• अधिकतम पता लगाने वाली दीवार की मोटाई: 2 ~ 45 मिमी
• पाइप व्यास: ≥20 मिमी
• धातु सुरक्षा परत की मोटाई: ≤1 मिमी
• ★दोहराव का पता लगाने की सटीकता: 2%
• ★क्षरण दोष का पता लगाने की संवेदनशीलता: 5% (आयतन अनुपात)
• माप की गति: 15 ~ 0.5 बार/सेकंड (मापी गई दीवार की मोटाई बढ़ने के साथ घटती जाती है)
• प्रोब केबल की लंबाई: 3 मीटर, 10 मीटर (वैकल्पिक)
• ★अंतर्निहित रिचार्जेबल लिथियम बैटरी, लगातार काम करना ≥4 घंटे।
• ★आकार और वजन: होस्ट: L290×W220×H95mm≤3.8kg, टाइप P1/छोटा प्रोब: L106×W61×H52mm 0.5kg, टाइप P2/मध्यम प्रोब:L148×W73×H192mm 1kg,P3 प्रकार/बड़ा प्रोब L196×W100×H62.5mm 1.5kg
• परीक्षण किए गए माध्यम का तापमान: -200 ~ 800 ℃
• प्रोब संपर्क तापमान: -50 ~ +200 ℃
• होस्ट ऑपरेटिंग तापमान: -10 ℃ ~ +50 ℃
• आर्द्रता: ≤85% आर.एच
• एडाप्टर बिजली की आपूर्ति: सिंगल फेज AC100~240V/1.7A, 50/60Hz, आउटपुट DC20V/5A
• बिजली की खपत: ≤38VA

5. पैकिंग सूची

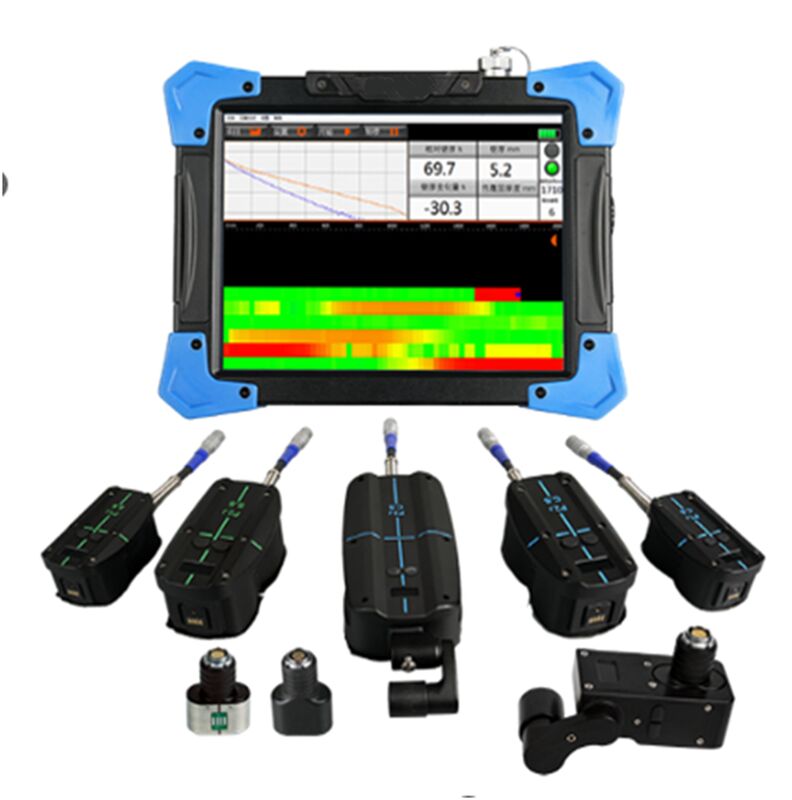

• मुख्य इकाई (डेटा केबल, चार्जर, प्रोब केबल 3 मीटर सहित) 1 सेट
• कार्बन स्टील बेयर ट्यूब हाई रेजोल्यूशन प्रोब (सी.एस हैंडल सहित) 1 पीस
• कार्बन स्टील प्रोब (सी.एस: छोटा, मध्यम, बड़ा) 1 समूह
• ऑपरेटिंग मैनुअल 1 बुक
• HUATEC कैलिब्रेशन सर्टिफिकेट 1 कॉपी
• इंस्ट्रूमेंट केस/बैग 1 पीस
