उत्पाद विवरण:
|
| मापने की सीमा: | 0.5 से 508 मिमी (0.025 से 20.00 इंच) | माप संकल्प: | 0.01 या 0.1mm ((0.001 या 0.01in) |
|---|---|---|---|
| इकाई: | मिलीमीटर या इंच | आकार: | मोटाई मान मोड, न्यूनतम/अधिकतम कैप्चर मोड, अंतर/कमी मोड |
| प्रमुखता देना: | एक स्कैन के साथ अल्ट्रासोनिक मोटाई गेज,बी स्कैन अल्ट्रासोनिक मोटाई माप,कोटिंग मोटाई मापने के गेज के माध्यम से |
||

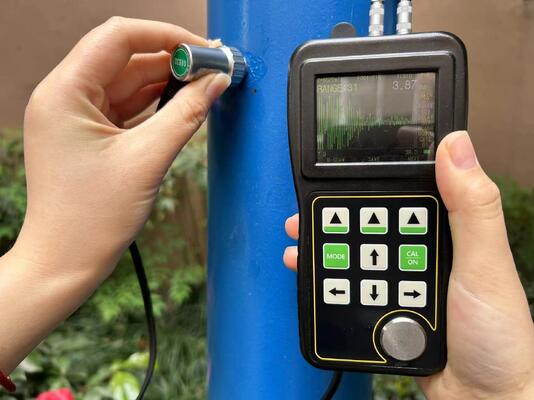

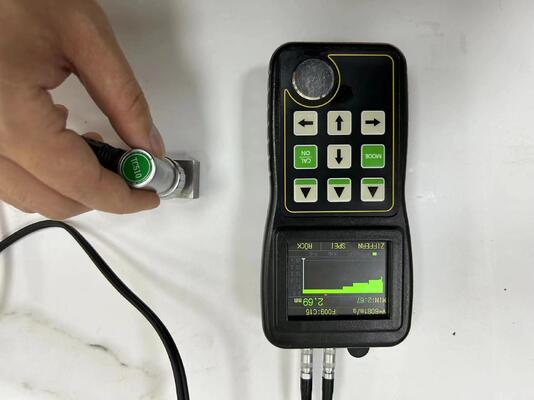

TG-5100D वास्तविक समय A स्कैन और बी स्कैन कोटिंग के माध्यम से अल्ट्रासोनिक मोटाई गेज
हमारी कंपनी द्वारा विकसित और निर्मित इस अल्ट्रासोनिक मोटाई गेज में ओएलईडी सही रंग स्क्रीन, अंतर्निहित वास्तविक समय ए-स्कैन और बी स्कैन और कोटिंग के माध्यम से मोटाई माप का उपयोग किया जाता है,बड़ी क्षमता वाले डाटा स्टोरेज और अन्य कार्य, और अल्ट्रासोनिक माप सिद्धांत का उपयोग करता है, एक उच्च परिशुद्धता, उच्च संकल्प पोर्टेबल औद्योगिक विनाशकारी परीक्षण उपकरण है।
उपकरण का व्यापक रूप से विनिर्माण, धातु प्रसंस्करण उद्योग, रासायनिक उद्योग, वस्तु निरीक्षण उद्योग और अन्य परीक्षण क्षेत्रों में उपयोग किया जा सकता है।सटीक माप के लिए विभिन्न प्लेटों और विभिन्न प्रसंस्करण भागों के अलावा, उपयोग की प्रक्रिया में विभिन्न पाइपों और दबाव वाहिकाओं के उत्पादन की निगरानी के लिए भी इस्तेमाल किया जा सकता है, पतला होने की डिग्री के बाद उनके संक्षारण की निगरानी,गैर विनाशकारी परीक्षण उद्योग के लिए आवश्यक उपकरण है.
A-SCAN स्नैपशॉट फ़ंक्शन, जो उपयोगकर्ताओं को माप को बेहतर ढंग से नियंत्रित करने और सामग्री के स्वयं के कारकों के कारण होने वाली माप त्रुटि से बचने में मदद कर सकता है।जब परीक्षण सामग्री की सतह पर कोटिंग या पेंट की परत हो, कार्य टुकड़े के सब्सट्रेट की वास्तविक मोटाई को पीसने और सतह कोटिंग को नष्ट किए बिना प्राप्त किया जा सकता है।
तकनीकी मापदंड
| 2.4 इंच TFT QVGA ((320×240) रंगीन OLED स्क्रीन 1010 के कंट्रास्ट अनुपात के साथः1 | |
| कामकाजी सिद्धांत | दोहरी क्रिस्टल जांच का उपयोग करके अल्ट्रासोनिक पल्स/इको/इको विधि |
| माप सीमा | 0.5 से 508 मिमी (0.025 से 20.00 इंच) |
| माप का संकल्प | 0.01 या 0.1mm ((0.001 या 0.01in) |
| मिलीमीटर या इंच | |
| प्रदर्शन मोड | मोटाई मूल्य मोड, न्यूनतम/अधिकतम कैप्चर मोड, अंतर/कमी मोड |
| V पथ सुधार | स्वचालित वी पथ सुधार जुड़वां जांच की गैर रैखिकता के लिए मुआवजा देता है |
| माप अद्यतन दर | वैकल्पिक 4HZ, 8HZ, या 16HZ प्रति सेकंड |
| सामग्री की गति सीमा |
|
| कार्य भाषा | चीनी/अंग्रेजी/फ्रांसीसी (वैकल्पिक) |
| अलार्म सेट | अधिकतम/मिन अलार्म, गतिशील परिवर्तन मोटाई अलार्म के समय रंग पढ़ने |
| विद्युत आपूर्ति | दो 1.5V एए बैटरी |
| संचालन का समय | दो एए बैटरी, 35 घंटे से अधिक सेवा |
| इसे बंद करने के लिए उपकरण | वैकल्पिक 5, 10 या 20 मिनट के लिए कोई ऑपरेशन नहीं करने के बाद स्वतः बंद या मैन्युअल बंद |
| -10 से +50 oC, विशेष आवश्यकताओं के साथ 20 oC तक | |
| |
| शेल्फ लाइफ | बैटरी 280 ग्राम |
| 12 महीने |
मानक वितरण
मुख्य इकाई TG-5100D
केबल के साथ जांच
ढोने का बैग
निर्देश पुस्तिका
कैलिब्रेशन प्रमाणपत्र
वैकल्पिक सामान
| उच्च तापमान जांच | कास्ट आयरन जांच |
| संकीर्ण ट्यूब जांच | लघु जांच |
| जांच केबल | चरण ब्लॉक |
| रबड़ की शीट |
माप सीमा के साथ जांच
| प्रोब का वर्णन |
| संपर्क क्षेत्र व्यास | माप सीमा (इस्पात में) | अनुमत संपर्कतापमान |
| कास्ट आयरन जांच ZT12 |
|
| ||
| मानक जांच PT12 |
| |||
| मानक जांच PT08 |
| |||
| मानक जांच TC510 |
| |||
| छोटे क्रिस्टल ट्यूब जांच PT06 |
| |||
| लघु जांच PT04 |
| |||
| उच्च तापमान जांच | 480 डिग्री सेल्सियस से नीचे |
मुख्य कार्यात्मक विशेषताएं
1. सरल एकल स्तर पैरामीटर विन्यास मेनू
2. वास्तविक समय ए स्कैनिंग. उपयोगकर्ता स्क्रीन पर सीधे अल्ट्रासोनिक सिग्नल तरंग रूप देख सकते हैं, जो मोटाई रीडिंग सही है सत्यापित करने के लिए प्रयोग किया जाता है, समस्या का कारण का विश्लेषण,और उपयोगकर्ता को समस्या का समाधान खोजने में मदद करें.
3जब जांच को काम के टुकड़े के साथ जोड़ा जाता है, तो मोटाई का मूल्य सफेद फ़ॉन्ट में प्रदर्शित किया जाता है।
4मोटाई अलार्मः अलार्म मोटाई सीमा सेट किया जा सकता है, और मोटाई रीडिंग का रंग गतिशील रूप से अलार्म के दौरान बदला जा सकता है।
5अधिकतम मोडः माप प्रक्रिया में अधिकतम और न्यूनतम मानों को कैप्चर करें
6अंतर मोडः वर्तमान मोटाई माप मूल्य और नाममात्र मोटाई और अंतर मूल्य और नाममात्र मोटाई का प्रतिशत के बीच अंतर प्राप्त करें
7. समर्थन मिलीमीटर और इंच मोटाई इकाइयों
8. बड़ी क्षमता डेटा भंडारण समारोहः 100,000 मोटाई मानों को संग्रहीत कर सकते हैं
9. workpiece की सतह पर कोटिंग में प्रवेश कर सकते हैं, सीधे सब्सट्रेट की मोटाई को माप सकते हैं
10उपयोगकर्ता मीट्रिक प्रणाली में x. XX और X.X और ब्रिटिश प्रणाली में x. XX और X.X में माप संकल्प चुन सकता है।
11. बहु-भाषा इंटरफ़ेस वैकल्पिक है
12. 35 घंटे तक स्टैंडबाय समय
