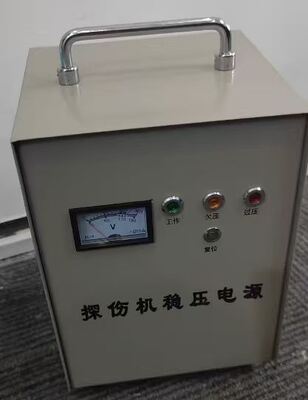

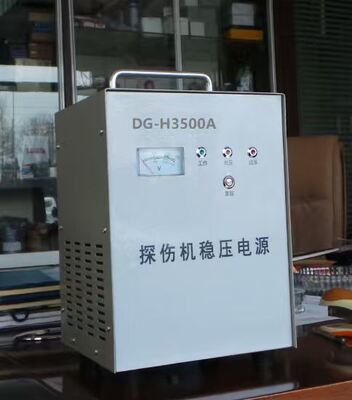

दोष डिटेक्टर DG-H3500A के लिए वोल्टेज स्टेबलाइज़र

फ्लो डिटेक्टर DG-H3500A के लिए वोल्टेज स्टेबलाइजर

I. मुख्य कार्यात्मक विशेषताएं:

यह वोल्टेज स्थिर करने वाली बिजली आपूर्ति अल्ट्रा-लो वोल्टेज डिज़ाइन को अपनाती है और इनपुट वोल्टेज की एक बहुत विस्तृत श्रृंखला के भीतर आउटपुट वोल्टेज को स्वचालित रूप से और तेज़ी से सामान्य मान पर समायोजित कर सकती है।

टोरॉयडल ट्रांसफार्मर को अपनाया गया है, जिसमें उच्च दक्षता और कम हानि होती है।

यह ओवरवॉल्टेज प्रोटेक्शन, अंडरवोल्टेज प्रोटेक्शन, डिले प्रोटेक्शन और ओवरकरंट प्रोटेक्शन से लैस है, जो फ्लो डिटेक्टर के सुरक्षित उपयोग को मज़बूती से सुनिश्चित करता है।

II. मुख्य तकनीकी संकेतक

1. बिजली आपूर्ति प्रकार: 220VAC 50HZ

2. रेटेड आउटपुट पावर: 3500VA

3. इनपुट वोल्टेज रेंज: 130V-270V

4. आउटपुट वोल्टेज सटीकता: 220V± 8%

5. डिले प्रोटेक्शन: 5±2 मिनट

6. विद्युत इन्सुलेशन शक्ति: 1500V AC 1 मिनट के लिए

7. परिवेश का तापमान: 0-40℃

8. पर्यावरणीय आर्द्रता: 20- 90% RH

9. निष्पादन मानक: SB/T10266-1996

III. स्थापना और उपयोग

वोल्टेज स्थिर करने वाली बिजली आपूर्ति के पीछे टर्मिनल ब्लॉक लगे होते हैं और उन पर "इनपुट" और "आउटपुट" शब्द अंकित होते हैं। बिजली आपूर्ति बंद करने के बाद, कुछ विद्युत ज्ञान वाले कर्मियों द्वारा वायरिंग की जानी चाहिए। "इनपुट" को 220VAC मेन पावर सप्लाई से जोड़ा जाना चाहिए, और तार का क्रॉस-सेक्शनल क्षेत्र 2.5mm² से कम नहीं होना चाहिए। आउटपुट एंड को रेडिएशन मशीन से जोड़ा जाना चाहिए। "L" से चिह्नित लाइव वायर है, "N" न्यूट्रल वायर है, और " " सुरक्षा ग्राउंड वायर है। बिजली के झटके के जोखिम से बचने के लिए उपयोग के दौरान इसे सुरक्षित रूप से ग्राउंड किया जाना चाहिए। साइड सॉकेट स्ट्रिप को सीधे फ्लो डिटेक्टर और अन्य विद्युत उपकरणों से भी जोड़ा जा सकता है। जब लाइन अचानक बिजली खो देती है या सीमा सुरक्षा से अधिक हो जाती है, तो कार्य स्थिति में प्रवेश करने के लिए "रीसेट" बटन दबाएं।

IV. नोट्स

1. यह वोल्टेज स्थिर करने वाली बिजली आपूर्ति एक वोल्टेज स्थिर करने वाले स्विच और एक स्ट्रेट-थ्रू स्विच से लैस है। जब वोल्टेज स्थिर करने वाला स्विच जुड़ा होता है, तो बिजली आपूर्ति वोल्टेज स्थिर करने की स्थिति में प्रवेश करती है। जब स्ट्रेट-थ्रू स्विच जुड़ा होता है, तो बिजली आपूर्ति स्ट्रेट-थ्रू स्थिति में प्रवेश करती है (बिना वोल्टेज विनियमन के)।
2. पैनल पर प्रदर्शित उपकरण और संकेतक लाइटें वर्तमान कार्य स्थिति को इंगित करती हैं।

3. मशीन के अंदर उच्च वोल्टेज होता है। बिजली के झटके के जोखिम से बचने के लिए गैर-पेशेवरों को केसिंग खोलने की अनुमति नहीं है।
