उत्पाद विवरण:
|
| बिजली की आपूर्ति: | AC200-240V 50/60Hz | केंद्रीय चुंबकीय क्षेत्र की ताकत: | > 450GS (वास्तविक सीमा 508GS है)। |
|---|---|---|---|
| डेमैग्नेटाइजेशन करंट: | 9.8ए-0 | अस्थायी भार दर: | 10% -20% |
| प्रमुखता देना: | फेरोमैग्नेटिक चुंबकत्व के लिए डीसी कॉइल,वर्कपीस के लिए चुंबकत्व विचुंबकत्व कॉइल,डीसी कॉइल के साथ गैर-विनाशकारी परीक्षण उपकरण |
||

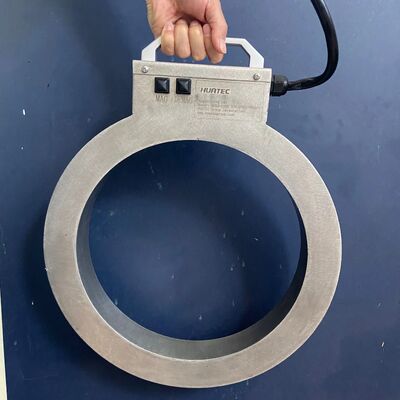

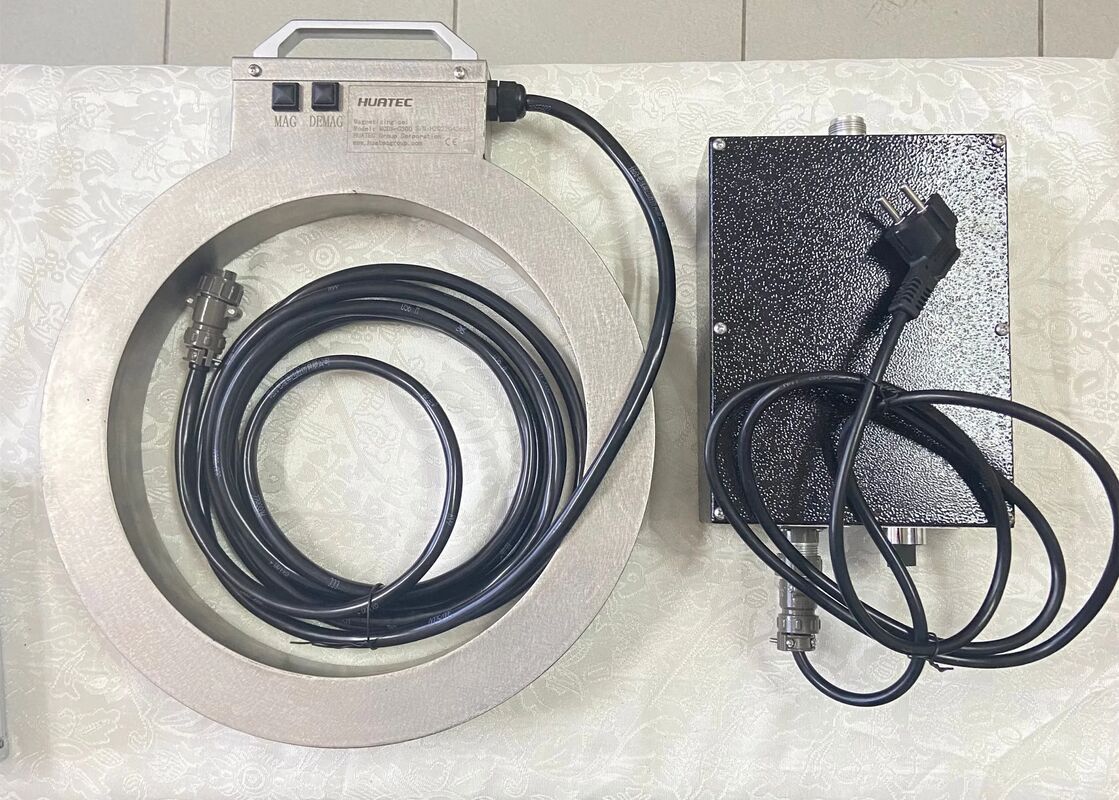

HCDX-C280DC फेरोमैग्नेटिक वर्कपीस चुंबकीकरण और विचुंबकीकरण के लिए डीसी कॉइल
I. उत्पाद अवलोकन
*उत्पाद का नाम: डीसी चुंबकीकरण और विचुंबकीकरण कॉइल
*उत्पाद मॉडल: HCDX-C280DC
*मुख्य अनुप्रयोग: यह उत्पाद चुंबकीय कण निरीक्षण उपकरण का एक प्रमुख घटक है, जिसका उपयोग लौह चुंबकीय वर्कपीस को चुंबकित (चुंबकित) और विचुंबकित करने के लिए किया जाता है ताकि वर्कपीस की सतह या सतह के पास दोषों का पता लगाया जा सके।
*उत्पाद विशेषताएँ: फैक्ट्री परीक्षण रिपोर्ट के आधार पर, इस उपकरण में एक मजबूत केंद्रीय चुंबकीय क्षेत्र (508GS या उससे अधिक तक), उत्कृष्ट विचुंबकीकरण प्रभाव (0.1mT तक), स्थिर संचालन, और सुरक्षा और विश्वसनीयता की विशेषताएँ हैं।
II. तकनीकी पैरामीटर
निम्नलिखित मापदंडों का परीक्षण और सत्यापन किया गया है कि वे फैक्ट्री से निकलते समय योग्य हैं, जो सामान्य परिचालन स्थितियों के तहत उपकरण के प्रदर्शन संकेतकों का प्रतिनिधित्व करते हैं:
| चुंबकीकरण करंट | जब वर्किंग वोल्टेज AC230V हो, तो अधिकतम करंट 9.8A होता है (अनुशंसित समायोजन सीमा 0-8A है। अत्यधिक करंट का उपयोग कॉइल को ज़्यादा गरम कर सकता है)। |
| विचुंबकीकरण करंट | 9.8A - 0 |
| केंद्रीय चुंबकीय क्षेत्र की शक्ति |
> 450GS (वास्तविक सीमा 508GS है)। |
| अक्षीय चुंबकीकरण करंट की त्रुटि दर | ≤ ±10% (वास्तविक माप है < +3%), समान चुंबकीकरण सुनिश्चित करना |
| विचुंबकीकरण प्रभाव |
अवशिष्ट चुंबकीय क्षेत्र ≤ 0.2mT (वास्तविक माप 0.1mT है)। |
| समग्र इन्सुलेशन प्रतिरोध | ≥ 2MΩ (वास्तविक माप 5.2MΩ है), विद्युत सुरक्षा सुनिश्चित करना |
| संवेदनशीलता |
A1 15/50 मानक परीक्षण टुकड़ों का उपयोग करके कैलिब्रेट किया जा सकता है, जिसमें स्पष्ट प्रदर्शन होता है। |
| तापमान वृद्धि |
10%-20% के लोड दर के तहत, 4 घंटे के निरंतर संचालन के बाद, तापमान वृद्धि JB/T8290-2011 मानक का अनुपालन करती है। |
| संचालन शोर | < 60dB |
III. संचालन चरण
(1) पूर्व-संचालन निरीक्षण
*सुरक्षा जाँच: सुनिश्चित करें कि उपकरण ठीक से ग्राउंडेड है और पावर कॉर्ड और आउटपुट केबल की अखंडता की जाँच करें। देखें कि क्या उपकरण की सतह क्षतिग्रस्त है और पुष्टि करें कि सुरक्षा चेतावनी संकेत स्पष्ट रूप से दिखाई दे रहे हैं।
*सामान की जाँच: पुष्टि करें कि सभी सामान (जैसे कनेक्शन केबल, कनेक्टर, आदि) पूर्ण और अच्छी स्थिति में हैं।
*पर्यावरण की पुष्टि: सुनिश्चित करें कि कार्य वातावरण सूखा और साफ है, और कोई ज्वलनशील या विस्फोटक वस्तुएँ नहीं हैं।
(2) चार्जिंग संचालन प्रक्रिया
*वर्कपीस कनेक्ट करें: निरीक्षण किए जाने वाले वर्कपीस से उपकरण के आउटपुट एंड को मजबूती से कनेक्ट करें।
*पैरामीटर सेटिंग: वर्कपीस की सामग्री, विनिर्देशों और निरीक्षण मानकों के आधार पर, 0-8A की सीमा के भीतर एक उपयुक्त चुंबकीकरण करंट सेट करें। कम करंट से शुरू करने की सलाह दी जाती है।
*चार्जिंग शुरू करें: चार्जिंग बटन दबाएं, और उपकरण वर्कपीस को चुंबकित करेगा। चुंबकीकरण का समय आमतौर पर बहुत कम होता है (कुछ सेकंड)।
*चुंबकीय सस्पेंशन लागू करें: चुंबकीकरण के दौरान या तुरंत बाद वर्कपीस की सतह पर चुंबकीय सस्पेंशन स्प्रे करें।
*दोषों का निरीक्षण करें: उचित प्रकाश व्यवस्था के तहत, देखें कि क्या वर्कपीस की सतह पर चुंबकीय निशान हैं। आप यह सत्यापित करने के लिए A1 15/50 परीक्षण टुकड़ों का उपयोग कर सकते हैं कि संवेदनशीलता मानक तक है या नहीं।
(3) विचुंबकीकरण संचालन प्रक्रिया
*वर्कपीस को विचुंबकित करें: सुनिश्चित करें कि वर्कपीस कॉइल के केंद्र में है।
*विचुंबकीकरण शुरू करें: विचुंबकीकरण बटन दबाएं, और उपकरण स्वचालित रूप से विचुंबकीकरण संचालन करेगा। जब करंट मीटर पॉइंटर शून्य पर लौटता है तो विचुंबकीकरण पूरा हो जाता है।
*प्रभाव सत्यापन: वर्कपीस के प्रमुख भागों पर अवशिष्ट चुंबकीय क्षेत्र का पता लगाने के लिए एक चुंबकीय क्षेत्र माप उपकरण (जैसे गॉस मीटर) का उपयोग करें। यह 0.2mT (वास्तविक माप आमतौर पर 0.1mT तक पहुंचता है) से अधिक नहीं होना चाहिए।
IV. सावधानियां और रखरखाव
*सुरक्षा चेतावनी:
बिजली के झटके को रोकने के लिए संचालन के दौरान विश्वसनीय ग्राउंडिंग सुनिश्चित करें।
उपकरण एक मजबूत चुंबकीय क्षेत्र उत्पन्न करेगा। पेसमेकर, प्रत्यारोपित चिकित्सा उपकरणों वाले लोग और गर्भवती महिलाओं को दूर रहना चाहिए।
उपकरण चलने पर उच्च-वोल्टेज टर्मिनलों को सीधे छूने से बचें।
*संचालन युक्तियाँ:
उपकरण को नुकसान से बचाने के लिए अधिकतम चुंबकीकरण करंट (8A) से अधिक समय तक संचालित न करें।
लगातार काम करते समय, उपकरण की लोड अवधि दर (10%-20%) पर ध्यान दें, और लंबे समय तक उच्च-लोड संचालन के कारण अत्यधिक तापमान वृद्धि से बचें। 2 घंटे के संचालन के बाद कूलिंग के लिए मशीन को रोकने या लोड दर को कम करने की सलाह दी जाती है।
उपकरण को साफ और सूखा रखें, और नियमित रूप से इन्सुलेशन प्रदर्शन की जाँच करें।
*दैनिक रखरखाव:
नियमित रूप से उपस्थिति छिड़काव गुणवत्ता का निरीक्षण करें। यदि कोई क्षति है, तो जंग को रोकने के लिए इसे तुरंत संभालें।
नियमित रूप से जांचें कि क्या सभी विद्युत उपकरण और संचालन प्रणाली सामान्य रूप से काम कर रहे हैं।
जब लंबे समय तक उपयोग में न हो, तो इसे एक सूखी और अच्छी तरह हवादार जगह पर संग्रहित किया जाना चाहिए।
V. दोष समाधान (संक्षिप्त)
|
घटना |
संभावित कारण |
सुझाए गए उपाय |
|
चुंबकित / विचुंबकित करने में असमर्थ |
बिजली की आपूर्ति कनेक्ट नहीं है और वायरिंग ठीक से कनेक्ट नहीं है। |
बिजली की आपूर्ति, स्विच और कनेक्शन केबल की जाँच करें |
|
अपर्याप्त केंद्रीय चुंबकीय क्षेत्र |
चुंबकीकरण करंट सेटिंग बहुत कम है। |
वर्तमान को ठीक से बढ़ाएं (8A की सीमा के भीतर) |
|
विचुंबकीकरण के बाद अवशिष्ट चुंबकीय क्षेत्र बहुत मजबूत है। |
विचुंबकीकरण प्रक्रिया पूरी तरह से नहीं की गई थी या वर्कपीस की सामग्री विशेष है। |
विचुंबकीकरण संचालन को फिर से करें, या तकनीशियन से संपर्क करें। |
|
उपकरण से असामान्य शोर |
आंतरिक घटक ढीले हैं। |
मशीन को तुरंत रोकें और एक पेशेवर मरम्मत व्यक्ति से संपर्क करें। |
