उत्पाद विवरण:
|
| आवृति सीमा: | 10 हर्ट्ज ~ 15 मेगाहर्ट्ज | लाभ -समायोजन सीमा: | 0～90dB，न्यूनतम चरण 0.5dB |
|---|---|---|---|
| चैनलों की संख्या: | 64 चैनल | अंकीय फ़िल्टरिंग: | 1～100 |
| सामने का लाभ: | 10～35dB | हाई-पास फ़िल्टरिंग: | 0 ~ 500 हर्ट्ज |
| कम-पास फ़िल्टरिंग: | 10 हर्ट्ज ~ 10 किलोहर्ट्ज़ | आयाम और चरण माप: | स्वचालित/नियमावली |
| प्रमुखता देना: | मल्टी-फ्रीक्वेंसी एडी करंट टेस्टिंग इक्विपमेंट,एयरोस्पेस एनडीटी टेस्टिंग इक्विपमेंट,पेट्रोकेमिकल एडी करंट टेस्टर |
||

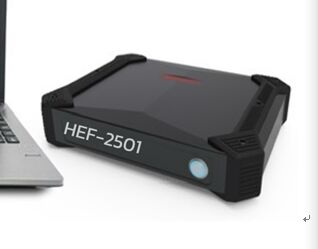

HEF-2501 एयरोस्पेस और पेट्रोकेमिकल के लिए मल्टी-फ्रीक्वेंसी एरे एडी करंट टेस्टिंग इक्विपमेंट
HEF-2501 एरे एडी करंट डिटेक्टर एक एरे मल्टी-फ्रीक्वेंसी एडी करंट डिटेक्टर है। यह धातु सामग्री में वास्तविक समय में और प्रभावी ढंग से दोषों का पता लगा सकता है, मिश्र धातु के प्रकार, गर्मी उपचार की स्थिति और मोटाई में परिवर्तन आदि को अलग कर सकता है। कई पहचान विधियों को मिलाकर प्राप्त परीक्षण परिणाम निरीक्षकों द्वारा व्यापक डेटा विश्लेषण और आपसी सत्यापन की सुविधा प्रदान कर सकते हैं, जिससे अधिक वस्तुनिष्ठ और सच्चा मूल्यांकन प्राप्त होता है। यह विशेष रूप से विमानन, एयरोस्पेस, बिजली, परमाणु इंजीनियरिंग, धातु विज्ञान, शिपिंग, पेट्रोकेमिकल्स और ऑटोमोबाइल जैसे क्षेत्रों में पूर्व-सेवा और इन-सर्विस गैर-विनाशकारी परीक्षणों के लिए लागू है।
I. फ़ंक्शन विवरण
• 64-चैनल एरे एडी करंट टेस्टिंग
• गैर-दिशात्मक वेल्ड सीम निरीक्षण
• अद्वितीय क्रैक गहराई का पता लगाने का कार्य;

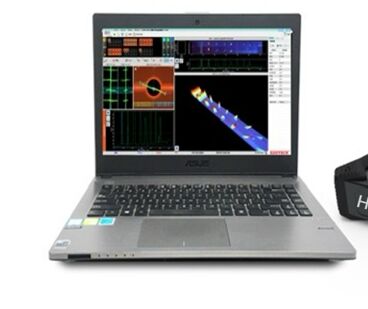

• इंपीडेंस प्लेनर डायग्राम, टाइम बेस स्कैनिंग डायग्राम डिस्प्ले, टाइम बेस सुपरइम्पोज्ड डिस्प्ले, एरे एडी करंट स्कैनिंग II (B/C), और त्रि-आयामी इमेजिंग डिस्प्ले फ़ंक्शन;
• उच्च परिभाषा और उच्च संवेदनशीलता;
• सरल संचालन, चीनी और अंग्रेजी दोनों ऑपरेशन इंटरफेस के साथ (वैकल्पिक);
• C-स्कैन व्यू का डेटा अधिग्रहण दोषों का तेजी से और प्रभावी ढंग से पता लगा सकता है और उन्हें स्थित कर सकता है।
• पाइप की दीवार की मोटाई में कमी, सतह के दोष का पता लगाने और गहराई माप, धातु सामग्री की सतह कोटिंग्स और प्लेटिंग परतों की मोटाई का माप, और विभिन्न धातु सामग्री और कठोरता की छंटाई का समर्थन करता है।
• इसमें 32 व्यापक प्रसंस्करण (मिक्सिंग) इकाइयाँ हैं: कई हस्तक्षेप संकेतों के समूहों को एक साथ अलग करने या दबाने में सक्षम;
• एकाधिक फ़िल्टरिंग विधियाँ
• विविध डेटा भंडारण विधियाँ
• इसमें मल्टी-फ्रीक्वेंसी डिटेक्शन कॉन्फ़िगरेशन विश्लेषण का कार्य है
• यह डिटेक्शन पैरामीटर और डेटा संग्रहीत करता है, और PDF, EXCEL, WORD, आदि में रिपोर्ट निर्यात कर सकता है।
• यह संपूर्ण डिटेक्शन प्रक्रिया के सिग्नल वेवफॉर्म को स्टोर/पुनः उत्पन्न कर सकता है
• यह एक अंतर्निहित लिथियम बैटरी से लैस है और 6 घंटे से अधिक समय तक लगातार काम कर सकता है
二,प्रदर्शन सूचकांक
|
मद |
प्रदर्शन सूचकांक |
|
लिंक की संख्या |
2pcs |
|
चैनलों की संख्या |
64 चैनल |
|
प्रोब इंटरफ़ेस प्रकार |
LEMO इंटरफ़ेस |
|
आवृत्ति |
4 |
|
आवृत्ति रेंज |
10Hz～15MHz |
|
गेन समायोजन रेंज |
0～90dB,न्यूनतम चरण 0.5 dB |
|
इंपीडेंस प्लेन |
32pcs |
|
स्वचालित मिक्सिंग इकाई |
32pcs |
|
हाई-पास फ़िल्टरिंग |
0～500Hz |
|
लो-पास फ़िल्टरिंग |
10Hz～10KHz |
|
डिजिटल फ़िल्टरिंग |
1～100 |
|
फ्रंट गेन |
10～35dB |
|
ड्राइव |
स्तर 8 |
|
आयाम और चरण माप |
स्वचालित/मैनुअल |
|
लेआउट डिस्प्ले |
इंपीडेंस प्लेनर डायग्राम, टाइम बेस स्कैनिंग कर्व डिस्प्ले, ए-स्कैन डिस्प्ले |
|
अलार्म मोड |
हाफ-फेज अलार्म/फेज अलार्म/बॉक्स अलार्म |
|
अलार्म आउटपुट सिग्नल |
ट्रांजिस्टर OC गेट आउटपुट |
|
संतुलन मोड |
डिजिटल इलेक्ट्रॉनिक संतुलन |
|
फ़िल्टरिंग विधि |
तीन प्रकार: हाई-पास, लो-पास और डिजिटल फ़िल्टरिंग |
|
डिस्प्ले मोड |
पॉइंट/लाइन/फेडिंग अधिकतम क्रैक गहराई प्रदर्शित कर सकता है और वास्तविक समय में क्रैक गहराई दिखा सकता है |
|
प्रोब कैलिब्रेशन |
इसमें स्केल चिह्नों के साथ डिटेक्शन से पहले फंडामेंटल फ्रीक्वेंसी सिग्नल के वेवफॉर्म को प्रदर्शित करने का कार्य है। इसमें सेंसर सेल्फ-डायग्नोसिस का कार्य है |
|
द्विदिश गेन अनुपात(Y/X) |
0.1 से 10/0.1 से 10, जहाँ X और Y को अलग-अलग सेट किया जा सकता है |
|
कैलिब्रेशन कर्व |
दोष गहराई (मोटाई) - आयाम /Y आयाम/चरण वक्र कैलिब्रेशन फ़ंक्शन |
|
विस्तारित फ़ंक्शन |
एडी करंट डिटेक्शन सिग्नल को रीप्ले, विश्लेषण और सहेजें |
|
डेटा विश्लेषण |
निरीक्षण रिपोर्ट स्वचालित रूप से उत्पन्न करें, जिसमें निरीक्षण जानकारी, दोष संकेत, स्थान, तिथि, कार्मिक और अन्य निरीक्षण पैरामीटर शामिल हैं |
|
डेटा रिकॉर्डिंग और प्रबंधन |
1. सिस्टम स्थानीय दोष संकेतों के इंपीडेंस टाइम बेस डायग्राम, दोष संकेतों के वेवफॉर्म फ़ाइल, और परीक्षण के दौरान संबंधित पैरामीटर कॉन्फ़िगरेशन को सहेज सकता है। 2. सिस्टम प्रत्येक डिटेक्शन वेवफॉर्म के डेटा को वास्तविक समय में सहेज और पुनः चला सकता है, और सहेजे गए सिग्नल वेवफॉर्म का विश्लेषण कर सकता है। 3. सिस्टम एक मेमोरी कार्ड से लैस है, जो ऑन-साइट डिटेक्शन डेटा को विश्लेषण के लिए प्रयोगशाला में वापस ला सकता है, जिससे भंडारण की सुविधा होती है। |
|
मानव-कंप्यूटर इंटरैक्शन |
सिस्टम विभिन्न प्रकार के संकेतों के आयाम और चरण जैसे विशेषता मापदंडों को प्राप्त करने के लिए संकेतों को मैन्युअल रूप से अलग और वर्गीकृत कर सकता है। 2. सिस्टम विभिन्न संकेतों के चरण ऑफसेट को मैन्युअल रूप से संशोधित कर सकता है। 3. सिस्टम मानक नमूना सिग्नल के आयाम को कैलिब्रेट करने का कार्य करता है। 4. सिस्टम डेटा संग्रह की अवधि निर्धारित कर सकता है। |
|
आकार, वजन |
292×214×69mm； 2.7 kg |
|
कार्य तापमान रेंज |
-20℃ ～ +55℃ |
|
बाहरी बिजली की आपूर्ति |
एडाप्टर: DC19V, रिचार्जेबल लिथियम बैटरी (14.8V 5.7AH) |
三,कॉन्फ़िगरेशन सूची
|
SN. |
नाम |
मॉडल विनिर्देश |
मात्रा |
इकाई |
टिप्पणियाँ |
|
1 |
एरे एडी करंट डिटेक्टर |
HEF-2501 |
1 |
pc |
|
|
2 |
लैपटॉप |
D e l l |
1 |
pc |
|
|
3 |
32-चैनल एरे प्रोब |
अनुकूलित |
1 |
pc |
गैर-दिशात्मक डिटेक्शन प्रोब |
|
4 |
पेन-टाइप प्रोब |
EPB2.JO.20 |
1 |
pc |
|
|
5 |
घुमावदार पेन-टाइप प्रोब |
EPB2W.JO.20 |
1 |
pc |
|
|
6 |
एज प्रोब |
EPD1.CO.10 |
1 |
pc |
|
|
7 |
एरे टेस्ट ब्लॉक |
स्टेनलेस स्टील |
1 |
pc |
|
|
8 |
टेस्ट ब्लॉक की तुलना करें |
स्टील |
1 |
pc |
|
|
9 |
एरे एडी करंट एडॉप्टर वायर |
LEMO16 कोर -LEMO19 कोर |
1 |
pc |
|
|
10 |
संचार लाइन |
नेटवर्क केबल |
1 |
pc |
सुपर कैटेगरी 5 |
|
11 |
पावर एडॉप्टर |
DC-19V |
1 |
pc |
|
|
12 |
इंस्ट्रूमेंट बॉक्स |
|
1 |
pc |
|
|
13 |
उत्पाद योग्यता प्रमाण पत्र |
|
1 |
pc |
|
|
14 |
गुणवत्ता गारंटी प्रमाण पत्र |
|
1 |
pc |
|
|
15 |
गुणवत्ता प्रतिक्रिया प्रपत्र |
|
1 |
pc |
|
|
16 |
इंस्ट्रूमेंट ऑपरेशन गाइड |
|
1 |
pc |
|
|
17 |
सिस्टम सॉफ्टवेयर बैकअप |
अंग्रेजी/USB फ्लैश ड्राइव |
1 |
pc |
|
