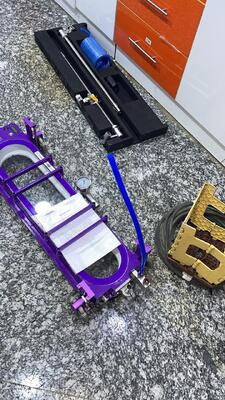

टैंक बॉटम और प्रेशर वेसल के लिए HV1800F-LED वैक्यूम बॉक्स वेल्ड लीकेज डिटेक्शन सिस्टम

एचवी1800एफ-एलईडी वैक्यूम बॉक्स वेल्ड लीकेज डिटेक्शन सिस्टम टैंक बॉटम और प्रेशर वेसल के लिए

1.    उत्पाद परिचय

वैक्यूम बॉक्स लीकेज डिटेक्शन एक सामान्य रूप से इस्तेमाल की जाने वाली विधि है, जैसे टैंक बॉटम वेल्ड और प्रेशर वेसल का वेल्ड लीकेज डिटेक्शन। वर्तमान में, बाजार में वैक्यूम बॉक्स का ज्यामितीय आकार लगभग है: चौड़ाई लगभग 200 मिमी, लंबाई लगभग 600 मिमी, ऊंचाई लगभग 300 मिमी, और वजन 5 किलोग्राम से 10 किलोग्राम तक होता है। उपयोग विधि यह है कि वैक्यूम बॉक्स को उस स्थिति में बकल किया जाए जिसका पता लगाना है, निरीक्षक वैक्यूम बॉक्स पर एक निश्चित दबाव डालने के लिए झुकता है ताकि यह सुनिश्चित हो सके कि वैक्यूम बॉक्स के किनारे और परीक्षण की गई वस्तु के बीच सील बरकरार है, और फिर वैक्यूम पंप बॉक्स के अंदर वैक्यूम करता है, जब बॉक्स में वैक्यूम की डिग्री मानक में निर्दिष्ट नकारात्मक दबाव मान तक पहुंच जाती है। आप वैक्यूम बॉक्स की पारदर्शी खिड़की से पता लगाई गई स्थिति में रिसाव की जांच कर सकते हैं। पता लगाने के बाद, हवा भरने के लिए इनटेक वाल्व खोलें। बॉक्स में नकारात्मक दबाव शून्य होने के बाद, निरीक्षक पता लगाने के लिए वैक्यूम बॉक्स को अगले डिटेक्शन स्थान पर ले जा सकता है।

चूंकि वैक्यूम बॉक्स का बॉक्स एक निश्चित वजन का होता है, यदि परीक्षण किए गए वेल्ड की संख्या बड़ी है, जैसे कि कुछ हजार मीटर लंबा वेल्ड, तो निरीक्षकों को हजारों बार झुकना और खड़ा होना पड़ेगा, और लंबे समय तक वैक्यूम बॉक्स को ले जाना पड़ेगा, निरीक्षकों को बहुत अधिक शारीरिक शक्ति भी खर्च करनी पड़ेगी; एक स्थिति का पता लगाने के पूरा होने के कारण, पता लगाने वाले कर्मियों को झुकने, दबाव डालने, खड़े होने, बार-बार क्रियाएं करने की आवश्यकता होती है, इसलिए यह बहुत अधिक समय बर्बाद करेगा, दक्षता बहुत कम है; इसके अलावा, यदि सील तंग नहीं है, तो निरीक्षकों को बहुत अधिक प्रयास करना पड़ेगा, यहां तक ​​कि वैक्यूम बॉक्स पर दबाव डालने के लिए घुटने टेकना पड़ेगा, और कभी-कभी पानी और अन्य वस्तुओं से सना हुआ पुराना कपड़ा या पुराना कपड़ा का उपयोग करना पड़ेगा, बॉक्स को सीलिंग सुनिश्चित करने के लिए चारों ओर से घेरना पड़ेगा, जो समय लेने वाला और श्रम-गहन भी है।

बड़े फिलेट वेल्ड का लीकेज डिटेक्शन अधिक कठिन है। वैक्यूम बॉक्स और टैंक की दीवार और टैंक के नीचे के बीच एक अच्छी सील सुनिश्चित करने के लिए, निरीक्षक को वैक्यूम बॉक्स पर ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं में एक बड़ा बल लगाना चाहिए। हालांकि, चूंकि निरीक्षक एक ऊंची दीवार का सामना कर रहा है और पता लगाने की स्थिति बहुत निचले कोने में है, निरीक्षक इस स्थिति में वैक्यूम बॉक्स को नहीं पकड़ता है। यह उन्हें बहुत मजबूत बनाता है, इसलिए चैंबर के किनारों को सील करने में बहुत समय और प्रयास बर्बाद होता है।

उपरोक्त समस्याओं को हल करने के लिए, हमारी कंपनी ने दो प्रकार के वेल्डिंग सीम लीकेज डिटेक्शन बॉक्स विकसित किए हैं, जो टैंक बॉटम के वेल्डिंग सीम लीकेज डिटेक्शन को अधिक आसान और कुशल बनाते हैं।

2. तकनीकी पैरामीटर

2. सीधे वेल्डेड वैक्यूम बॉक्स की विशेषताएं

1) नीचे एक चलने वाले पहिये के साथ लगाया गया है, और पहिये के ऊपर स्प्रिंग है। जब वैक्यूम पंप नहीं किया जाता है, तो वैक्यूम बॉक्स के नीचे सीलिंग स्पंज जमीन से लगभग 10 मिमी ऊपर सुनिश्चित किया जाता है। निरीक्षण कर्मियों के लिए वैक्यूम बॉक्स को चलने के लिए आसानी से धकेलना आसान होता है, बिना झुकने और नीचे झुकने के, और संचालन सुविधाजनक और जल्दी से पैरों से सीधे झुकना होता है।

2) रिसाव का पता लगाने में, निरीक्षक वैक्यूम बॉक्स पर खड़ा होता है, और सीलिंग स्पंज को विकृत करने के लिए निरीक्षक के अपने गुरुत्वाकर्षण पर निर्भर करता है ताकि सीलिंग का उद्देश्य प्राप्त हो सके। सीलिंग की गति तेज होती है और दक्षता अधिक होती है, और एक बिंदु पर रिसाव का पता लगाने में केवल लगभग 20 सेकंड लगते हैं।

3) वैक्यूम बॉक्स एक सहायक रॉड से सुसज्जित है, जिसका उपयोग वैक्यूम बॉक्स को चलने के लिए धकेलने के लिए किया जा सकता है; यह वैक्यूम बॉक्स पर खड़े होने पर निरीक्षण कर्मियों के लिए आर्मरेस्ट भी है ताकि निरीक्षण कर्मियों की सुरक्षा सुनिश्चित हो सके; आर्मरेस्ट एक एयर इनटेक वाल्व से भी सुसज्जित है, और पता लगाने वाले कर्मी बिना कमर हिलाए वास्तविक वैक्यूम बॉक्स के दबाव राहत कार्य को पूरा कर सकते हैं।

4) वैक्यूम गेज और सुरक्षा वाल्व बॉक्स पर स्थापित हैं। जब वैक्यूम निर्धारित मान तक पहुंच जाता है, तो सुरक्षा वाल्व कूद जाएगा ताकि वैक्यूम बॉक्स में वैक्यूम निर्धारित स्थिर मान पर बना रहे, ताकि वैक्यूम पंप को बार-बार बंद करने की आवश्यकता न हो, समय की बचत हो और निरीक्षण की गति तेज हो।

5) वैक्यूम बॉक्स का उपयोग करके, डिटेक्टर केवल एक सीधी स्थिति में रिसाव का पता लगाने का काम पूरा कर सकता है, जिससे डिटेक्टर की श्रम तीव्रता, विशेष रूप से कमर की श्रम तीव्रता बहुत कम हो जाती है।

3. फिलेट वेल्ड वैक्यूम बॉक्स की विशेषताएं

1) साइड में एक चलने वाला पहिया लगा होता है, जो वैक्यूम बॉक्स को चलने के लिए धकेल सकता है; एज एडहेसिव सीलिंग स्पंज, दोनों तरफ एक गाइड रेल पर लगाया गया है, प्रत्येक तरफ गाइड रेल एक माइक्रो पुश रॉड मोटर (19 किग्रा का सिंगल मोटर थ्रस्ट) और एक इलेक्ट्रोमैग्नेट (80 किग्रा का सिंगल सक्शन) पर लगाया गया है।

2) जब ऊर्जावान होता है, तो यह टैंक की दीवार पर एक निश्चित बिंदु के रूप में अवशोषित हो जाता है, जो बल लगाने के लिए होता है, जो पुश रॉड मोटर के एक छोर को टैंक की दीवार पर ठीक करने के बराबर होता है। निरीक्षण के दौरान, पुश रॉड मोटर वैक्यूम बॉक्स को टैंक की दीवार की ओर ले जाने के लिए धकेलेगा, जिससे सीलिंग स्पंज को संपीड़ित किया जा सके ताकि वैक्यूम बॉक्स की सील सुनिश्चित हो सके।

3) खाली बॉक्स का उपयोग करके, सीलिंग की गति तेज होती है, दक्षता अधिक होती है, और एक बिंदु का रिसाव पता लगाने में केवल लगभग 20 सेकंड लगते हैं।

4) सीधे वेल्ड वैक्यूम बॉक्स के समान, सहायक रॉड पर एक एयर इनटेक वाल्व लगाया गया है, इलेक्ट्रोमैग्नेट और पुश रॉड मोटर नियंत्रण स्विच के अलावा, बॉक्स पर एक वैक्यूम मीटर और सुरक्षा वाल्व लगाया गया है, जब वैक्यूम डिग्री निर्धारित मान तक पहुंच जाती है, तो सुरक्षा वाल्व शुरू हो जाता है, ताकि वैक्यूम बॉक्स में वैक्यूम डिग्री निर्धारित स्थिर मान पर बनी रहे, ताकि वैक्यूम पंप को बार-बार बंद करने की आवश्यकता न हो, समय की बचत हो और निरीक्षण की गति तेज हो।

3. तकनीकी पैरामीटर आवश्यकताएँ:

3.1 वैक्यूम बॉक्स एचवी1800एफ-एलईडीलैप और बट वेल्ड के परीक्षण के लिए

3.1.1 वैक्यूम डिग्री: 60kPa से कम नहीं;

3.1.2 वेल्ड डिटेक्शन लंबाई: 800मिमी से कम नहीं;

3.1.3 वेल्ड के प्रकारों की जाँच करें: टैंक के नीचे लैप और बट वेल्ड;

3.1.4 टैंक व्यास की आवश्यकताएँ: सभी व्यास के टैंकों पर लागू किया जा सकता है;

★3.1.5 संचालन मोड: निरीक्षण कर्मी खड़े होकर पूरा संचालन पूरा कर सकते हैं;

★3.1.6 प्रकाश व्यवस्था: वैक्यूम बॉक्स में एलईडी प्रकाश व्यवस्था;

3.1.7 प्रकाश व्यवस्था बिजली की आपूर्ति: अंतर्निहित 3Wh लिथियम बैटरी, बिजली की आपूर्ति का समय 16 घंटे से कम नहीं;

★3.1.8 मूविंग व्हील: वैक्यूम बॉक्स 4 मूविंग व्हील के साथ आता है, 4 मूविंग व्हील स्प्रिंग के साथ उठाए जा सकते हैं, वैक्यूम बॉक्स को चलने के लिए धकेल सकते हैं;

★3.1.9 सहायक रॉड: प्रेशर रिलीफ वाल्व सहायक रॉड पर लगाया गया है, और डिटेक्शन कर्मी सामान्य रूप से खड़े होकर प्रेशर रिलीफ वाल्व को स्विच कर सकते हैं।

★3.1.10 एज सीलिंग सामग्री, उच्च घनत्व स्पंज

3.3 वैक्यूम पंप

3.3.1 वोल्टेज: 220V 50/60Hz;

3.3.2 डिजाइन दबाव: 92kPa;

3.3.3 पंप का प्रकार: पंखे के साथ इलेक्ट्रिक वैक्यूम पंप;

3.3.4 प्रवाह दर: 200L/min;

3.3.5 वजन: 10.5 किग्रा से अधिक नहीं;

3.3.6 पावर: 450w से अधिक नहीं।

3.3.7 मशीन शोर: ≤58db

4. कॉन्फ़िगरेशन आवश्यकताएँ

4.1 वैक्यूम पंप: 1pc

4.2 लैप और बट वेल्ड वैक्यूम बॉक्स: 1 सेट

4.3 फिलेट वेल्ड बॉक्स: 1 सेट

4.4 सॉफ्ट एयर पाइप: 1 सेट

4.5 वैक्यूम पंप बिजली की आपूर्ति बैटरी: 1pc

4.6 मैनुअल: 1 कॉपी;

4.7 शिपिंग बॉक्स: 3pcs

वैकल्पिक रोबोट:

रिमोट-नियंत्रित रोबोट

1 ड्राइव मोटर: 2X200W स्थायी चुंबक तुल्यकालिक सेवा मोटर;

2 मोटर ब्रेकिंग, मोटर पार्किंग;

3 सुरक्षा ग्रेड आईपी44;

4 रिमोट कंट्रोल दूरी: 100 मीटर;

5 ऑपरेटिंग गति: 0-5किमी/घंटा;

6 लिथियम बैटरी बिजली की आपूर्ति, 3-4 घंटे;

7 रेंज (खाली लोड): 20 किलोमीटर
