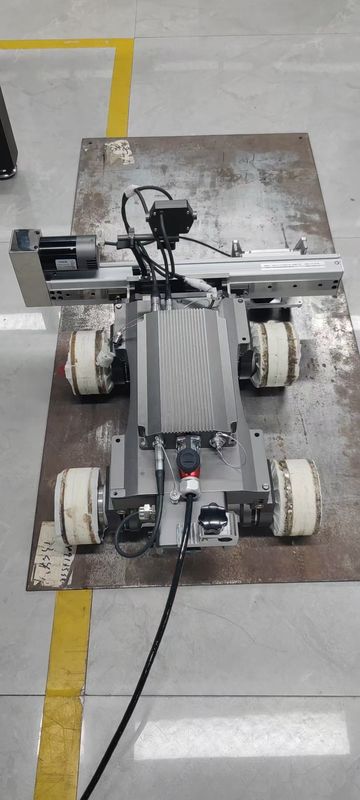

TG-M70 उच्च-ऊंचाई गैर-विनाशकारी परीक्षण चुंबकीय क्रॉलर मोटाई गेज कैमरा के साथ

TG-M70 हाई-एल्टीट्यूड नॉन-डिस्ट्रक्टिव टेस्टिंग मैग्नेटिक क्रॉलर थिकनेस गेज विथ कैमरा

1. कॉन्फ़िगरेशन

2. संक्षिप्त परिचययह सिस्टम स्कैफोल्डिंग की आवश्यकता नहीं है, एंटीसेप्टिक परत को पॉलिश करने की आवश्यकता नहीं है, किसी भी कपलिंग एजेंट के बिना। यह रिमोट कंट्रोल सिस्टम के माध्यम से उच्च ऊंचाई की दीवार की मोटाई के क्षरण का तेजी से पता लगा सकता है।

.दुर्लभ-पृथ्वी उच्च-शक्ति स्थायी चुंबक पहिया का उपयोग करके, अप्रत्याशित बिजली विफलता होने पर भी, यह पता लगाई गई सतह से नहीं गिरेगा। यह लौहचुंबकीय घटकों की सतह पर क्षैतिज, ऊर्ध्वाधर और उल्टे बहु-रवैया गति कर सकता है।दीवार के क्षरण के खिलाफ तेजी से स्क्रीनिंग और पोजिशनिंग के लिए इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक थिकनेस प्रोब स्थापित करें

• मोटाई क्षरण का परीक्षण करने वाले क्षेत्र को सटीक रूप से स्कैन करें
• ए स्कैन और बी स्कैन डिस्प्ले से मिलान करें
• वीडियो कैमरे से लैस, निरीक्षण की गई सतह की वीडियो स्थिति का समय पर निरीक्षण कर सकता है।
• स्कैनिंग दिशा को नियंत्रित करने के लिए रिमोट कंट्रोल सिस्टम, और यह पूर्व-निर्धारित स्कैनिंग दिशा हो सकती है।
• टू-व्हील मैग्नेटिक क्रॉलर कैरेक्टर्स
• टू-व्हील मैग्नेटिक क्रॉलर एक उन्नत उपकरण है जो विभिन्न प्रकार के नॉन-डिस्ट्रक्टिव टेस्टिंग उपकरण ले जा सकता है। वर्तमान में, इसने पेट्रोकेमिकल्स, पॉट स्पेशल इंस्पेक्शन और इलेक्ट्रिक पावर जैसे कई क्षेत्रों में ऑन-साइट निपटान अनुभव का एक बड़ा संचय किया है। यह पाइप के नीचे, कोहनी या तीन लिंक और अन्य क्षरण, क्षरण वाले क्षेत्रों में निरीक्षण या बी स्कैनिंग मोटाई माप करने के लिए इलेक्ट्रोमैग्नेटिक अल्ट्रासाउंड ले जा सकता है, उद्योग क्षेत्र में पाइप क्षरण डिटेक्शन विशेषज्ञ कहा जाता है।

3. टू-व्हील मैग्नेटिक क्रॉलर में निम्नलिखित विशेषताएं हैं: कॉम्पैक्ट संरचना, उच्च लचीलापन, चुंबकीय सक्शन, उच्च नियंत्रण परिशुद्धता, उन्नत पहचान तकनीक, संगत वीडियो पहचान, और अद्वितीय प्रोब लिफ्टिंग तंत्र। पाइप, कंटेनर और प्लेटों के क्षरण के स्वचालित पहचान के लिए।

1) कॉम्पैक्ट संरचना और उच्च लचीलापन

कॉम्पैक्ट और उत्तम डिजाइन इसे विभिन्न प्रकार के लौहचुंबकीय पाइप और जहाजों के लिए क्षरण का पता लगाने में आसानी से सक्षम बनाता है। चुंबकीय राउंड 350 मिमी (लंबाई) × 140 मिमी (चौड़ाई) × 130 मिमी (ऊंचाई) हैं और इसका वजन 5.5 किलोग्राम से कम है। अद्वितीय दो-पहिया संरचना इसे न्यूनतम 100 मिमी के पाइप पर स्वतंत्र रूप से चलने में सक्षम बनाती है। न्यूनतम मोड़ त्रिज्या 400 मिमी है और 100 मिमी के न्यूनतम मोड़ त्रिज्या वाली कोहनी को आसानी से पार किया जा सकता है। इसलिए, दो-पहिया चुंबकीय क्रॉलिंग गति और स्कैनिंग के दायरे का बहुत विस्तार किया गया है।

2) मैग्नेटिक सक्शन सुपर

डिजाइन के मामले में, दो राउंड मैग्नेटिक क्लाइम्ब्स में उच्च-शक्ति स्थायी चुंबक बनाने के लिए मैग्नेटिक रेयर अर्थ मैग्नेट का उपयोग करता है। यहां तक ​​कि अगर एक आकस्मिक बिजली विफलता होती है, तो वाहन के शरीर के पता लगाई गई सतह से गिरने का कोई खतरा नहीं है। इसलिए, दो-पहिया चुंबकीय क्रॉलर क्षैतिज, ऊर्ध्वाधर और उल्टे मुद्रा स्कैनिंग को सुरक्षित रूप से कर सकता है। दो-पहिया चुंबकीय क्रॉलर का अधिकतम ऊर्ध्वाधर भार 5 किलोग्राम है, जिसका अर्थ है कि यह 5 किलोग्राम वजन खींचते समय किसी भी ऊर्ध्वाधर गति को प्रभावित नहीं करेगा।

3) उच्च नियंत्रण सटीकता

टू-व्हील मैग्नेटिक क्रॉलर की गति 0-6 मीटर/मिनट है और यह स्थिर गति से आगे बढ़ सकता है, सटीक एनकोडर द्वारा पता लगाने के अंतराल को निर्धारित करने का कार्य प्राप्त किया जा सकता है, यह उपयोगकर्ता की पता लगाने की जरूरतों को बेहतर ढंग से प्राप्त कर सकता है। उदाहरण के लिए, ग्राहक को कोहनी के पीछे एक बिंदु पर हर 50 मिमी पर एक अंतराल का पता लगाने की प्रक्रिया करने की आवश्यकता है: नियंत्रक को प्रोग्राम किया जा सकता है, और दो-पहिया चुंबकीय चढ़ाई को हर 50 मिमी पर संचालित और निरीक्षण किया जा सकता है। पता लगाने की दक्षता और सटीकता में सुधार।

4) उन्नत पहचान तकनीक

परंपरागत रूप से, पीजोइलेक्ट्रिक मोटाई का उपयोग पारंपरिक मोटाई माप में किया जाता है, और यह कई क्षेत्रों में निरीक्षण कर्मियों के लिए इसकी पता लगाने की प्रक्रिया के मामले में कुछ कठिनाई और ताकत लाता है। पीजोइलेक्ट्रिक अल्ट्रासोनिक थिकनेस गेज की मैनुअल निरीक्षण विधि में निम्नलिखित कमियां हैं: (1) वर्कपीस की सतह पर पेंट परत या ऑक्साइड परत को पॉलिश करने की आवश्यकता होती है, और परीक्षण पूरा होने के बाद सतह को बहाल करने की आवश्यकता होती है। दक्षता अत्यंत कम है; (2) पारंपरिक अल्ट्रासाउंड को एक कपलिंग एजेंट के साथ लेपित किया जाना चाहिए, जो साइट की स्थितियों पर बहुत कठोर है। (3) उच्च साइट पर काम करते समय, एक निश्चित मंच बनाया जाना चाहिए, जो महंगा और समय लेने वाला है; (4) उच्च तापमान पर इन-सर्विस परीक्षण करना मुश्किल है।

उन्नत स्वचालित क्रॉलिंग (इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक) दीवार की मोटाई क्षरण का पता लगाने वाली प्रणाली का उपयोग करके, उपरोक्त थकाऊ समस्याओं को हल किया जाएगा, और पता लगाने की सटीकता पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासाउंड के बराबर है। स्कैफोल्डिंग बनाने की आवश्यकता नहीं है, एंटी-करोशन परत को पॉलिश करने की आवश्यकता नहीं है, किसी भी कपलिंग एजेंट के बिना, जमीन पर रिमोट कंट्रोल के माध्यम से, उच्च गति पाइप दीवार क्षरण तेजी से पोजिशनिंग स्क्रीनिंग और घने स्कैनिंग के सटीक माप को प्राप्त करने के लिए। पता लगाने की सटीकता सुनिश्चित करते हुए, यह पता लगाने की दक्षता में काफी सुधार करता है और पता लगाने की लागत को कम करता है।

टू-व्हील मैग्नेटिक-क्लाइम्बिंग इंटीग्रेटेड फॉरवर्ड और बैक डबल कैमरा का उपयोग करके उच्च-ऊंचाई वाले घटकों के पता लगाने की स्थिति और पता लगाने के मार्ग को जमीन पर वास्तविक समय में मॉनिटर और समायोजित किया जा सकता है ताकि स्कैनिंग ट्रैक की नियंत्रणीयता सुनिश्चित हो सके।

6) टू-व्हील मैग्नेटिक क्रॉलर को क्षरण बिंदु का पता लगाने या बी-स्कैन निरीक्षण करते समय प्रोब लिफ्ट की आवश्यकता वाली यांत्रिक क्रियाओं का सामना करना पड़ता है। बिंदु की मोटाई मापते समय, माप एक ही निर्दिष्ट बिंदु पर किया जाना चाहिए। प्रत्येक बिंदु का डेटा तब प्राप्त होता है जब प्रोब मापी जाने वाली सतह पर उतरता है। इसलिए, सबसे सटीक बिंदु प्राप्त करने के लिए प्रोब को उठाने का कार्य। मोटाई मान। वस्तु को मापा जाने पर बी-स्कैन करते समय, हालांकि प्रोब सतह के करीब होता है, यदि वेल्ड की शेष ऊंचाई बड़ी होती है, तो प्रोब को उठाने और पार करने की आवश्यकता होती है। इसलिए, प्रोब के उठाने और नीचे करने का कार्य भी बहुत महत्वपूर्ण है।

5. इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक थिकनेस मेजरमेंट यूनिट

इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक EMAT और पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासाउंड अल्ट्रासाउंड की श्रेणी में आते हैं। उनका आवश्यक अंतर ट्रांसड्यूसर के अंतर में निहित है। पीजोइलेक्ट्रिक अल्ट्रासोनिक ट्रांसड्यूसर अल्ट्रासोनिक तरंगों को उत्सर्जित और प्राप्त करने के लिए एक पीजोइलेक्ट्रिक वेफर के पीजोइलेक्ट्रिक प्रभाव पर निर्भर करते हैं, जबकि EMAT इलेक्ट्रोमैग्नेटिक प्रभावों (मैग्नेटोस्ट्रिक्टिव फोर्स, लोरेंत्ज़ फोर्स) पर निर्भर करते हैं ताकि अल्ट्रासोनिक तरंगों को प्रसारित और प्राप्त किया जा सके, और इसकी ऊर्जा रूपांतरण सीधे वर्कपीस की सतह पर त्वचा परत में होती है। पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासोनिक परीक्षण में वर्कपीस की सतह की फिनिश पर उच्च आवश्यकता होती है। इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक परीक्षण में वर्कपीस की सतह पर कम आवश्यकता होती है, जिससे वर्कपीस की सतह पर पेंट, कोटिंग और असमानता की अनुमति मिलती है। पारंपरिक अल्ट्रासाउंड के सापेक्ष। इलेक्ट्रोमैग्नेटिक अल्ट्रासाउंड के निम्नलिखित फायदे हैं

4. नॉन-कॉन्टैक्ट डिटेक्शन, कोई कपलिंग एजेंट नहीं (4 मिमी तक ऊपर उठाएं)

सतह की आवश्यकताएं उच्च नहीं हैं, सतह की खुरदरापन का पता लगाया जा सकता है, ऑक्साइड स्केल, कोटिंग, कोटिंग और अन्य वर्कपीस के साथ

• तेज पहचान
• पीजोइलेक्ट्रिक अल्ट्रासोनिक EMAT
• क्रिस्टल मैग्नेट

कपलिंग एजेंट इलेक्ट्रोमैग्नेटिक कॉइल

वाइब्रेशन एडी करंट मैग्नेटिक फील्ड

अल्ट्रासोनिक अल्ट्रासोनिक

EMAT

पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासोनिक तकनीक EMAT तकनीक

विशेष रूप से उच्च गति, ऑनलाइन और स्वचालित पहचान के लिए उपयुक्त

विशेष रूप से उच्च तापमान वातावरण के लिए उपयुक्त

उच्च गति और उच्च तापमान वातावरण में पारंपरिक पीजोइलेक्ट्रिक अल्ट्रासोनिक तकनीक और EMAT तकनीक की तकनीकी तुलना।

EMAT तकनीक को कमरे के तापमान और उच्च तापमान पर विभिन्न फोर्जिंग, स्टील बार, स्टील प्लेट और स्टील पाइप (सीमलेस स्टील पाइप, तेल केसिंग, वेल्डेड पाइप, आदि सहित) के मैनुअल, अर्ध-स्वचालित और पूरी तरह से स्वचालित ऑन-लाइन नॉन-डिस्ट्रक्टिव टेस्टिंग पर लागू किया गया है।

कार्यात्मक विशेषताएं

★उच्च-ऊंचाई वाले घटकों के पता लगाने की स्थिति और पता लगाने के मार्ग को जमीन पर वास्तविक समय में मॉनिटर और समायोजित किया जा सकता है ताकि स्कैनिंग ट्रैक की नियंत्रणीयता सुनिश्चित हो सके।

5. सतह पॉलिशिंग, एंटी-करोशन कोटिंग और फ्लोटिंग रस्ट को भेदने की आवश्यकता नहीं है, और कपलिंग एजेंट की आवश्यकता नहीं है।

• ★मोटाई माप सतह क्षरण, पेंट, क्षरण और अन्य कोटिंग्स की 4 मिमी मोटी तक भेद सकती है, उपकरण द्वारा प्रदर्शित धातु वस्तुओं की मोटाई को कोटिंग मोटाई की गणना पर विचार करने की आवश्यकता नहीं है।
• ★गैर-लंबवतता (परीक्षण के तहत वस्तु के सापेक्ष ट्रांसड्यूसर/प्रोब की सामान्यता) ±25 तक
• o
• , प्रोब रखने के बाद कम लंबवतता^{ध्वनि गति सीमा:}पकड़ा गया।
• ★मोटाई माप के परिणाम डिजिटल मान रूप में, ए-स्कैन रूप में, समय-आधारित बी-स्कैन छवि रूप में, और दूरी-आधारित (एनकोडर) बी-स्कैन छवि रूप में प्रदर्शित किए जा सकते हैं।
• ★विशेषज्ञ इंटेलिजेंस एल्गोरिथम का उपयोग करके, तीन मोटाई माप मोड हैं: स्वचालित मोड, सिंगल गेट मैनुअल मोड (सिंगल पीक मेथड मेजरमेंट), और डुअल गेट मैनुअल मोड (पीक-पीक मेथड मेजरमेंट)। यह मानव कारकों के प्रभाव को बहुत कम करता है और संचालन चरणों को सरल बनाता है।
• बुनियादी सामग्रियों के कतरनी तरंग वेग का अंतर्निहित डेटाबेस, और कतरनी तरंग वेग मान को अनुकूलित कर सकता है
• डेटा विश्लेषण और प्रसंस्करण की सुविधा के लिए निरीक्षण रिकॉर्ड सूची और मोटाई मान सूची सीधे जारी करें।
• तकनीकी पैरामीटर
• ★डिटेक्शन कंट्रोल केबल: 25 मीटर

6. ★मापी जाने वाली वस्तु की सतह पर वक्रता की न्यूनतम त्रिज्या: अनुदैर्ध्य अक्ष ≥50 मिमी, और परिधि ≥125 मिमी

• मोटाई माप:
• सटीकता 0.04 मिमी, रेंज 2 ~ 120 मिमी (स्टील)
• ★कार्य क्लीयरेंस / लिफ्ट ऑफ: ≤4 मिमी★माप गैर-लंबवतता (परीक्षण के तहत वस्तु के सापेक्ष ट्रांसड्यूसर/प्रोब के लिए सामान्य): ±25
• o
• उत्सर्जन आवृत्ति: 3.0 ~ 5.0 मेगाहर्ट्ज, माप गति: 16 ~ 1 बार/सेकंड^{ध्वनि गति सीमा:}
• 1000 ~ 9999 मीटर/सेकंड, समायोजन वृद्धि: 1 मीटर/सेकंड
• गेट फ़ंक्शन: स्वचालित गेट, मैनुअल सिंगल गेट, मैनुअल डबल गेट★वीडियो निगरानी: सामने और पीछे दोनों विजन डुअल कैमरे, गतिशील और स्थिर पिक्सेल 3 मिलियन / 2304 × 1296 हैं
• सामान्य तापमान चुंबकीय प्रोब: कमजोर या कम स्थायी चुंबक, चुंबकीय सक्शन ≤15N, गोलाकार Φ30 × उच्च 44 मिमी, वजन ≤80 ग्राम
• ★क्रॉल डिवाइस बॉडी का आकार और वजन (लगभग।): L380 × W130 × H120 मिमी, 6 किग्रा
• कार्य तापमान:
• -10 ~ +50 ℃
• माप विश्लेषण सॉफ्टवेयरमोटाई, ए, बी स्कैन परिणामों का एक साथ प्रदर्शन

7. सीधे एक परीक्षण रिकॉर्ड, ★ मोटाई मान सूची जारी करें, डेटा विश्लेषण और प्रसंस्करण की सुविधा के लिए

• ★Win7/10 (32/64 बिट) ऑपरेटिंग सिस्टम के साथ संगत
• पैकिंग सूची
• टेस्ट होस्ट/अपर कंप्यूटर 1 सेट

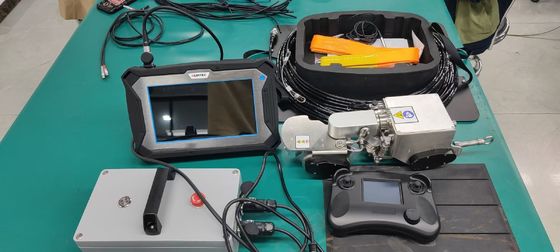

8. HUATEC TG-M70 टू-व्हील मैग्नेटिक क्रॉलर (वीडियो और थिकनेस मेजरमेंट मॉड्यूल शामिल) 1 सेट

• पावर सप्लाई और कंट्रोल बॉक्स 1 पीस
• कंट्रोल हैंडल 1 पीस
• टेस्ट कंट्रोल केबल 1 सेट
• स्टैंडर्ड टेस्ट ब्लॉक (कार्बन स्टील सर्कुलर Φ30 × मोटाई 10 मिमी) 1 पीस
• शॉकप्रूफ शिपिंग केस 1 पीस
• सेफ्टी रोप ड्रॉप प्रिवेंटर 1 पीस (वैकल्पिक)
•
