उत्पाद विवरण:
|
| प्रदर्शन: | 11-इंच 800X600 TFT कलर डिस्प्ले | ट्रांसड्यूसर बंदरगाह: | 160-पिन पीए ट्रांसड्यूसर पोर्ट; लेमो-00 पारंपरिक ट्रांसड्यूसर पोर्ट, टीआर या टी एंड आर के लिए |
|---|---|---|---|
| गुणवत्ता: | इन-बिल्ट: 16 जीबी रैम+4 जीबी फ्लैश; एसडी कार्ड (अधिकतम 32 जीबी तक); बाहरी: यूएसबी ड्राइव | वज़न: | 3.5 किग्रा (1 बैटरी के साथ) |
| आयाम: | 284मिमी×202मिमी×95मिमी | बिजली की आपूर्ति: | एसी：100～240V，50～60Hz; डीसी：12V |
| चार्ज: | (बैटरी) भीतर या व्यक्तिगत रूप से | गुणवत्ता: | 6 घंटे |
| प्रमुखता देना: | पोर्टेबल चरणबद्ध सरणी दोष डिटेक्टर,16/64 उत्सर्जन प्राप्त अल्ट्रासोनिक डिटेक्टर,चरणबद्ध सरणी अल्ट्रासोनिक दोष डिटेक्टर |
||
16/64 उत्सर्जन/प्राप्त पोर्टेबल चरणबद्ध सरणी अल्ट्रासोनिक दोष डिटेक्टर चरणबद्ध सरणी दोष डिटेक्टर
परिचय

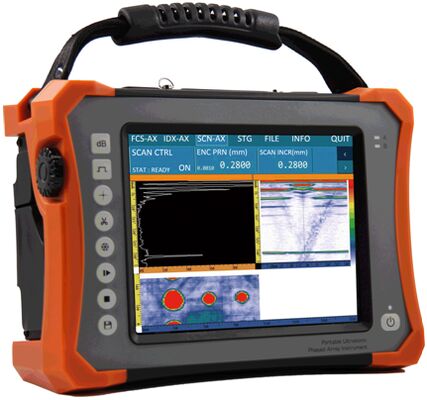

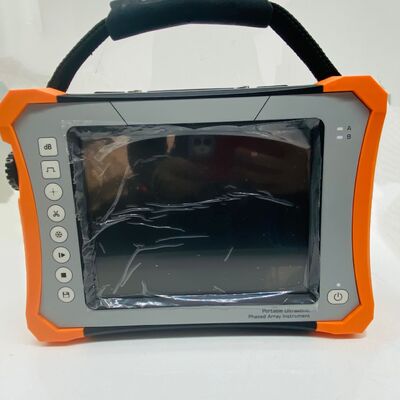

एचपीए-500 एक पोर्टेबल 64-सीएच चरणबद्ध सरणी अल्ट्रासोनिक दोष डिटेक्टर है जिसे मूल रूप से HUATEC द्वारा विकसित किया गया है। यह जलरोधी और तेल प्रतिरोधी, प्रशंसक मुक्त और टच स्क्रीन के साथ है। पूरी प्रक्रिया डेटा लॉगिंग,अभिनव चरणबद्ध सरणी जांच और निरीक्षण विधियों के फायदे, यह मॉडल बेहतर प्रदर्शन और समर्थन की गारंटी देता है, जो इसे उच्च सी / पी अनुपात के लिए अपनी तरह के सर्वश्रेष्ठ में से एक बनाता है।
मुख्य कार्य
★ सेटिंग (फोकल लॉ एंड मॉडल), कैलिब्रेशन और निरीक्षण के बीच लचीले ब्रिजिंग के लिए फाइल और एंट्री प्रबंधन प्रणाली
★ मॉड्यूलर कॉन्फ़िगरेशनः एल-स्कैन, एस-स्कैन, एल-सी-स्कैन, एस-सी-स्कैन, बट-वेल्ड, क्रैंकशाफ्ट, पाइपलाइन, टीओएफडी, यूटी ((पारंपरिक),
★ थ्रीडी सिमुलेशन मॉडल
★ छवि विश्लेषण
★ ताप विसर्जन की प्राकृतिक संरचना
★ गतिशील गहराई फोकस (DDF)
★ चिकनी फ़िल्टरिंग
★ टच स्क्रीन
★ एसीजी कैलिब्रेशन
★ टीसीजी कैलिब्रेशन
चैनल विन्यास
| मोड | पीए | यूटी | टीओएफडी |
| नहर | 16:64 | 2 | 2 |
भौतिक विनिर्देश
| प्रदर्शन | 11-इंच का 800X600 टीएफटी रंगीन डिस्प्ले |
|
ट्रांसड्यूसर बंदरगाह |
160-पिन पीए ट्रांसड्यूसर पोर्ट; टी-आर या टी एंड आर के लिए लेमो-00 पारंपरिक ट्रांसड्यूसर पोर्ट |

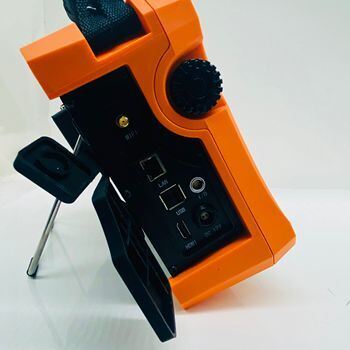

| आई/ओ पोर्ट | यूएसबी2.0 पोर्टः2 ((qty) |
| एचडीएमआई; एन्कोडर | |
| लैन ((गीगाबिट-एनआईसी); | |
| वाईफ़ाई | |
| आई/ओ (प्रचालन) | |
| 2 डी एन्कोडर | |
| स्मृति |
अंतर्निहित:16 जीबी रैम + 4 जीबी फ्लैश;एसडी कार्ड (अधिकतम 32 जीबी तक); बाहरी:यूएसबी ड्राइव |
| वजन | 3.5 किलो (एक बैटरी के साथ) |
| आयाम | 284mm × 202mm × 95mm |
| विद्युत आपूर्ति | एसीः 100V240V, 50V60Hz; डीसीः 12V |
| चार्ज करना | (बैटरी) के भीतर या व्यक्तिगत रूप से |
| बैटरी जीवन | 6 घंटे |
| कार्य शक्ति | 24W |
| भाषा | अंग्रेज़ी |
|
तापमान शर्तें |
परिवेशः-20°C-50°C भंडारणः-20°C/60°C |
| आईपी | IP54 |
प्रदर्शन विनिर्देश
| मोड | पीए | यूटी | टीओएफडी |
| पीआरएफ | 50 हर्ट्ज 10 किलोहर्ट्ज | 50 हर्ट्ज 5 किलोहर्ट्ज | 50 हर्ट्ज 5 किलोहर्ट्ज |
| वोल्टेज |
द्विध्रुवीय, ±45±100V, 5V प्रति कदम के साथ |
ऋणात्मक वर्ग तरंग, -75V-250V, प्रति चरण 25V के साथ | ऋणात्मक वर्ग तरंग, -75V-250V, प्रति चरण 25V के साथ |
| पल्स चौड़ाई |
20 एनएस 800 एनएस, 5 एनएस प्रति कदम के साथ |
20 ¢ 800 एनएस, 5 एनएस प्रति कदम | 20 ¢ 800 एनएस, 5 एनएस प्रति कदम |
| डम्पिंग | 50Ω | 80Ω / 400Ω | 80Ω / 400Ω |
| नमूनाकरण दर | 125 मेगाहर्ट्ज़ | 200MHz | 200MHz |
| देरी सटीकता | 2.5ns | नहीं | नहीं |
| Rx विलंब | 0 ¢40us | नहीं | नहीं |
| बैंडविड्थ | 0.5 मेगाहर्ट्ज ∙ 19 मेगाहर्ट्ज | 0.5 मेगाहर्ट्ज़ 15 मेगाहर्ट्ज़ | 0.5 मेगाहर्ट्ज़ 15 मेगाहर्ट्ज़ |
| लाभ | 00.080dB | 0.0110.0dB | 0.0110.0dB |
| फ़िल्टर |
0.5-9.6MHz,2.5-12.9MHz, 3.8-19MHz वैकल्पिक |
ब्रॉडबैंड, संकीर्णबैंड | ब्रॉडबैंड, संकीर्णबैंड |
| सुधार | FW | FW | आरएफ |
| अस्वीकार करना | 0~80% | 0~80% | 0~80% |
| स्कैन मोड | ए/एल/एस/सी | ए | ए/डी |
| ट्रिगर करना | एन्कोडर | नहीं | एन्कोडर |
| स्कैन लाइन | अधिकतम 128 | नहीं | नहीं |
| तिरछा |
एल-स्कैन:-89°+89° एस-स्कैन:-89°+89° |
नहीं | नहीं |
| स्मार्ट-कैल | गति/विलंब/ACG/TCG/एन्कोडर | डीएसी/डीजीएस |
देरी/एक्स-मूल्य/पीसीएस/ वेव/एन्कोडर |
| रेंज |
0.0 ‰ 1000 मिमी, मिन 1 मिमी |
0.0 ₹2000 मिमी | 0.0 ₹2000 मिमी |
|
विलंब प्रदर्शित करना (अधिकतम |
1000 मिमी | 2000 मिमी | 2000 मिमी |
|
पल्स शिफ्ट (अधिकतम |
नहीं | 2000 मिमी | 2000 मिमी |
| इकाई | मिमी | मिमी | मिमी |
| द्वार | ए/बी | ए/बी | ए/बी |
| गेट प्रारंभ करें | सीमा के भीतर उपलब्ध | सीमा के भीतर उपलब्ध | सीमा के भीतर उपलब्ध |
| गेट चौड़ाई | सीमा के भीतर उपलब्ध | सीमा के भीतर उपलब्ध | सीमा के भीतर उपलब्ध |
| गेट थ्रेशोल्ड | 0-100% | 5-95% | 0-100% |
| अलार्म सिग्नल | बजर/एलईडी | बजर/एलईडी | बजर/एलईडी |
| स्पॉटिंग | क्रस्ट / फ्लैग | क्रस्ट / फ्लैग | क्रस्ट / फ्लैग |
| रीडिंग |
एम्पलीफायर/पथ/ क्षैतिज/गहराई |
एम्प/पथ / क्षैतिज/ गहराई |
एम्प/पथ / क्षैतिज/ गहराई |
| संकल्प | 0.5 मिमी | 0.1 मिमी | 0.1 मिमी |
आवेदन
पैकिंग विवरण
एचपीए-500 1pc
PAUT जांच 1pc
PAUT प्रोब कंकड़ 2pcs
यूटी सामान्य जांच 2.5P20 1pc
यूटी कोण जांच 2.5P13×13 60°1pc
यूटी जांच केबल LEMO 00-बीएनसी 2pcs
लिथियम आयन बैटरी 1pc
चार्जर 1pc
पावर कन्वर्टर 1pc
एचडीएमआई केबल 1pc
क्रॉसओवर केबल 1pc
एलन रिंच (S2.5) 1pc
उपकरण सूटकेस 1pc
यूएसबी ड्राइव डिस्क (8G) 1pc
उपयोगकर्ता पुस्तिका 1pc
प्रमाणपत्र 1pc
वैकल्पिक सामान
TOFD जांच 5MHz 6mm/7.5MHz 3mm/
टीओएफडी कुज 60°डब्ल्यू/एंटी वेयर नाखून, 70°डब्ल्यू/एंटी वेयर नाखून
टीओएफडी कुज आर 100 वक्र सतह आर 100/0°
TOFD जांच केबल LEMO 00-LEMO 00
गैर समानांतर टीओएफडी स्कैनर
चरणबद्ध सरणी के लिए स्कैनर
एन्कोडर केबल विस्तार
TOFD के लिए अन्य एलन कुंजी
चरणबद्ध सरणी और टीओएफडी के लिए अन्य जांच/क्विज
कैलिब्रेशन ब्लॉक
