उत्पाद विवरण:
|
| आकार: | 250×165×55मिमी | परिचालन तापमान: | -10 ℃ से 50 ℃ |
|---|---|---|---|
| बड़ी याददाश्त: | 1000 एक ग्राफ | सामग्री वेग: | 100 ~ 20000 एम/एस |
| भंडारण तापमान: | -30℃ से 50℃ | संवेदनशीलता: | 120 डीबी अधिकतम चयन योग्य रिज़ॉल्यूशन में 0.1, 1.0, 2.0, 6.0 डीबी। |
| टेस्ट मोड: | पल्स इको, डुअल एलिमेंट और थ्रू-ट्रांसमिशन | श्रेणी: | स्टील वेग पर 0-10000 मिमी |
| प्रमुखता देना: | बड़ी मेमोरी अल्ट्रासोनिक दोष डिटेक्टर,पल्स इको अल्ट्रासोनिक दोष डिटेक्टर,अल्ट्रासोनिक दोष पहचान उपकरण फैक्टरी |
||
उपयोगकर्ता के अनुकूल संवाद इंटरैक्टिव कैलिब्रेशन, वक्र बनाना आदि जैसे संचालन में मदद करता है।
★ आपको आवश्यक सभी उपकरण: डीएसी, एवीजी, टीसीजी एडब्ल्यूएस, आदि।
★ पल्स रिपीटिशन फ्रीक्वेंसी: 10-2000Hz सटीक समायोजन, उच्च गति स्कैन, कोई चूक नहीं।
★ उच्च सिग्नल से शोर अनुपात, स्पष्ट और स्थिर प्रतिध्वनि, एंटी-शोर डिज़ाइन, कठिन कार्य स्थितियों के लिए बिल्कुल सही।
★ 12-अंकीय एडी, उच्च गति नमूनाकरण सभी विवरणों के साथ बेहतर इको आरेख की ओर जाता है। संवेदनशील और यहां तक कि छोटे दोषों का भी पता लगा सकता है।
★ जांच आवृत्ति 20M का पूरी तरह से उपयोग कर सकते हैं।
★ IP65 मानक। सुरक्षात्मक रबर आवरण। डैम्पिंग सपोर्ट इसे किसी भी कोण पर खड़ा करता है।
★ बैटरी एक बार चार्ज करने पर 15 घंटे तक चलती है।
स्वचालित प्रदर्शन सटीक दोष स्थान (गहराई d, स्तर p, दूरी s, आयाम, sz dB, ф)।
दोष आकार: एवीजी या डीएसी/टीसीजी का उपयोग करके स्वचालित दोष आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग में तेजी लाता है।
ट्रांसड्यूसर शून्य-बिंदु, कोण, फ्रंट एज और सामग्री वेग का स्वचालित अंशांकन। (V2 और दो छेद)
इको का मूल्यांकन करने के लिए डीएसी/टीसीजी और एवीजी बनाना और उपयोग करना सुविधाजनक है, वक्र को संशोधित और मुआवजा दिया जा सकता है।
यू-डिस्क कनेक्ट करना, यूनिट असीमित मेमोरी प्राप्त कर सकती है।
यूनिट में 17 मानक हैं।
ऑन-साइट डिटेक्शन रिपोर्ट बनाने और प्रिंट करने के लिए मोबाइल डिवाइस से ब्लूटूथ कनेक्शन। AWS D1.1।
घुमावदार सतह सुधार सुविधा।
क्रैक ऊंचाई माप फ़ंक्शन।
मैग्निफाई गेट: पूरी स्क्रीन चौड़ाई पर गेट रेंज का प्रसार।
ऑटो-गेन फ़ंक्शन।
लिफाफा: 70 हर्ट्ज अपडेट दर पर लाइव ए-स्कैन और ए-स्कैन डिस्प्ले का लिफाफा का एक साथ प्रदर्शन।
पीक होल्ड: परीक्षण परिणामों को आसानी से समझने के लिए लाइव ए-स्कैन के लिए जमे हुए पीक वेवफॉर्म की तुलना करें।
स्कैन फ्रीज: डिस्प्ले फ्रीज वेवफॉर्म और ध्वनि पथ डेटा रखता है।
अलार्म: बीप और एलईडी।
वास्तविक समय घड़ी।
इको भरें।
कैप्चर मार्क।
गेट के भीतर इको रंग।
| पैरामीटर | विशिष्टता |
|---|---|
| आकार | 250×165×55mm |
| भंडारण तापमान | -30℃ से 50℃ |
| ट्रांसड्यूसर कनेक्शन | BNC या LEMO |
| बैंडविड्थ (एम्पलीफायर बैंडपास) आवृत्ति | 0.2 से 25 मेगाहर्ट्ज |
| अस्वीकार (दमन) | 0 से 80% पूर्ण स्क्रीन ऊंचाई |
| बिजली की आवश्यकताएं | एसी मेन 100-240 VAC, 50-60 हर्ट्ज |
| डायनामिक रेंज | ≥38dB |
| पावर को सुलझाना | >40dB (5P14) |
| सामग्री वेग | 100～20000 M/s |
| संवेदनशीलता लीविंग्स | >68dB |
बेस इंस्ट्रूमेंट पैकेज

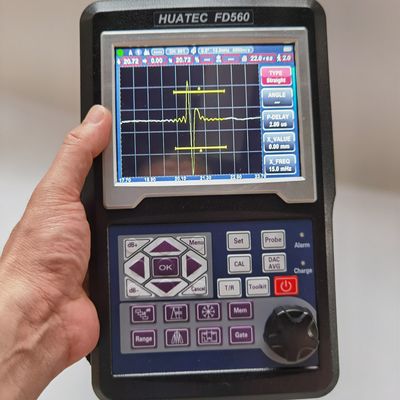

पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर
सीधी बीम ट्रांसड्यूसर (2.5 मेगाहर्ट्ज, Φ20)
एंगल बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, 8 मिमी×9 मिमी, 60°)
ट्रांसड्यूसर के लिए इंटरकनेक्ट केबल (Q9-C5, या वैकल्पिक C9- C5)
रिचार्जेबल लि-आयन बैटरी पैकेज, 8 एम्पीयर घंटा
बिजली आपूर्ति/चार्जर इकाई
अंग्रेजी में ऑपरेटिंग मैनुअल
ऐप सॉफ़्टवेयर
सुरक्षात्मक रबर आवरण
पट्टा
विकल्प:
1. कुंडा धातु समर्थन, डैम्पिंग सपोर्ट इसे किसी भी कोण पर खड़ा करता है।
2. ऑन-साइट डिटेक्शन रिपोर्ट बनाने और प्रिंट करने के लिए मोबाइल डिवाइस से ब्लूटूथ कनेक्शन। मोबाइल डिवाइस पर ब्लूटूथ ऐप।
3. IIW V2 ब्लॉक।
4. लेदर शीथ।
