उत्पाद विवरण:
|
| नाम: | MTU-3 चुंबकीय कण परीक्षण ब्लॉक | आवेदन: | फ्लोरोसेंट एमपीआई संदर्भ ब्लॉक |
|---|---|---|---|
| कीवर्ड: | MTU-3 चुंबकीय कण परीक्षण ब्लॉक | उपयोग: | चुंबकीय कण निलंबन सत्यापन ब्लॉक |
| प्रमुखता देना: | टाइप 1 MPI संदर्भ ब्लॉक,चुंबकीय कण निरीक्षण ब्लॉक,NDT परीक्षण संदर्भ मानक |
||

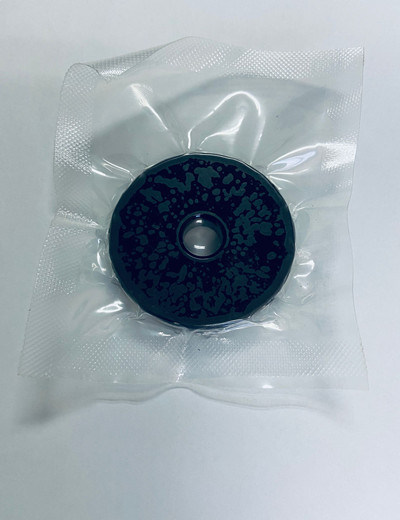

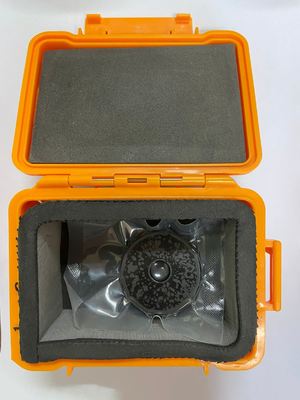

एम.पी.आई. के लिए टाइप 1 संदर्भ ब्लॉक
ईएन आईएसओ 9934-2:2002
एम.पी.आई. के लिए टाइप 1 संदर्भ ब्लॉक (जिसे एम.टी.यू. टेस्ट ब्लॉक नंबर 3 के नाम से भी जाना जाता है) चुंबकीय कण निरीक्षण (एम.पी.आई.) के लिए एक गीला संवेदनशीलता अंशांकन मानक ब्लॉक है, जिसका उपयोग चुंबकीय निलंबन/पाउडर की पता लगाने की क्षमता और सिस्टम स्थिति को सत्यापित करने के लिए किया जाता है। यह गैर-विनाशकारी परीक्षण (एन.डी.टी.) के लिए मुख्य गुणवत्ता नियंत्रण उपकरण है।
मुख्य कार्यक्षमता
संवेदनशीलता सत्यापन: चुंबकीय पाउडर/चुंबकीय निलंबन की दोष प्रदर्शन क्षमता को सत्यापित करें, और निर्धारित करें कि क्या संवेदनशीलता उम्र बढ़ने या संदूषण के कारण कम हो गई है।
सिस्टम गुणवत्ता नियंत्रण: एम.पी.आई. उपकरण, चुंबकीय निलंबन एकाग्रता, और प्रकाश की स्थिति (यूवी/सफेद प्रकाश) का दैनिक/नियमित सत्यापन अनुपालन सुनिश्चित करने के लिए।
बेंचमार्क तुलना: एक मानक संदर्भ छवि के साथ आता है, जो मापी गई दरार प्रदर्शन की तुलना बेंचमार्क से करता है ताकि यह निर्धारित किया जा सके कि सिस्टम योग्य है या नहीं।
उपभोज्य मूल्यांकन: विभिन्न ब्रांडों/बैचों के चुंबकीय पाउडर और नए और पुराने चुंबकीय निलंबन के परीक्षण प्रदर्शन की तुलना करें।
एम.पी.आई. के लिए टाइप 1 संदर्भ ब्लॉक का उपयोग और कार्यात्मक विश्लेषण
|
1. चुंबकीकरण प्रभाव (चुंबकीय क्षेत्र की दिशा और तीव्रता) को सत्यापित करें |
एम.पी.आई. के लिए टाइप 1 संदर्भ ब्लॉक आमतौर पर उच्च चुंबकीय पारगम्यता वाली सामग्री से बने होते हैं, जब परीक्षण ब्लॉक का निरीक्षण किए गए वर्कपीस की सतह पर रखा जाता है और वर्कपीस के साथ चुंबकित किया जाता है, ऑपरेटर वर्कपीस की सतह पर चुंबकीय क्षेत्र की दिशा निर्धारित करता है, यह देखकर कि दोष किस दिशा में चुंबकीय निशान प्रदर्शित करते हैं। उदाहरण के लिए, यदि केवल रेडियल दरारें दिखाई देती हैं, तो यह इंगित करता है कि चुंबकीय क्षेत्र परिधीय है; यदि केवल समकेंद्रित दरारें प्रदर्शित होती हैं, तो यह इंगित करता है कि चुंबकीय क्षेत्र रेडियल है। |
|
2. सिस्टम की व्यापक संवेदनशीलता का मूल्यांकन करें |
परीक्षण ब्लॉक पर कृत्रिम दोष बहुत सूक्ष्म होते हैं और केवल तभी स्पष्ट रूप से प्रदर्शित हो सकते हैं जब संपूर्ण पहचान प्रणाली (वर्तमान मान, चुंबकीकरण विधि, चुंबकीय निलंबन एकाग्रता, स्वच्छता, प्रकाश की स्थिति, आदि) अच्छी स्थिति में हो। |
|
3. दैनिक प्रदर्शन सत्यापन |
·हर दिन परीक्षण कार्य शुरू करने से पहले, या परीक्षण प्रक्रिया और उपकरण को बदलने के बाद, एम.टी.यू.-3 परीक्षण ब्लॉकों का उपयोग करके त्वरित अंशांकन करना परीक्षण परिणामों की विश्वसनीयता सुनिश्चित करने के लिए एक महत्वपूर्ण गुणवत्ता नियंत्रण कदम है। यह एयरोस्पेस, परमाणु ऊर्जा और दबाव उपकरण जैसे उच्च मानक उद्योगों की नियामक आवश्यकताओं को पूरा करता है। |
|
4. विभिन्न चुंबकीय निलंबन के प्रदर्शन की तुलना करें |
·समान एम.टी.यू.-3 परीक्षण ब्लॉक और समान चुंबकीकरण विनिर्देश का उपयोग करके, विभिन्न बैचों या आपूर्तिकर्ताओं के चुंबकीय निलंबन (फ्लोरोसेंट और गैर-फ्लोरोसेंट सहित) के प्रदर्शन की तुलना की जा सकती है। बेहतर प्रदर्शन करने वाले चुंबकीय निलंबन के परिणामस्वरूप परीक्षण ब्लॉक पर स्पष्ट दोष प्रदर्शन और उच्च कंट्रास्ट होगा। |
चुंबकीय कण परीक्षण प्रक्रिया के दौरान, एम.टी.यू.-3 टाइप I परीक्षण ब्लॉक पूरे परीक्षण प्रणाली (उपकरण, चुंबकीकरण विधि, चुंबकीय निलंबन प्रदर्शन, और संचालन प्रक्रिया सहित) की व्यापक संवेदनशीलता आवश्यक मानकों को पूरा करती है या नहीं, इसकी त्वरित और सहजता से पुष्टि करता है, और वर्कपीस की सतह पर चुंबकीय क्षेत्र की दिशा प्रदर्शित करता है।
एम.पी.आई. के लिए टाइप 1 संदर्भ ब्लॉक चुंबकीय कण परीक्षण परिणामों की विश्वसनीयता, स्थिरता और पता लगाने की क्षमता सुनिश्चित करने के लिए एक महत्वपूर्ण उपकरण है।
एम.टी.यू.-3 चुंबकीय कण परीक्षण ब्लॉक
