एचआरडी-120 ऑनलाइन तार रस्सी गैर विनाशकारी परीक्षण उपकरण आंतरिक बाहरी टूटी तार निरीक्षण मशीन

एचआरडी-120 ऑनलाइन वायर रोप नॉन-डिस्ट्रक्टिव टेस्टिंग इक्विपमेंट इंटरनल एक्सटर्नल ब्रोकन वायर इंस्पेक्शन मशीन

एक. उत्पाद अवलोकन

● तार रस्सी का ऑनलाइन पता लगाना आंतरिक और बाहरी टूटे तार, घिसाव, जंग, विकृति, ढीले स्ट्रैंड, स्किप वायर, सामग्री परिवर्तन और अन्य दोष।

● परीक्षण परिणाम रिपोर्ट विभिन्न उद्योगों के मानकों को पूरा कर सकती है और इसमें टूटे तारों की संख्या और तार के कुल टूटे क्षेत्र के टूटे तार क्षेत्र का अनुपात होता है।

● कंप्यूटर यूएसबी इंटरफ़ेस (वायर्ड) या "अपना वाई-फाई नेटवर्क" (वायरलेस) डायरेक्ट सैंपलिंग प्रोसेसिंग विश्लेषण का उपयोग, ऑनलाइन ध्वनि और प्रकाश अलार्म और वास्तविक समय प्रदर्शन परिणामों के साथ।

● सेंसर सर्कुलर स्ट्रक्चर, सरकमफेरेंशियल सराउंड, एक्सियल मैग्नेटाइजेशन, तार रस्सी इंस्टेंट मैग्नेटाइजेशन टू सैचुरेशन स्टेट।

● सेंसर मिश्र धातु एल्यूमीनियम शेल को अपनाता है, जिसमें वाटरप्रूफ, डस्टप्रूफ, शॉकप्रूफ और नमी-प्रूफ कार्य होते हैं।

● स्थिर संचालन, विश्वसनीय प्रदर्शन, उच्च पहचान सटीकता, मजबूत एंटी-इंटरफेरेंस प्रदर्शन, सटीक डेटा।

● सॉफ्टवेयर विंडोज 98/2000 / एक्सपी/विस्टा/विंडोज 7/8/10/11 विभिन्न कंप्यूटर ऑपरेटिंग सिस्टम के अनुकूल है

● खनन, केबलवे, लिफ्टिंग उपकरण, लिफ्ट, पोर्ट मशीनरी, केबल ब्रिज और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।

दो।सिस्टम कॉन्फ़िगरेशन और मॉडल

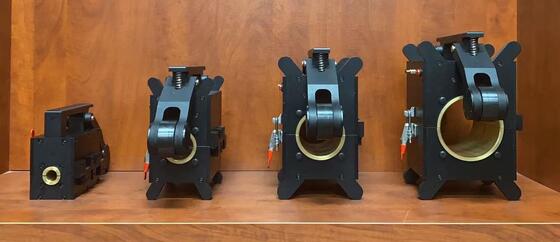

सभी को अनुकूलित करने की आवश्यकता है: वायर रोप फ़्लॉ डिटेक्शन मशीन (48 मिमी छोटा - 78 मिमी मध्यम - 108 मिमी बड़ा)

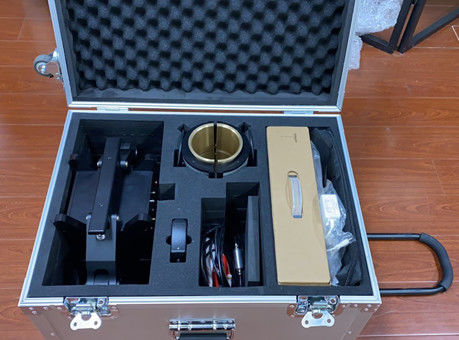

नोट: 1, जिसमें 7 टैबलेट डुअल-यूज कंप्यूटर वैकल्पिक है (मांग के अनुसार, लागत अतिरिक्त है);

2, सभी आकार मांग पर अनुकूलित किए जा सकते हैं (और सटीक रूप से बदली जाने वाली लाइनिंग को अनुकूलित किया जा सकता है); जैसे 48 मिमी + 24 मिमी बदली बुशिंग

तीन। तकनीकी कोर और कानूनी योग्यता

1. वर्चुअल इंस्ट्रूमेंट: रोप अनंत अनिश्चितता। केवल वर्चुअल इंस्ट्रूमेंट तकनीक का अनुप्रयोग, पारंपरिक उपकरणों को सॉफ्टवेयर से बदलना, और कंप्यूटर द्वारा डायरेक्ट सैंपलिंग प्रोसेसिंग से कोई छूटा हुआ पता नहीं लगने और कोई गलत निर्णय नहीं होने की गारंटी दी जा सकती है, जैसे कि फिल्म देखना, पूरे प्रक्रिया में तार रस्सी को स्कैन करना, परिणाम सटीक और अच्छी पुनरावृत्ति वाले होते हैं।

2. तीन फिक्स्ड इंस्ट्रूमेंट्स: विभिन्न उद्योगों में तार रस्सी स्क्रैप के लिए राष्ट्रीय मानकों के अनुसार, यह उत्पाद तार रस्सी के आंतरिक और बाहरी टूटे तार, जंग, घिसाव, धातु क्रॉस-सेक्शनल क्षेत्र परिवर्तन, ढीले स्ट्रैंड, स्किप वायर, विकृति, सामग्री विसंगतियों और अन्य दोषों का इलेक्ट्रोमैग्नेटिक गुणात्मक, मात्रात्मक, पोजिशनिंग, ऑनलाइन नॉन-डिस्ट्रक्टिव डिटेक्शन लागू करता है।

3. कानूनी उपकरण: ASTM1571-2021 अमेरिकी मानक और GB/T21387-2008 राष्ट्रीय मानक के अनुरूप।

चार। तकनीकी संकेतक

पूरी श्रृंखला तार रस्सी का पता लगा सकती है व्यास रेंज: φ1.5-300mm (विभिन्न श्रृंखलाओं के विनिर्देशों सेंसर को कॉन्फ़िगर करने की आवश्यकता है)

सेंसर और तार रस्सी सापेक्ष गति: 0.0-6.0 मीटर/सेकंड सर्वश्रेष्ठ: 0.1-0.5 मीटर/सेकंड

सेंसर गाइड स्लीव और तार रस्सी के बीच सबसे अच्छा अंतर 2-4 मिमी है, और स्वीकार्य अंतर 0-15 मिमी है

टूटा हुआ तार दोष (एलएफ) पहचान क्षमता

गुणात्मक: एकल केंद्रीकृत टूटे तार का गुणात्मक पहचान की सटीकता 99.99%

मात्रात्मक: एक एकल स्थान में टूटे तारों की संख्या एक या एक समतुल्य जड़ को गलत निर्णय की अनुमति देती है

एकल स्थान में टूटे तारों की संख्या 100 से अधिक बार बिना किसी त्रुटि के पता लगाने पर सटीकता दर 92% से अधिक है

धातु क्रॉस सेक्शन (एलएमए) के परिवर्तन की मात्रात्मक दर

परीक्षण सटीकता संकेत मान की स्वीकार्य पुनरावृत्ति त्रुटि ±0.055%

परीक्षण सटीकता संकेत मान की स्वीकार्य त्रुटि: ± 0.2%

स्थिति (एल) पहचान क्षमता: पहचान लंबाई संकेत मान की प्रतिशत त्रुटि: ±0.2%

बिजली की आपूर्ति: कंप्यूटर बैटरी से 5V

सेंसर वजन: सामान्य विनिर्देश < 10 किग्रा (वास्तविक स्थिति के अनुसार अनुकूलित)

परिवेश का तापमान: -10℃~40℃ वायुमंडलीय दबाव: 86~106Kpa सापेक्ष आर्द्रता: ≤85%
