IIW V1 कैलिब्रेशन ब्लॉक

IIW V1 कैलिब्रेशन ब्लॉक

मानक: ISO2400-1972E

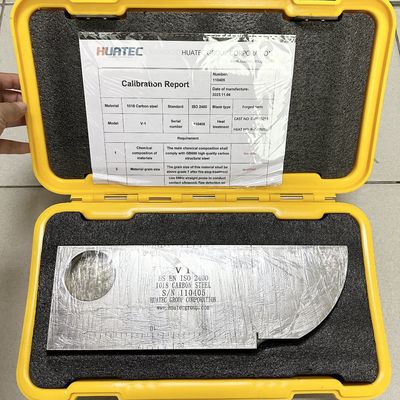

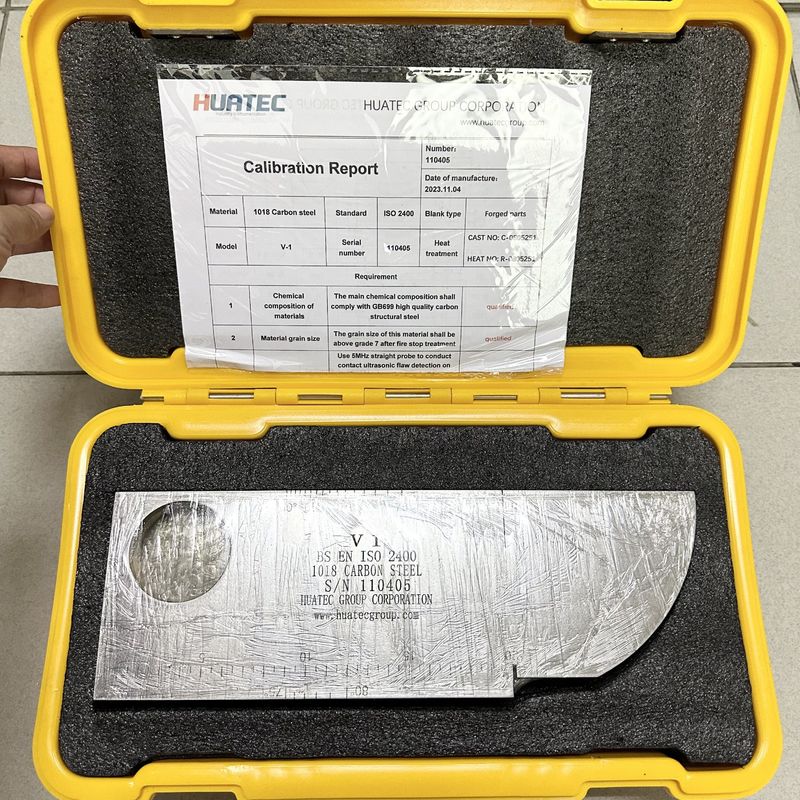

IIW टेस्ट ब्लॉक (V-1 टेस्ट ब्लॉक) को डच टेस्ट ब्लॉक भी कहा जाता है। यह अंतर्राष्ट्रीय वेल्डिंग संस्थान (IIW) द्वारा अनुमोदित और अंतर्राष्ट्रीय मानकीकरण संगठन (ISO) द्वारा अनुशंसित एक अंतर्राष्ट्रीय मानक टेस्ट ब्लॉक है। इसका आकार और माप चित्र 1-1 में दिखाया गया है:

उपयोग के मुख्य बिंदु:

(1) 25 मिमी की टेस्ट ब्लॉक मोटाई का उपयोग करके दोष डिटेक्टर की गतिशील रेंज, क्षैतिज रैखिकता और अनुदैर्ध्य तरंग का पता लगाने की सीमा को मापा जा सकता है;

(2) 50 चाप और 1.5 थ्रू होल का उपयोग तिरछे प्रोब के अपवर्तन कोण और अनुदैर्ध्य तरंग सीधे प्रोब की संवेदनशीलता मार्जिन निर्धारित करने के लिए किया गया था। प्रोब के साथ सीधे प्रोब के अंधे क्षेत्र के आकार और मापने वाले उपकरण की प्रवेश क्षमता का मोटे तौर पर अनुमान लगाना भी संभव है।

(3) तिरछे प्रोब के घटना बिंदु और अंधे क्षेत्र को R100mm चाप सतह का उपयोग करके मापा जाता है, और समय अक्ष अनुपात और शून्य बिंदु को ठीक किया जा सकता है;

(4) सीधे प्रोब के अनुदैर्ध्य रिज़ॉल्यूशन को 85 मिमी, 91 मिमी और 100 मिमी के नॉच प्लेन के साथ मापा जा सकता है;

(5) तिरछे प्रोब के ध्वनि बीम तिरछा कोण को मापने के लिए टेस्ट ब्लॉक के समकोण किनारे का उपयोग करें।

विनिर्देश:

विवरण:
कतरनी और अनुदैर्ध्य ट्रांसड्यूसर के अंशांकन के लिए उपयोग किया जाता है, और कतरनी वेज निकास बिंदु और अपवर्तित कोण के सत्यापन के लिए। रिज़ॉल्यूशन और संवेदनशीलता के लिए भी इस्तेमाल किया जा सकता है
जाँच
