उच्च-प्रदर्शन, बहुउद्देशीय और बुद्धिमान मल्टी-फ्रीक्वेंसी रिमोट फील्ड एडी करंट टेस्टर

उच्च-प्रदर्शन, बहुउद्देशीय और बुद्धिमान मल्टी-फ्रीक्वेंसी रिमोट फील्ड एडी करंट टेस्टर

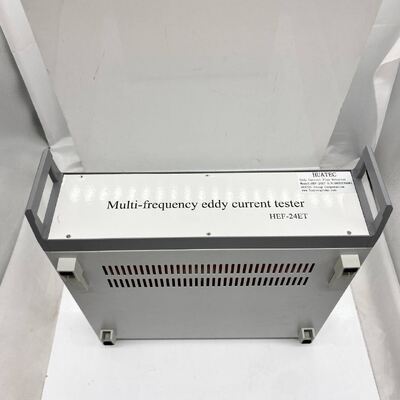

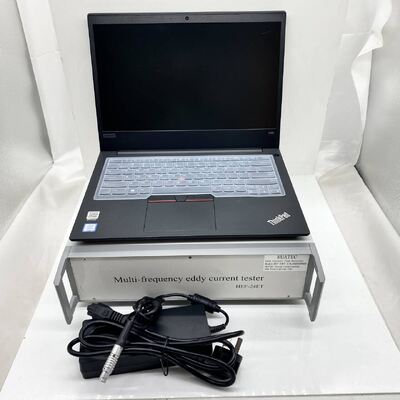

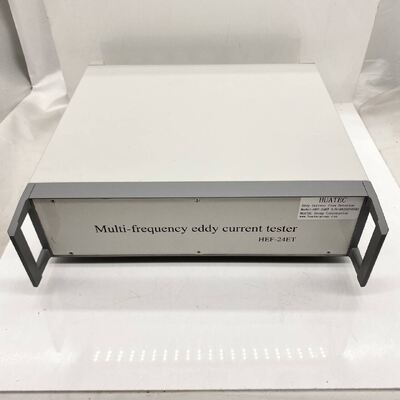

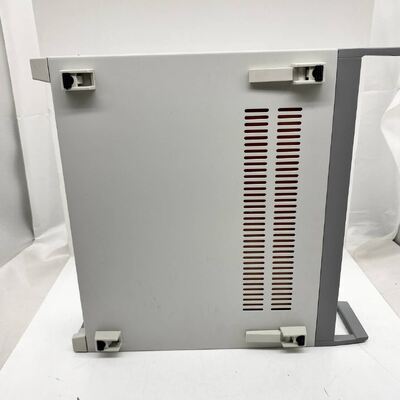

HEF-24ET इंटेलिजेंट ऑल-डिजिटल मल्टी-फ्रीक्वेंसी एडी करंट टेस्टिंग इंस्ट्रूमेंट एक नई पीढ़ी का एडी करंट नॉन-डिस्ट्रक्टिव टेस्टिंग डिवाइस है, जो सबसे उन्नत डिजिटल इलेक्ट्रॉनिक तकनीक, मल्टी-फ्रीक्वेंसी एडी करंट तकनीक और माइक्रोप्रोसेसर तकनीक को अपनाता है, यह वास्तविक समय में फेरोमैग्नेटिक और नॉन-फेरोमैग्नेटिक धातु पाइपों की प्रभावी आंतरिक दीवार और बाहरी दीवार दरारों का पता लगा सकता है।

HEF-24ET में एडी करंट टेस्टिंग सिस्टम का एक पूरा सेट है। पारंपरिक मल्टी-फ्रीक्वेंसी, मल्टी-चैनल, पारंपरिक एडी करंट टेस्टिंग सिस्टम के साथ एकीकृत, यह उच्च-प्रदर्शन, बहुउद्देशीय, बुद्धिमान एडी करंट टेस्टिंग उपकरण भी बन सकता है।

चार अपेक्षाकृत स्वतंत्र परीक्षण चैनलों के साथ, HEF-24ET चार पूर्ण और चार विभेदक एडी करंट सिग्नल प्राप्त कर सकता है। सॉफ्ट स्विचिंग के माध्यम से, उपकरण को दोहरे-आवृत्ति एडी करंट टेस्टिंग डिटेक्टरों में भी स्विच किया जा सकता है, जिसमें दो एक साथ प्रोब कनेक्शन होते हैं। परीक्षण आवृत्ति 50Hz से 10MHz तक होती है, जिसमें विकल्पों के लिए एक चर आवृत्ति रेंज होती है, और इसमें कमजोर परीक्षण सिग्नल प्रवर्धन और मजबूत एंटी-जैमिंग क्षमता का कार्य होता है। ट्यूब दरार परीक्षण पर लागू, आंतरिक-थ्रू प्रोब के साथ, यह आंतरिक/बाहरी दीवार सतह दरार, गड्ढों, जंग, पतलेपन, दीवार सामग्री और आंतरिक दोषों जैसे दोषों का आसानी से पता लगा सकता है। और इसमें कंप्यूटर-नियंत्रित ऑटो-टेस्टिंग, डिजिटल डिस्प्ले, उच्च परीक्षण संवेदनशीलता, स्थिर प्रदर्शन आदि की सुविधा है।

इसलिए, HEF-24ET विशेष रूप से परमाणु ऊर्जा, बिजली, पेट्रोकेमिकल, एयरोस्पेस, विमानन और अन्य विभागों में विभिन्न इन-सर्विस धातु (तांबा, टाइटेनियम, एल्यूमीनियम, जिरकोनियम और अन्य धातु सामग्री) ट्यूबों और धातु भागों के दोष का पता लगाने और दीवार की मोटाई माप और मूल्यांकन विश्लेषण के लिए उपयुक्त है। अधिक विस्तृत, जैसे कि सेवा-पूर्व या सेवा-में बॉयलर ट्यूब, हीट एक्सचेंजर ट्यूब, भूमिगत पाइप और कच्चा लोहा पाइप आदि का परीक्षण।

विनिर्देश

1.आवृत्ति रेंज:50 हर्ट्ज ~ 10 मेगाहर्ट्ज

2. दो स्वतंत्र रूप से चयन योग्य आवृत्तियाँ

3. 3 मिक्सिंग यूनिट (स्वचालित मिक्सर)

4. 4 एडी करंट सिग्नलों की वास्तविक समय ट्रेस मेमोरी

5.लाभ रेंज:0 ~ 99dB लगातार समायोज्य, प्रत्येक फ़ाइल का कार्य 0.1dB चरण

6.चरण रोटेशन:0 ~ 359 डिग्री लगातार समायोज्य, परिशुद्धता 1 डिग्री। चरण-सेटिंग प्रक्रिया में, स्क्रीन तुरंत प्रतिबाधा के बाद चरण परिवर्तन और एडी करंट सिग्नल आयाम और चरण मानों को प्रदर्शित करती है, जो सुविधाजनक और सहज है

7. समायोज्य प्रोब उत्तेजना, 1-8

8. तेज डिजिटल / एनालॉग इलेक्ट्रॉनिक संतुलन

9. चार ट्रेस प्रतिबाधा योजना और आठ आंतरिक बेल्ट वक्र विश्लेषण प्रदर्शन,

10. समय-आधार स्कैन डिस्प्ले।

11. मेमोरी पथ का विलंबित ब्लैंकिंग फ़ंक्शन

12. मेनू-संचालित मैन-मशीन संवाद (अंग्रेजी में)।

13.ऑपरेटिंग सिस्टम है WinXp, Win7, Win8

14. स्वचालित सिग्नल आयाम और चरण माप, और एडी करंट सिग्नल धीमे (समायोज्य) प्लेबैक

15. डिजिटल फ़िल्टरिंग: लो-पास: 0 हर्ट्ज ~ 2000 हर्ट्ज, हाई-पास: 0 हर्ट्ज ~ 2000 हर्ट्ज।

16. कॉन्फ़िगरेशन विश्लेषण फ़ंक्शन

17. पूर्ण, विभेदक और स्व-तुलना रूपों तक पहुंच से सुसज्जित किया जा सकता है, जिसमें थ्रू टाइप, इंटरपोलेशन टाइप, फ्लैट टाइप, पॉइंट, रोटरी और अन्य प्रोब शामिल हैं

18. एक अद्वितीय गैर-स्थिर-आयाम चरण / आयाम डोमेन अलार्म के साथ

19. एकाधिक हार्डवेयर अलार्म आउटपुट पोर्ट

20. वास्तविक समय अलार्म आउटपुट, विलंबित अलार्म आउटपुट

21. बड़े पैमाने पर भंडारण विभिन्न परीक्षण प्रक्रियाओं और परीक्षण डेटा हो सकता है

22. सी-स्कैन डिस्प्ले

23. स्वचालित चरण / दोष गहराई वक्र दिखाएं

24. एक-स्क्रीन इन-सर्विस पाइपलाइन के क्रॉस-सेक्शन आरेख, परीक्षण किए गए ट्यूबों की रैंक संख्या, और एडी करंट टेस्टिंग सिग्नलों को प्रदर्शित करता है।

25. इन-सर्विस पाइपलाइन के एडी करंट टेस्टिंग अवलोकन मानचित्र बनाने के लिए पाइप क्रॉस-सेक्शन आरेख के वर्गीकृत निशान

26. वर्गीकृत सांख्यिकीय परीक्षण परिणाम (तालिकाएं और हिस्टोग्राम डिस्प्ले), परीक्षण परिणामों के संचयी विश्लेषण की सुविधा के लिए

27. स्वचालित रूप से कैलेंडर और समय प्रदर्शित करें

28. वैकल्पिक डेटा विश्लेषण प्रणाली

अनुप्रयोग

विशेष रूप से परमाणु ऊर्जा, बिजली, पेट्रोकेमिकल, एयरोस्पेस, विमानन और अन्य विभागों में सेवा में तांबा, टाइटेनियम, एल्यूमीनियम, जिरकोनियम और अन्य पाइपों, धातु भागों के दोष का पता लगाने और दीवार की मोटाई माप, और विभिन्न फेरोमैग्नेटिक पाइपलाइन परीक्षण, विश्लेषण और मूल्यांकन के लिए लागू।
