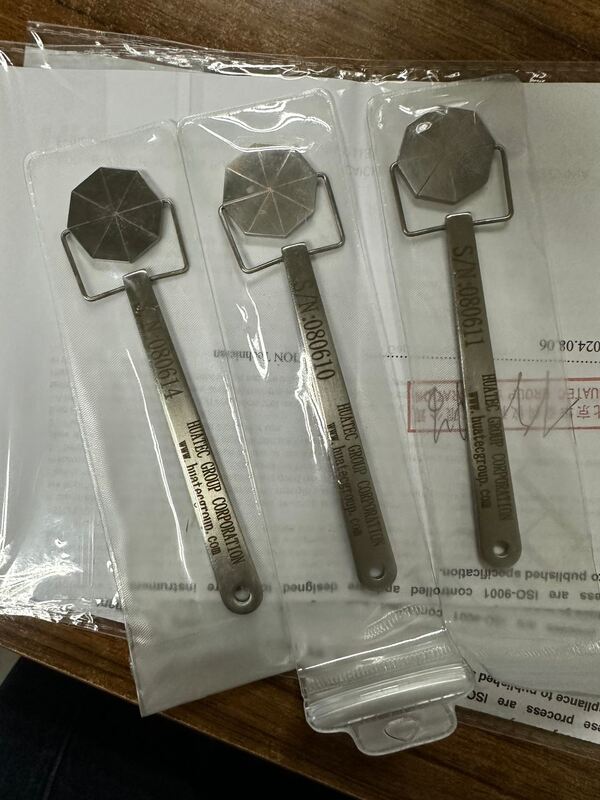

मैग्नाफ्लक्स पाई फ़ील्ड संकेतक

मैग्नाफ्लेक्स पाई फील्ड इंडिकेटर

अवलोकन

पाई गेज सतह पर चुंबकीय प्रवाह की दिशा को शीघ्रता से सत्यापित करने का एक उपकरण है। यह आठ लौह खंडों से बना है, जिन्हें एक ही टुकड़े में ब्रेज़ किया गया है, जो गैर-लौह असंततताओं का एक स्टार पैटर्न प्रदान करता है। आठ रैखिक असंततताएं सभी दिशाओं में संकेत प्रदान करती हैं। आमतौर पर योक निरीक्षण के लिए सूखे पाउडर के साथ उपयोग किया जाता है, पाई गेज को किसी भी कोण पर रखा जा सकता है और यह चुंबकीय प्रवाह की दिशा के लंबवत संकेत उत्पन्न करेगा। पीवट के साथ गैर-लौह हैंडल।

निर्देश

पाई गेज को परीक्षण सतह पर यथासंभव सपाट रखें, जिसमें दिखाई देने वाले पाई खंड नीचे की ओर हों। सतह को चुम्बकित करें और चुंबकीय कणों को लगाएं। चुंबकीय प्रवाह की दिशा को पार करने वाली रेखाओं के साथ संकेत बनेंगे। चुंबकीय प्रवाह के लंबवत संकेत कोण पर संकेतों की तुलना में मजबूत और अधिक अच्छी तरह से परिभाषित होंगे। चुंबकीय प्रवाह के समानांतर (एक पंक्ति में) कोई संकेत नहीं बनेगा। नोट: पाई गेज चुंबकीय क्षेत्र की शक्ति का संकेत नहीं देता है।
