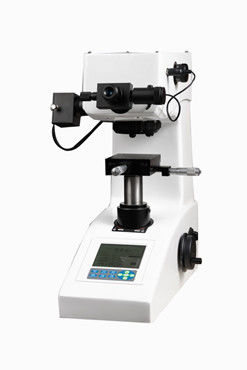

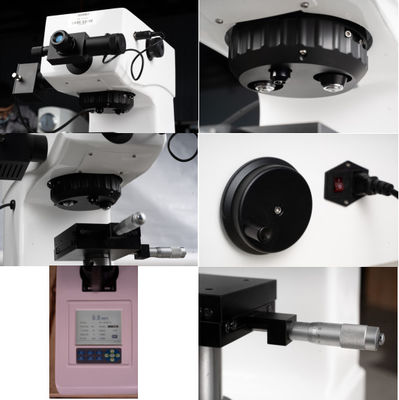

HVS-100MDX-AXY पूर्ण स्वचालित टावर डिजिटल टच स्क्रीन विकर्स कठोरता परीक्षक

ड्राइव मोटर

स्टेपर मोटर

ड्राइव नियंत्रण

एक्सवाई अक्ष में चलती गति को सॉफ्टवेयर के माध्यम से लचीले ढंग से बदला जा सकता है

आकार

110 × 110 मिमी

अधिकतम चलती दूरी

एक्सवाई दिशा में 50 × 50 मिमी

न्यूनतम चलती दूरी

1mm

गति की गति

1-10 मिमी/सेक, समायोज्य

विस्थापन दोहराव

1um-3um के भीतर

चरण आंदोलन मोड सेटिंग

आप स्वचालित रूप से माउस के साथ इंटरफ़ेस में किसी भी बिंदु पर क्लिक करके बिंदुओं का चयन कर सकते हैं, सीधी रेखा की प्रारंभिक स्थिति और यादृच्छिक आंदोलन की स्थिति सेट,और माउस पर क्लिक करके 8 दिशाओं में स्वचालित XY अनुवाद चरण के आंदोलन को नियंत्रितआप गति समायोजित कर सकते हैं, स्वचालित रूप से रीसेट, और इच्छा पर निर्देशांक साफ.

प्रणाली का वर्णन

यह पैनोरमा स्कैनिंग और किनारे स्कैनिंग कर सकते हैं। यह कर सकते हैंस्वचालित रूप से निरंतर प्रेसिंग, लोड होल्डिंग, रीडिंग और डेटा रिकॉर्डिंग पूरा करें। माप विधि का चयन करके, सभी माप स्वचालित रूप से और जल्दी पूरा हो जाएगा।

अपनी आवश्यकताओं के अनुसार सीधी रेखाओं, ज़िगज़ैग लाइनों, सर्कल, आर्क, यादृच्छिक बिंदुओं, मैट्रिक्स और स्व-शिक्षण मोड में से चुनें;डाटा प्रोसेसिंग सॉफ्टवेयर के माध्यम से असमान सतहों पर अस्पष्ट इंडेंटेशन की पठनीयता में सुधार;

नमूना के निरंतर माप के बाद बनी कठोर परत की गहराई को तालिका के रूप में प्रदर्शित किया जा सकता है।

यह विभिन्न माप डेटा, कठोरता मान तालिका, कठोर परत गहराई, अधिकतम मूल्य, औसत मूल्य और न्यूनतम मूल्य को सुविधाजनक रूप से आउटपुट कर सकता है।

कठोरता परीक्षक नियंत्रण

कठोरता परीक्षक का स्वचालित नियंत्रण: स्वचालित टावर (लैंस, इंडेंटर, लैंस के स्वचालित स्विचिंग), स्वचालित लोडिंग, स्वचालित माप नियंत्रण

माइक्रोहार्डनेस परीक्षक के प्रकाश स्रोत की चमक सेट किया जा सकता है

ऑब्जेक्टिव लेंस के रूपांतरण को नियंत्रित करने और सॉफ्टवेयर इंटरफ़ेस में गणना पैरामीटर परिवर्तन को प्रतिबिंबित करने के लिए चुनें

स्वचालित रूप से लोड स्थिति में प्रवेश करने के लिए कठोरता परीक्षक इंडेंटर का चयन या नियंत्रण शुरू करें, लोड, पकड़ो, अनलोड और स्वचालित रूप से माप लेंस स्थिति में लौटें

कठोरता परीक्षक द्वारा सेट भार स्वचालित रूप से सॉफ्टवेयर इंटरफ़ेस पर परिलक्षित किया जा सकता है

मंच की गति को नियंत्रित करें (पैटन)

सॉफ्टवेयर प्रणाली स्वचालित चरण को नियंत्रित कर सकती है ताकि प्रोग्राम की गई गति को पूरा किया जा सके और यह कर सकती हैः

1) माप मोड (रैंडम ए)

इस मोड का उपयोग किसी भी बिंदु को छेदने और पढ़ने के लिए करें.

2) माप मोड (रैंडम बी)

किसी भी बिंदु को मापें और पढ़ें। चयनित निर्देशांक स्थिति को किसी भी कोण से घुमाएं।

3) क्षैतिज (एक्स-अक्ष) दबाने और पढ़ने का प्रदर्शन

4) अनुदैर्ध्य (वाई-अक्ष दिशा) दबाना और पढ़ना

5) माप मोड (रेखा सेट ए)

इस मोड का उपयोग सतह को एक दिशा में मारने और पढ़ने के लिए किया जाता है जो कोण में है (Z-आकार की गति, यानी केस गहराई माप के लिए टूटी हुई रेखा आंदोलन) ।

6) माप मोड (रेखा सेट बी)

इस मोड का उपयोग निश्चित अंतराल पर प्रेस करने और पढ़ने के लिए करें.

7) समन्वय आंदोलन और अन्य आंदोलन प्रोग्रामिंग विधियों को ट्रैक करें

उपरोक्त एक ही समय में 8 सीधी रेखाओं सेट कर सकते हैं, और प्रत्येक सीधी रेखा 999 पदों सेट कर सकते हैं

माप पद्धति

स्वचालित मोडः स्वचालित लोडिंग + स्वचालित माप + माप परिणामों का स्वचालित प्रदर्शन

वैकल्पिक मैनुअल मोड माप

छवि अधिग्रहण/मान्यता पद्धति

5 मिलियन के रिज़ॉल्यूशन और बड़े आकार की मूल छवि अधिग्रहण के साथ उच्च गुणवत्ता वाला, उच्च रिज़ॉल्यूशन वाला कैमरा अपनाना;कई छवि संपीड़न विधियों का उपयोग करने के लिए सुविधाजनक है (छवि और माप परिणाम सामान्य फ़ाइल स्वरूपों जैसे कि बीएमपी और जेपीजी में संग्रहीत किए जाते हैं).

स्वचालित विकर्स इंडेंटेशन माप प्रणाली पिक्सेल मान्यता प्रौद्योगिकी का उपयोग करता हैविशेष विकर्स कठोरता इंडेंटेशन विश्लेषण सॉफ्टवेयर के माध्यम से इंद्रधनुष छवि का विश्लेषण करें.विश्लेषण सॉफ्टवेयर डिजिटल छवि प्रसंस्करण प्रौद्योगिकी और किनारे विभाजन एल्गोरिथ्म का उपयोग परीक्षण indentation किनारे निकालने के लिए,और फिर परीक्षण indentation के नमूनाकरण संकेत का विश्लेषण करने के लिए वेवलेट बहु संकल्प सिद्धांत का उपयोग करता हैसूक्ष्म कठोरता सूक्ष्म कठोरता निकालने के लिए सूक्ष्म चौकों की विधि का प्रयोग सूक्ष्म कठोरता सूक्ष्म कठोरता निकालने के लिए सूक्ष्म चौकों की विधि का उपयोग सूक्ष्म कठोरता सूक्ष्म कठोरता निकालने के लिए किया जाता है।यह विधि जल्दी और सटीक माइक्रोस्ट्रक्चर विकर्स कठोरता परीक्षण के indentation क्षेत्र निकालने और स्वचालित रूप से विकर्स कठोरता मूल्य की गणना कर सकते हैं, इस प्रकारगैर चिकनी सतहों पर अस्पष्ट इंद्रियों की पठनीयता में सुधार करना।

स्वचालित माप समय

लगभग 0.3 सेकंड/1 इंद्रेशन

माप की दोहराने की क्षमता

±1.0% (700HV/500gf)

न्यूनतम मापने योग्य झुकना

लगभग 5mm (स्वचालित माप)

माप की सबसे छोटी इकाई

0.01mm

भाषा

अंग्रेज़ी

डेटा आउटपुट प्रारूप/

संपादन सुविधाएँ

निरीक्षण रिपोर्ट उपयोगकर्ता आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है;

डेटा प्रोसेसिंग सॉफ्टवेयर के माध्यम से, नमूना के निरंतर माप के बाद बनी कठोर परत की गहराई के मूल्य तालिका के रूप में प्रदर्शित किए जा सकते हैं।

यह विभिन्न माप डेटा, कठोरता मूल्य तालिका, कठोर परत गहराई, अधिकतम मूल्य, औसत मूल्य, न्यूनतम मूल्य, और प्रदर्शन और कठोरता मूल्यों के साथ आउटपुट रंग छवियों को सुविधाजनक रूप से आउटपुट कर सकता है;

कठोरता मान, कठोरता तालिका, कठोर परत गहराई ग्राफ, and image insertion data can be flexibly edited and printed in WORD (EXCEL optional) to produce test reports containing mathematical statistics and hardened layer depth curves (WORD format) (EXCEL optional)अवलोकन किए गए नमूना स्थलाकृति को भी मुद्रित और सहेजा जा सकता है, जो सीधे इंडेंटेशन और पृष्ठभूमि के माइक्रोस्ट्रक्चर को दर्शाता है।धातु विज्ञान विश्लेषण और अवलोकन भी विभिन्न आवर्धन उद्देश्यों के तहत किया जा सकता है.
