उत्पाद विवरण:
|
| कठोरता परीक्षण रेंज: | 8 ~ 2900hv/hk, | बल अनुप्रयोग की परीक्षण विधि: | स्वचालित (लोडिंग, रिटेनिंग, अनलोडिंग) |
|---|---|---|---|
| टेस्ट माइक्रोस्कोप आवर्धन: | 400X(परीक्षण)，100X(परीक्षण और अवलोकन) | परीक्षण बल प्रतिधारण समय: | 1-99S |
| अधिकतम स्वीकार्य नमूना ऊंचाई: | 100 मिमी | इंडेंटर से मशीन की दीवार तक की दूरी: | 130 मिमी |
| प्रमुखता देना: | स्वचालित रोटेटिंग विकर्स हार्डनेस टेस्टर,टच स्क्रीन माइक्रोस्कोपिक हार्डनेस टेस्टर,वारंटी के साथ टॉवर विकर्स हार्डनेस टेस्टर |
||

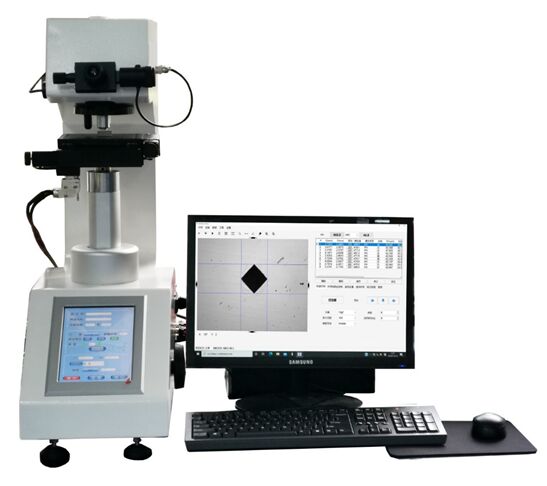

एचवीएस-1एमडीटी-एएक्सवाई स्वचालित रोटेटिंग टॉवर टच स्क्रीन माइक्रोस्कोपिक विकर्स हार्डनेस टेस्टर
एचवीएस-1एमडीटी-एएक्सवाई स्वचालित माइक्रोस्कोपिक विकर्स हार्डनेस टेस्टर दो भागों से बना है:
l एचवी-1एमडीटी स्वचालित रोटेटिंग टॉवर टच स्क्रीन माइक्रो हार्डनेस टेस्टर
l एचवीएस - एएक्सवाई विकर्स हार्डनेस स्वचालित माप और नियंत्रण प्रणाली

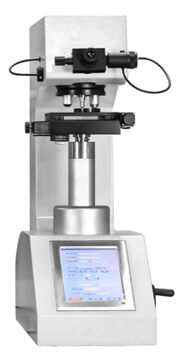

一,एचवी-1एमडीटी स्वचालित रोटेटिंग टॉवर टच स्क्रीन माइक्रो हार्डनेस टेस्टर
उत्पाद परिचय
एचवी-1एमडीटी स्वचालित बुर्ज डिजिटल माइक्रो हार्डनेस टेस्टर ऑप्टिकल क्रॉस गाइड रेल लिफ्टिंग मैकेनिज्म को अपनाता है, बल मान सटीक है, छवि स्पष्ट है, यह एक आदर्श उच्च-स्तरीय माइक्रो हार्डनेस टेस्टर है।
मुख्य विशेषताएं
1. 8-इंच टच स्क्रीन इंटरफ़ेस, संचालित करने में आसान;
2. परीक्षण के दौरान, प्रेशर हेड और ऑब्जेक्टिव लेंस स्वचालित रूप से एक-दूसरे को स्विच करते हैं, और परीक्षण बिंदु का स्वचालित पोजिशनिंग सटीक होता है;
3. ऑप्टिकल क्रॉस गाइड रेल के साथ लिफ्टिंग मैकेनिज्म को गाइड करने की सटीकता सुनिश्चित करने के लिए अपनाया गया है; रैक और पिनियन दो-चरण बल ट्रांसमिशन, तेज और स्थिर बल ट्रांसमिशन का एहसास कर सकता है;
4. एलईडी लाइट स्रोत, लंबा जीवन, बल्ब बदलने की आवश्यकता नहीं;
5. एक अंतर्निहित कैमरे से लैस किया जा सकता है, छवि स्पष्ट है।
6 मानक हार्डनेस ब्लॉक या लंबाई पैमाने के अनुसार कैलिब्रेट किया जा सकता है, उच्च, मध्य और निम्न हार्डनेस मान के अनुसार स्वचालित रूप से हार्डनेस सुधार के लिए, हार्डनेस मान अधिक सटीक है।
7. सभी परीक्षण पैरामीटर और परिणाम एक्सेल प्रारूप में यूएसबी फ्लैश डिस्क पर संग्रहीत किए जाते हैं, जो डेटा प्रोसेसिंग और परीक्षण रिपोर्ट आउटपुट के लिए सुविधाजनक है;
8. विभिन्न हार्डनेस मानों को एक-दूसरे में परिवर्तित किया जाता है;
9. परीक्षण सेटिंग पैरामीटर पासवर्ड द्वारा संरक्षित हैं;
10. कम से कम 3 भाषाएं, जैसे चीनी और अंग्रेजी, उपलब्ध हैं;
11. आरएस-232 इंटरफ़ेस के साथ, इसे कंप्यूटर से जोड़ा जा सकता है (वैकल्पिक);
12. वैकल्पिक अधिकतम परीक्षण बल 2 किग्रा।
तकनीकी पैरामीटर
|
मॉडल |
एचवी-1एमडीटी |
|
परीक्षण बल |
10जीएफ (0.098एन),25जीएफ (0.245एन),50जीएफ (0.49एन),100जीएफ (0.98एन),200जीएफ (1.96एन),300जीएफ (2.94एन),500जीएफ(4.9एन),1किलोएफ (9.8एन) |
|
मानक के अनुरूप |
जीबी/टी4340.2,एएसटीएम ई92 |
|
माप रिज़ॉल्यूशन |
0.01&माइक्रो;एम |
|
डेटा डिस्प्ले आउटपुट |
8 "टच स्क्रीन डिस्प्ले रीडिंग, 20 प्रकार के परीक्षण परिणाम संग्रहीत कर सकता है, यू डिस्क से लैस, वैकल्पिक अंतर्निहित प्रिंटर और आरएस-232 इंटरफ़ेस |
|
रूपांतरण शासक |
रॉकवेल, ब्रिनेल |
|
हार्डनेस परीक्षण सीमा |
8~2900एचवी |
|
परीक्षण बल अनुप्रयोग विधि |
स्वचालित (लोडिंग, होल्डिंग, अनलोडिंग) |
|
आवर्धन |
400एक्स (परीक्षण),100एक्स(परीक्षण और अवलोकन) |
|
परीक्षण बल का लोड होल्डिंग समय |
1-99एस |
|
अधिकतम अनुमत नमूना ऊंचाई |
100मिमी |
|
सिर और दीवार के बीच की दूरी |
130मिमी |
|
एक्स-वाई टेस्ट बेंच |
आकार:100*100मिमी अधिकतम गति:25*25मिमी |
|
आकार |
540*260*650मिमी |
|
वजन |
लगभग 50 किग्रा |
|
बिजली |
एसी220वी+5%,50-60 हर्ट्ज |
二,एचवीएस - एएक्सवाई विकर्स हार्डनेस स्वचालित माप और नियंत्रण प्रणाली
एचवीएस- एएक्सवाई विकर्स हार्डनेस मापन और नियंत्रण प्रणाली कंपनी द्वारा स्वतंत्र रूप से विकसित एक कंप्यूटर स्वचालित माप और नियंत्रण प्रणाली है। यह विभिन्न प्रकार के विकर्स हार्डनेस टेस्टर (माइक्रो-विकर्स सहित) के साथ निर्बाध रूप से जुड़ा हुआ है, जो एक पूर्ण स्वचालित हार्डनेस माप प्रणाली बनाता है।
स्वचालित हार्डनेस माप मुख्य रूप से विभिन्न धातुओं और कुछ गैर-धातु सामग्री के विकर्स हार्डनेस को मापने के लिए उपयोग किया जाता है। यह सभी प्रकार के धातु भागों और थर्मल उपचार के बाद के भागों की हार्डनेस को माप सकता है। साथ ही, यह वेल्डिंग भागों के प्रभावी कठोरता परत की गहराई, कोटिंग परत और गर्मी प्रभावित स्थिति के निर्धारण के लिए उपयुक्त है। इसका उपयोग विभिन्न धातु भागों की आंतरिक धातुकर्म संरचना का निरीक्षण करने और छवियों को एकत्र करने, प्रदर्शित करने और प्रिंट करने के लिए भी किया जा सकता है।
यह प्रणाली विशेष रूप से गर्मी-उपचारित वर्कपीस की सतह की हार्डनेस, हार्डनेस ग्रेडिएंट के वितरण वक्र और प्रभावी कठोरता परत की गहराई को मापने के लिए उपयुक्त है।
तकनीकी पैरामीटर
1. कैमरे में 5 मेगापिक्सल अंतर्निहित है, और छवि स्पष्ट है।
2. ऑपरेटिंग सिस्टम: विंडोज 10
3. उच्च परिशुद्धता स्वचालित एक्स-वाई लोडिंग प्लेटफॉर्म
|
ड्राइव मोटर |
स्टीपर मोटर |
|
ड्राइवर नियंत्रण |
एक्स-वाई अक्ष में गति को सॉफ्टवेयर के माध्यम से लचीले ढंग से बदला जा सकता है। |
|
आकार |
110 × 110मिमी |
|
अधिकतम गति दूरी |
एक्स-वाई अक्ष की दिशा में 50 × 50मिमी |
|
न्यूनतम गति दूरी |
1एमएम |
|
गति |
1-10मिमी/सेक,समायोज्य |
|
विस्थापन दोहराव सटीकता |
1um-3um के भीतर |
|
प्लेटफ़ॉर्म गति मोड की सेटिंग |
आप स्वचालित रूप से बिंदु का चयन करने के लिए इंटरफ़ेस में किसी भी बिंदु पर क्लिक कर सकते हैं, आप सीधी रेखा की प्रारंभिक स्थिति और यादृच्छिक गति के स्थान को सेट कर सकते हैं, माउस क्लिक के माध्यम से स्वचालित एक्स-वाई विस्थापन प्लेटफ़ॉर्म वाहक चरण पर 8 दिशाओं में मनमानी गति नियंत्रण के लिए, गति को समायोजित किया जा सकता है, स्वचालित रूप से रीसेट किया जा सकता है, मनमाने ढंग से रीसेट समन्वय शून्य किया जा सकता है |
4. माप और नियंत्रण सॉफ्टवेयर
|
सिस्टम विवरण |
स्वचालित रूप से निरंतर दबाव, लोड होल्डिंग, रीडिंग, डेटा रिकॉर्डिंग को पूरा करें, एक माप विधि चुनकर सभी माप जल्दी से स्वचालित रूप से पूरे हो जाएंगे;
विभिन्न आवश्यकताओं के अनुसार सीधी रेखाएं, ज़िगज़ैग लाइनें, वृत्त, चाप, यादृच्छिक बिंदु, मैट्रिक्स और स्व-शिक्षण मोड का चयन करें; डेटा प्रोसेसिंग सॉफ्टवेयर का उपयोग गैर-चिकनी सतह पर गैर-स्पष्ट इंडेंटेशन की पठनीयता में सुधार के लिए किया जाता है;
लगातार नमूने के माप के बाद गठित कठोर परत की गहराई को तालिका के रूप में प्रदर्शित किया जा सकता है।
सभी प्रकार के डेटा माप डेटा, हार्डनेस मान तालिका, कठोर परत की गहराई, अधिकतम, औसत, न्यूनतम मान को आसानी से आउटपुट कर सकते हैं। |
|
हार्डनेस टेस्टर नियंत्रण |
हार्डनेस टेस्टर को स्वचालित रूप से नियंत्रित किया जा सकता है: स्वचालित बुर्ज (ऑब्जेक्टिव लेंस, इंडेंटर, ऑब्जेक्टिव लेंस स्वचालित स्विच), स्वचालित लोडिंग, स्वचालित माप नियंत्रण
आप माइक्रो हार्डनेस टेस्टर के प्रकाश स्रोत की चमक सेट कर सकते हैं
रूपांतरण के लिए नियंत्रण उद्देश्य का चयन करें और पैरामीटर परिवर्तनों की गणना करने के लिए सॉफ्टवेयर इंटरफ़ेस में प्रतिबिंबित करें
स्वचालित रूप से लोड स्थिति में डुओमीटर इंडेंटर को नियंत्रित करने या शुरू करने का चयन करें, लोड करें, होल्ड करें, अनलोड करें और स्वचालित रूप से माप उद्देश्य स्थिति पर वापस जाएं
डुओमीटर द्वारा निर्धारित लोड को सॉफ्टवेयर इंटरफ़ेस पर स्वचालित रूप से प्रतिबिंबित किया जा सकता है |
|
नियंत्रण वस्तु प्लेटफ़ॉर्म गति मोड (पैटन) |
सॉफ्टवेयर सिस्टम प्रोग्रामिंग और गति के लिए स्वचालित लोडिंग प्लेटफ़ॉर्म को नियंत्रित कर सकता है, जो हो सकता है:
1) माप मोड (रैंडम ए) वैकल्पिक बिंदु को दबाने और पढ़ने के लिए इस मोड का उपयोग करें।
2) माप मोड (रैंडम बी) किसी भी बिंदु को मापें और पढ़ें। चयनित समन्वय स्थिति को किसी भी कोण पर घुमाता है।
3) अनुप्रस्थ (एक्स-अक्ष दिशा) दबाव और पढ़ना 4) अनुदैर्ध्य (वाई अक्ष दिशा) दबाव और पढ़ना 5) माप मोड (लाइन सेट ए) कोणीय दिशा (ज़िगज़ैग आंदोलन, यानी, टूटी हुई रेखा आंदोलन की कठोर परत की गहराई माप) में सतह को दबाने और पढ़ने के लिए इस मोड का उपयोग करें।
6) माप मोड (लाइन सेट बी) नियमित अंतराल पर दबाव और पढ़ने के लिए इस मोड का उपयोग करें।
7) प्रक्षेपवक्र समन्वय आंदोलन जैसी मोबाइल प्रोग्रामिंग विधियां उपरोक्त 8 लाइनें एक साथ सेट की जा सकती हैं, प्रत्येक लाइन 999 स्थिति सेट कर सकती है |
|
माप विधि |
स्वचालित मोड: स्वचालित लोडिंग + स्वचालित माप + माप परिणामों का स्वचालित प्रदर्शन वैकल्पिक मैनुअल मोड माप |
|
छवि अधिग्रहण/पहचान विधि |
12 मिलियन के रिज़ॉल्यूशन और बड़े आकार की मूल छवि अधिग्रहण के साथ उच्च-गुणवत्ता और उच्च-रिज़ॉल्यूशन वाले कैमरों को अपनाएं; विभिन्न छवि संपीड़न विधियां उपयोग करने में सुविधाजनक हैं (भंडारण प्रारूप के लिए अपनाई गई छवियां और माप परिणाम, छवि भंडारण प्रारूप बीएमपी, जेपीजी और अन्य सामान्य फ़ाइल प्रारूप)। स्वचालित विकर्स इंडेंटेशन माप प्रणाली पिक्सेल पहचान तकनीक को अपनाती है, और विशेष विकर्स हार्डनेस इंडेंटेशन विश्लेषण सॉफ्टवेयर के माध्यम से इंडेंटेशन छवि का विश्लेषण करती है, और विश्लेषण सॉफ्टवेयर प्रयोगात्मक इंडेंटेशन किनारे को निकालने के लिए डिजिटल छवि प्रसंस्करण तकनीक किनारे विभाजन एल्गोरिथम को अपनाता है, और फिर माइक्रो हार्डनेस इंडेंटेशन किनारे को निकालने की विधि वेवलेट मल्टी-रिज़ॉल्यूशन सिद्धांत के साथ परीक्षण इंडेंटेशन के नमूना सिग्नल का विश्लेषण करती है, और न्यूनतम वर्ग विधि के साथ इंडेंटेशन किनारे रेखा को फिट करती है, यह माइक्रोस्ट्रक्चर के विकर्स हार्डनेस परीक्षण के इंडेंटेशन क्षेत्र से विकर्स हार्डनेस मान को जल्दी और सटीक रूप से निकाल और स्वचालित रूप से गणना कर सकता है, और गैर-चिकनी सतह पर गैर-स्पष्ट इंडेंटेशन की पठनीयता में सुधार करता है। |
|
स्वचालित माप समय |
लगभग 0.3 सेकंड/1 इंडेंटेशन |
|
माप दोहराव इंडेंटेशन |
±1.0% (700एचवी/500जीएफ) |
|
न्यूनतम इंडेंटेशन मापा जा सकता है |
लगभग 5एमएम (स्वचालित माप) |
|
माप की न्यूनतम इकाई |
0.01एमएम |
|
भाषा |
अंग्रेजी |
|
डेटा आउटपुट प्रारूप/ संपादन कार्य |
निरीक्षण रिपोर्ट को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है;
डेटा प्रोसेसिंग सॉफ्टवेयर के माध्यम से, नमूने के निरंतर माप के बाद गठित कठोर परत की गहराई को तालिका के रूप में प्रदर्शित किया जा सकता है।
विभिन्न माप डेटा, हार्डनेस मान तालिका, कठोर परत की गहराई, अधिकतम, औसत, न्यूनतम, डिस्प्ले और आउटपुट रंग छवियों को हार्डनेस मान के साथ आसानी से आउटपुट कर सकते हैं;
हार्डनेस मान, हार्डनेस तालिका, कठोर परत की गहराई चार्ट, छवि प्रविष्टि और अन्य डेटा को "वर्ड" (वैकल्पिक "एक्सेल") परीक्षण रिपोर्ट में लचीले ढंग से संपादित और मुद्रित किया जा सकता है जिसमें गणितीय सांख्यिकी और कठोर परत की गहराई वक्र शामिल हैं और सहेजा जा सकता है (वर्ड प्रारूप) (वैकल्पिक "एक्सेल"), देखी गई नमूना स्थलाकृति को भी मुद्रित और सहेजा जा सकता है। इंडेंटेशन और पृष्ठभूमि का माइक्रोस्ट्रक्चर सीधे प्रतिबिंबित होता है, और विभिन्न आवर्धन ऑब्जेक्टिव लेंस के तहत धातुकर्म विश्लेषण किया जाता है। |
